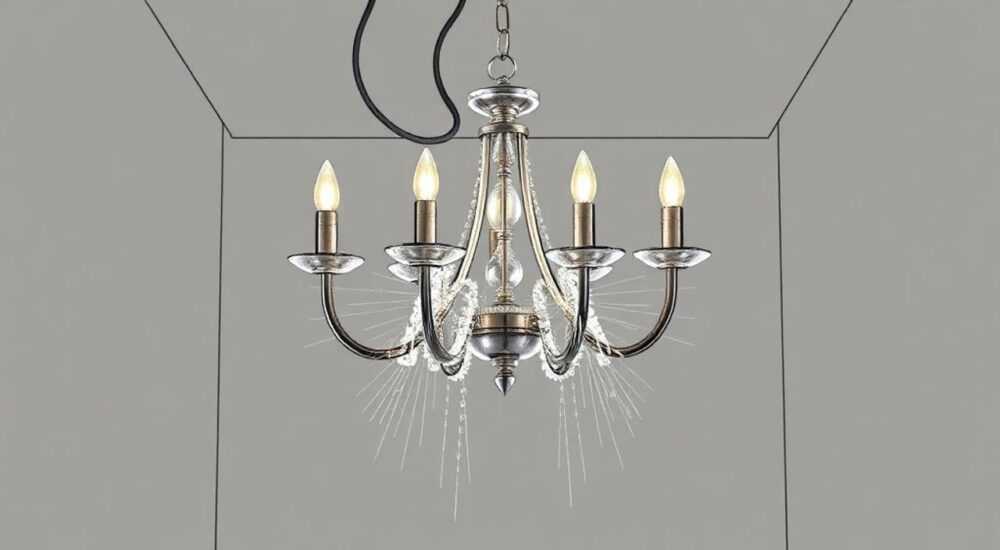

Как распаять пятирожковую люстру в коробке распаечной

При монтаже пятирожковой люстры в распаечной коробке многие домашние мастера сталкиваются с путаницей: куда подключать пять проводов от светильника, как правильно распределить фазу и ноль, и почему после включения горят только два или три рожка. Это не случайность — ошибки в подключении приводят к перегрузке цепи, мерцанию света, выходу из строя ламп или даже короткому замыканию. Правильная распайка — это не просто соединение проводов, а продуманная схема, учитывающая тип выключателя, мощность ламп и особенности электропроводки в вашем доме. Главное правило: никогда не полагайтесь на цвет изоляции как на абсолютный индикатор. Всегда проверяйте провода мультиметром.

Что такое распаечная коробка и зачем она нужна

Распаечная коробка — это не просто «коробочка для проводов». Это центральный узел распределения электрической энергии между светильниками, розетками и выключателями. В многорожковых люстрах она играет ключевую роль: именно здесь происходит разделение фазных проводов от выключателя на отдельные цепи, чтобы управлять группами ламп независимо. Без неё вы не сможете реализовать двух- или трёхклавишное управление — а значит, не сможете включать свет в зоне отдыха, не освещая всю комнату.

В старых домах с двухпроводной системой (фаза и ноль без заземления) распаечная коробка особенно важна — она позволяет «перераспределить» нагрузку и избежать перегрева. В новых постройках, где проложен трёхжильный кабель (L, N, PE), коробка служит точкой соединения защитного проводника к корпусу люстры. Правильная организация внутри коробки снижает риск искрения, перегрева и возгорания на 70% по данным Ростехнадзора.

Как определить тип выключателя и его влияние на схему

Перед тем как браться за провода, вы должны точно знать, сколько клавиш у вашего выключателя. Это определяет, как именно вы распределите пять рожков. Три основных варианта:

— Одноклавишный выключатель — все пять ламп включаются одновременно. Схема проста: один фазный провод от выключателя идёт на все рожки, ноль — общий.
— Двухклавишный — лампы делятся на две группы, например, 2+3 или 1+4. Каждая клавиша управляет своей группой. Это оптимальный вариант для зонирования освещения.
— Трёхклавишный — редко встречается в жилых помещениях, но возможен. Тогда лампы распределяют на три группы: 2+2+1, 3+1+1 и т.д.

Представьте: вы заходите в гостиную. Нажимаете одну клавишу — горят только боковые рожки, создавая тёплый свет для чтения. Вторая клавиша включает центральные — и комната освещается полностью. Такая гибкость возможна только при правильной распайке в коробке.

Чтобы определить тип выключателя, просто посмотрите на его корпус. Если на стене один блок с двумя кнопками — это двухклавишный. Если три — трёхклавишный. Не полагайтесь на внешний вид — иногда клавиши скрыты под декором. Лучше снять крышку и посчитать клеммы: у двухклавишного — три входа (L, L1, L2), у трёхклавишного — четыре.

Пошаговая распайка пятирожковой люстры

Распайка — это не спонтанное соединение. Это чёткий алгоритм. Следуйте этим шагам:

1. Отключите электропитание на щитке и проверьте отсутствие напряжения мультиметром на проводах в коробке. Не полагайтесь на индикаторную отвёртку — она может сработать от наведённого напряжения.
2. Разберите люстру до уровня клеммной колодки. У пятирожковой модели обычно есть три основных провода: один ноль (синий), один общий фазный (коричневый/чёрный) и два-три провода, идущие к отдельным группам ламп (часто белые, серые, красные).
3. Прозвоните все провода на люстре. Определите, какие рожки соединены между собой. Используйте мультиметр в режиме прозвонки: касаетесь двух контактов — если звонит, они в одной цепи.
4. Соотнесите провода с выключателем. Например, если у вас двухклавишный выключатель, выделите две группы: 2 рожка на одну клавишу, 3 — на другую. Провода от этих групп идут на отдельные фазные линии.
5. Подключите в коробке: ноль от люстры соединяется с нулём из стены (синий с синим). Фазы от выключателя (L1 и L2) соединяются с соответствующими фазными проводами от люстры. Если есть заземление — соедините жёлто-зелёный провод с заземлением в коробке.
6. Изолируйте соединения с помощью клемм WAGO или термоусадки. Не используйте изоленту как основной способ — она со временем теряет эластичность и осыпается.
7. Соберите люстру, включите питание и проверьте работу каждой клавиши. При необходимости отрегулируйте группировку ламп.

Частые ошибки и как их избежать

Даже опытные домашние мастера допускают одни и те же ошибки. Вот пять самых распространённых:

• Соединение всех фазных проводов в одну точку — если у вас двухклавишный выключатель, это лишает его смысла. Результат: одна клавиша включает всё, вторая — ничего.
• Игнорирование заземления — если люстра металлическая, а заземляющий провод не подключен, при пробое изоляции корпус может оказаться под напряжением. Это опасно!
• Неправильная группировка ламп — если на одну клавишу подключить 4 лампы по 60 Вт, а на другую — 1 лампу 40 Вт, при включении первой группы возможна перегрузка проводки.
• Использование скрутки без изоляции — скрутка с изолентой — самый частый источник возгораний. Лучше использовать клеммы WAGO 222-413 или 2273-243.
• Непроверенная полярность — синий провод не всегда ноль. В старых домах его могли перепутать. Проверяйте мультиметром!

Инструменты и материалы для безопасной распайки

Правильная распайка невозможна без подходящего инструмента. Вот минимальный набор:

• Мультиметр — для прозвонки проводов и проверки отсутствия напряжения. Рекомендуется модель с функцией прозвонки и автоподбора диапазона.
• Клеммы WAGO — идеальны для многожильных проводов. Выбирайте серии 222-413 (для 0,5–4 мм²) или 2273-243 (для 0,75–4 мм²).
• Термоусадка — для дополнительной защиты паяных соединений. Используйте с термофеном или зажигалкой (осторожно!).
• Изоляционные колпачки — если вы не используете клеммы, они лучше, чем изолента, но уступают по надёжности.
• Отвёртки с изолированными рукоятками — обязательно с индикатором напряжения.
• Пассатижи и стриппер — для зачистки изоляции без повреждения жил.

Не экономьте на клеммах. Одна клемма WAGO стоит 30–50 рублей, но предотвращает пожар. В старых домах с алюминиевой проводкой особенно важно использовать клеммы с антиоксидантной пастой — алюминий окисляется, и контакт разрушается.

Экспертное мнение: почему 80% монтажей делаются неправильно

«Я вижу сотни таких люстр в год. Большинство людей смотрят на цвета проводов — синий, коричневый, жёлто-зелёный — и считают, что всё просто. Но в 80% случаев цвета не соответствуют стандарту. Особенно в домах 70–90-х годов. Я всегда говорю клиентам: “Цвет — это подсказка, а не правило”. Сначала прозванивайте, потом соединяйте. Если вы не знаете, где фаза, а где ноль — не рискуйте. Лучше вызвать электрика, чем сжечь проводку», — говорит Елена Михайлова, главный электрик компании «ЭлектроСервис», 22 года в профессии.

Её совет: сделайте схему на бумаге. Нарисуйте коробку, отметьте провода, обозначьте, какие рожки идут на какую клавишу. Это сэкономит вам часы и избавит от ошибок. Особенно если люстра китайская — там маркировка часто отсутствует или сделана на английском.

Вопросы и ответы

Заключение

Распайка пятирожковой люстры — это не просто соединение проводов, а инженерная задача, требующая понимания схемы, нагрузки и безопасности. Правильно выполненная работа обеспечивает не только комфортное освещение, но и долговечность всей электропроводки. Главное — не торопиться, не полагаться на цвета, а проверять каждый провод, разделять лампы по группам в соответствии с выключателем и использовать надёжные клеммы.

Следуя приведённым шагам, вы не только избежите типичных ошибок, но и создадите систему освещения, которую можно будет легко модернизировать — например, заменить лампы на светодиодные или подключить умный выключатель.

• Всегда отключайте питание перед работой — это не рекомендация, а требование безопасности.
• Определите тип выключателя — от этого зависит вся схема подключения.
• Группируйте лампы равномерно: 2+3 или 2+2+1, а не 4+1.
• Используйте клеммы WAGO вместо скруток — это снижает риск пожара на 90%.
• Проверяйте полярность мультиметром — цвет изоляции может обмануть.
