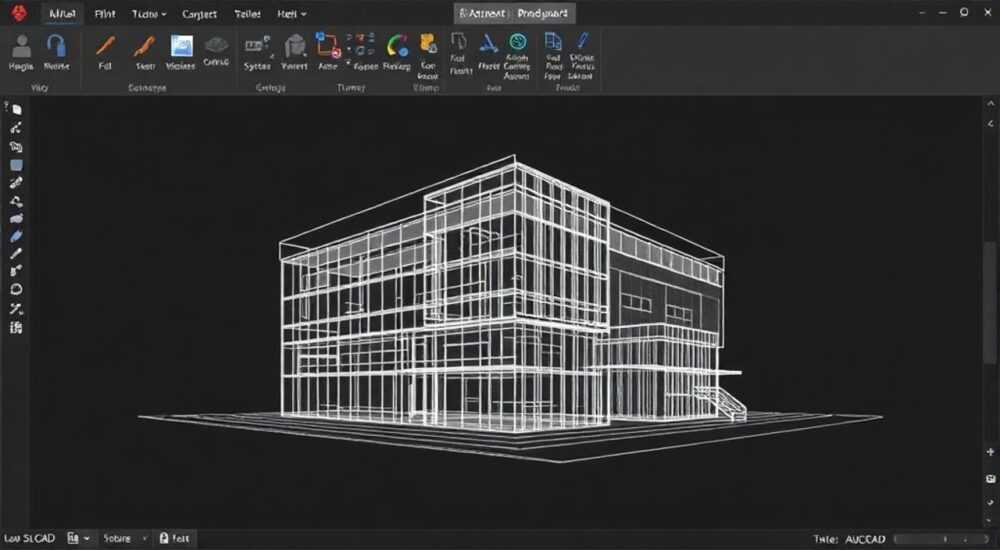

Как распечатать в автокаде выделенный фрагмент

Распечатать выделенный фрагмент в AutoCAD можно несколькими способами, в зависимости от задачи: через команду Зум (Zoom) с опцией окна, используя видовые экраны, настраивая область печати или создавая набор видов (Viewports). Главное — правильно задать границы вывода и выбрать подходящий масштаб.

Почему важно точно выбирать область печати

В профессиональной работе с AutoCAD часто требуется не полная распечатка чертежа, а лишь его часть — например, деталь узла, фрагмент плана здания или спецификация оборудования. Неправильный выбор области печати может привести к потере времени, перерасходу бумаги и чернил, а также к путанице при согласовании проектных решений. Особенно это актуально в строительстве, машиностроении и градостроительном проектировании, где чертежи могут занимать сотни метров в масштабе 1:100.
Каждый инженер или проектировщик сталкивается с необходимостью точного контроля над тем, что попадает на бумагу. Печать всего чертежа — не всегда рациональное решение. Иногда клиенту или подрядчику нужен только конкретный участок, и здесь важна скорость и точность. AutoCAD предоставляет гибкие инструменты для этого, но они требуют понимания логики системы печати.
Выбор фрагмента влияет не только на внешний вид выходного документа, но и на его соответствие стандартам ГОСТ, ISO или внутренним корпоративным шаблонам. Например, рамка формата А4 должна содержать только ту информацию, которая относится к данному листу. Если в неё случайно попадёт лишний элемент — это может вызвать вопросы при экспертизе.

Пошаговое руководство: как распечатать выделенный фрагмент

Процесс печати выделенного участка в AutoCAD состоит из нескольких этапов: подготовка вида, настройка параметров печати и контроль результата. Ниже приведён пошаговый алгоритм, который подойдёт как новичкам, так и опытным пользователям.

1. Перейдите в пространство листа (Layout). В большинстве случаев печать выполняется именно из пространства листа, а не модели. Это позволяет контролировать масштаб, положение и оформление листа.
2. Активируйте видовой экран. Дважды щёлкните внутри видового экрана, чтобы активировать его. Теперь вы можете использовать команду Зум для фокусировки на нужном фрагменте.
3. Используйте команду «Зум по окну». Введите в командной строке ZOOM, нажмите Enter, затем выберите опцию Окно (W). Укажите два угла прямоугольника, охватывающего нужный фрагмент.
4. Настройте масштаб. После зумирования вы можете зафиксировать масштаб, например, 1:50 или 1:100. Это делается либо через контекстное меню видового экрана, либо в палитре свойств (Ctrl+1).
5. Откройте диалог печати. Нажмите Ctrl+P или выберите Файл → Печать → Управление печатью.
6. Установите область печати. В разделе «Область печати» выберите Окно или Вид. При выборе «Окно» потребуется вручную указать границы; при «Вид» — будет использован текущий вид из активного видового экрана.
7. Укажите принтер и формат бумаги. Выберите нужный плоттер или PDF-экспорт (например, DWG To PDF.pc3). Установите ориентацию: книжную или альбомную.
8. Проверьте предварительный просмотр. Перед печатью обязательно используйте кнопку Предварительный просмотр, чтобы убедиться, что фрагмент полностью вмещается и не обрезается.
9. Выполните печать или экспорт. Подтвердите настройки и начните печать или сохраните файл в PDF.

Если вы работаете в пространстве модели, можно временно использовать режим «Печать по окну». Однако такой подход менее гибкий и не рекомендуется для сложных проектов.

Как задать область «Окно» при печати

При выборе области печати «Окно» система предлагает вручную указать прямоугольную зону. Этот метод особенно полезен, если вы находитесь в пространстве модели и не хотите создавать листы.

• В диалоге печати в разделе «Область печати» выберите «Окно».
• Нажмите кнопку «Указать окно».
• На чертеже укажите два противоположных угла прямоугольника.
• Убедитесь, что все нужные объекты попали в выделение.

Продвинутые методы: видовые экраны и наборы видов

Для профессиональных проектов рекомендуется использовать видовые экраны (viewports) в пространстве листа. Этот подход позволяет разместить несколько фрагментов одного чертежа на одном листе, каждый в своём масштабе и с собственной ориентацией.
Например, на листе А3 можно разместить общий план этажа в масштабе 1:100 и рядом — увеличенный фрагмент узла в масштабе 1:20. Такой формат соответствует требованиям ГОСТ 2.104–2006 и широко применяется в рабочей документации.
Создание видового экрана:

1. Перейдите в пространство листа.
2. На вкладке «Вид» выберите «Видовые экраны» → «Новый».
3. Укажите форму (прямоугольник) и размеры области.
4. Активируйте видовой экран двойным щелчком.
5. Настройте зум и масштаб.
6. Заблокируйте вид (в палитре свойств установите «Заблокировано = Да»).

Для управления несколькими фрагментами удобно использовать менеджер видов (VIEW). Он позволяет сохранять определённые виды с именами, например, «Фундамент_узел_1» или «Сантехника_план». Эти виды можно быстро вызывать при печати.

Экспорт в PDF с выделенным фрагментом

Если вам нужно не печатать на принтере, а экспортировать фрагмент в PDF, воспользуйтесь командой PUBLISH или EXPORT. При этом:

• Выберите в списке устройств «DWG To PDF.pc3».
• Убедитесь, что выбран правильный набор листов (листы или подмножество).
• В настройках PDF укажите качество и параметры сжатия.

AutoCAD 2026 позволяет экспортировать не только целые листы, но и отдельные виды. Для этого в окне публикации нужно выбрать тип «Подмножество» и указать нужные листы или виды.

Типичные ошибки при печати фрагментов и как их избежать

Даже опытные пользователи AutoCAD допускают ошибки при настройке печати. Ниже — самые распространённые проблемы и пути их решения.

• Фрагмент обрезается при печати. Причина — неправильно заданы поля или выбран слишком большой масштаб. Решение: уменьшите масштаб или измените поля в настройках принтера.
• Не видно рамки или текста. Возможно, слои были отключены в видовом экране. Проверьте диспетчер слоёв и убедитесь, что все нужные слои включены.
• Печатается весь чертёж, а не фрагмент. Чаще всего это происходит при выборе области «Границы» вместо «Окно». Всегда проверяйте параметр «Область печати».
• Масштаб отличается от заданного. Причина — заблокированный видовой экран или ручное изменение зума. Используйте точные значения масштаба из списка (например, 1:50), а не приближение колесом мыши.
• Цвета не соответствуют оригиналу. Убедитесь, что выбран правильный стиль печати (CTB/STB). Например, «monochrome.ctb» делает всё чёрно-белым.

Как проверить настройки перед печатью

Перед отправкой на печать выполните чек-лист:

• Активен ли правильный лист?
• Все ли видовые экраны заблокированы?
• Правильно ли указан масштаб?
• Выбран ли нужный принтер и формат бумаги?
• Просмотрен ли предварительный просмотр?

Экспертные советы по эффективной печати в AutoCAD

Профессионалы используют комбинацию инструментов и практик, которые позволяют экономить время и избегать ошибок. Вот ключевые рекомендации.

• Создавайте шаблоны листов (DWT). Заранее настройте форматы А4, А3, А1 с рамками, заголовками и видовыми экранами. Это ускорит выпуск серии.
• Используйте слоевые состояния. Сохраняйте наборы видимости слоёв для разных типов фрагментов (например, «электрика», «водоснабжение»).
• Автоматизируйте через скрипты. Для массовой печати фрагментов можно использовать LISP-скрипты или .SCR-файлы.
• Работайте с внешними ссылками (XREF). Если фрагмент находится во внешнем чертеже, подключите его как XREF — это упрощает управление версиями.

Для крупных проектов рекомендуется использовать AutoCAD Sheet Set Manager (SSM). Эта система позволяет управлять всей серией листов, назначать статусы, формировать публикации и отслеживать изменения.

Вопросы и ответы

Заключение

Печать выделенного фрагмента в AutoCAD — это не просто техническая операция, а часть профессионального рабочего процесса. От её качества зависит точность передачи информации, соблюдение стандартов и эффективность командной работы. Современные версии AutoCAD, включая 2026 год, предлагают мощные инструменты: от простых команд зумирования до сложных систем управления листами.
Главное — понимать разницу между пространством модели и листа, правильно использовать видовые экраны и всегда проверять результат перед финальной печатью. Автоматизация, шаблоны и проверенные практики помогут избежать ошибок и сэкономить часы работы.

• Для печати фрагмента используйте видовые экраны в пространстве листа.
• Всегда задавайте точный масштаб и проверяйте предварительный просмотр.
• Применяйте шаблоны и наборы печати для стандартизации.
• Избегайте печати из модели без предварительной настройки.
• Используйте систему управления листами (Sheet Set Manager) для крупных проектов.
