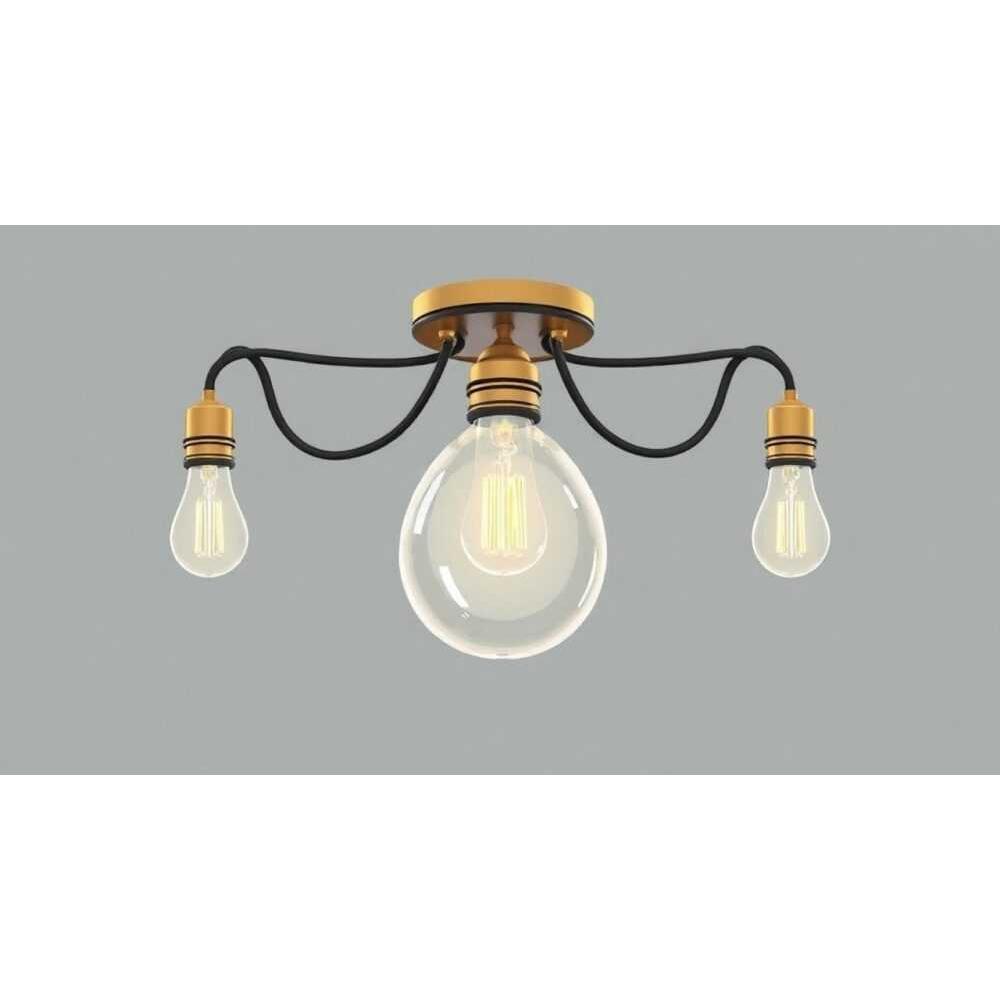

Как распределить провода на светильнике 4 штуки

При подключении люстры с четырьмя проводами важно чётко определить назначение каждого из них: фаза, ноль, заземление и возможный дополнительный контур управления. Ошибка в соединении может привести к короткому замыканию, выходу светильника из строя или даже поражению электрическим током.

Современные светильники, особенно многофункциональные люстры с несколькими режимами яркости или цветовой температурой, всё чаще оснащаются четырьмя проводами. Это усложняет процесс монтажа по сравнению с классическими двухпроводными моделями. Путаница между проводами — частая причина аварийных ситуаций. Особенно это актуально в домах с устаревшей электропроводкой, где не всегда соблюдены стандарты цветовой маркировки. Чтобы избежать ошибок, необходимо понимать принцип работы осветительного прибора, а также уметь читать схемы подключения. В статье мы разберёмся, как безопасно и грамотно распределить четыре провода на светильнике, какие инструменты потребуются, и какие типичные ошибки допускают новички.

Значение проводов: что означают 4 жилы

Четыре провода на светильнике — это не случайность. Каждый из них выполняет свою функцию. Обычно это комбинация фазных линий, нулевого провода и заземления. В более сложных моделях, например, с RGB-подсветкой или управлением через диммер, четвёртый провод может быть управляющим сигналом.

Первые три провода, как правило, имеют следующее назначение:

• Фаза (L) — подача напряжения;
• Ноль (N) — возврат тока;
• Заземление (PE) — защита от пробоя.

Четвёртый провод зависит от конструкции светильника. Он может быть:

• Дополнительной фазой для второй группы ламп (в двухклавишных выключателях);
• Управляющим проводом для диммирования или переключения режимов;
• Отдельным каналом в RGB-лентах (например, красный, зелёный, синий).

Цветовая маркировка помогает быстро ориентироваться, но полагаться на неё вслепую нельзя. Согласно ГОСТ Р 50462–2019:

Однако производители из стран Азии могут использовать другие цвета. Например, красный вместо коричневого, белый вместо синего. Поэтому визуальная идентификация должна подкрепляться инструментальной проверкой.

Как определить назначение проводов без маркировки

Если цвета не соответствуют стандартам, используйте мультиметр или индикаторную отвёртку. Алгоритм прост:

1. Отключите питание на щитке.
2. Разъедините провода на потоле.
3. Включите автомат и определите, где фаза (индикатор загорится).
4. Подайте фазу на один из проводов светильника и проверьте, на какой из потолочных проводов она «выходит».
5. Таким образом можно прозвонить все цепи.

Инструменты и подготовка к подключению

Без правильного инструмента работа становится опасной и неэффективной. Даже опытный мастер не рискнёт подключать светильник «на глаз». Вот минимальный набор, который вам понадобится:

• Индикаторная отвёртка — для быстрого определения фазы;
• Мультиметр — для точной проверки напряжения и прозвонки цепей;
• Кусачки и stripper — для зачистки изоляции;
• Отвёртки (крестовые и плоские);
• Клеммные колодки WAGO или винтовые зажимы — для надёжного соединения;
• Изолента или термоусадка — для дополнительной защиты.

Не используйте скрутки без опрессовки — они запрещены ПУЭ (Правила устройства электроустановок) с 2001 года. Надёжность таких соединений низкая, а риск возгорания высок.

Подготовка рабочего места

Перед началом работ:

• Отключите автомат на щитке и повесьте предупредительную табличку;
• Убедитесь, что напряжение снято — проверьте индикатором;
• Подготовьте стремянку или устойчивое возвышение;
• Разложите инструменты так, чтобы ничего не упало.

Работа на высоте требует концентрации. Не стоит торопиться — лучше потратить 10 минут на подготовку, чем получить травму.

Пошаговое подключение: от проверки до фиксации

Теперь переходим к практике. Ниже — подробный алгоритм подключения светильника с четырьмя проводами.

Шаг 1: Отключение питания

На электрощитке найдите автомат, отвечающий за освещение в комнате. Переведите его в положение «выкл». Проверьте наличие напряжения на потолочных проводах с помощью индикаторной отвёртки.

Шаг 2: Идентификация проводов на потоле

Обычно на потолке вы найдёте:

• Один или два фазных провода (от выключателя);
• Один нулевой провод;
• Один заземляющий провод (если есть).

Если установлен двухклавишный выключатель, будет две фазы — L1 и L2. Они управляют двумя группами ламп.

Шаг 3: Определение назначения проводов светильника

Изучите инструкцию к светильнику. Если её нет:

• Жёлто-зелёный — всегда заземление;
• Синий — скорее всего, ноль;
• Остальные два — фазные провода (например, для основного и декоративного света).

Прозвоните мультиметром, чтобы убедиться, что два фазных провода идут на разные группы ламп.

Шаг 4: Соединение проводов

Соединяйте строго по назначению:

• Фаза с потолка → фаза на светильнике (или клемма L1/L2);
• Ноль → ноль;
• Заземление → заземление;
• Вторая фаза (если есть) → второй канал светильника.

Используйте клеммные колодки WAGO 2273 (на 4 провода) или аналоги. Зачистите концы на 8–10 мм, вставьте в гнёзда — и готово.

Шаг 5: Установка и тестирование

Закрепите светильник на кронштейне, убедитесь, что провода не зажаты. Включите автомат. Проверьте работу каждой клавиши выключателя. Если всё горит — отлично. Если нет — снова отключите питание и проверьте соединения.

Типичные ошибки и как их избежать

Даже при наличии инструкции люди допускают критические ошибки. Вот самые распространённые:

• Смешивание фазы и нуля. Приводит к тому, что светильник остаётся под напряжением даже при выключенном выключателе. Опасно при обслуживании.
• Игнорирование заземления. Особенно актуально для металлических люстр. Без заземления пробой на корпус может ударить током.
• Подключение двух фаз на одну группу ламп. Может вызвать короткое замыкание, если фазы с разных клавиш.
• Использование скруток без изоляции. Ведёт к окислению контактов и перегреву.

Как проверить правильность подключения

После сборки:

1. Отключите выключатель — индикатор на фазном проводе светильника не должен реагировать.
2. Проверьте целостность заземления — сопротивление между корпусом и PE должно быть близко к нулю.
3. Протестируйте каждую клавишу — должны включаться свои группы ламп.

Варианты подключения в зависимости от типа светильника

Не все светильники с четырьмя проводами устроены одинаково. Рассмотрим три основных случая.

Люстра с двумя группами ламп (2L + N + PE)

Самый распространённый вариант. Две фазы управляются двухклавишным выключателем. Например, 3 лампы включаются одной клавишей, ещё 3 — второй. Подключение:

• L1 (потолок) → L1 (светильник);
• L2 (потолок) → L2 (светильник);
• N → N;
• PE → PE.

Светильник с диммером или управлением (L, N, PE, S)

Четвёртый провод (часто белый или фиолетовый) — это сигнальный (S). Он идёт на блок управления или диммер. Такие модели требуют совместимого выключателя. Подключать его к обычной фазе нельзя — это выведет из строя электронику.

RGB-лента или смарт-светильник

Здесь четыре провода могут означать:

• Питание 12/24 В (плюс и минус);
• Красный канал;
• Зелёный или синий канал.

Такие системы подключаются через блок питания и контроллер. Прямое подключение к 220 В недопустимо.

Экспертное мнение

Он также отмечает, что многие пользователи игнорируют разделение цепей. «Если у вас люстра с LED и галогеновыми лампами — они должны питаться от разных драйверов. Общая нагрузка на один трансформатор приводит к перегреву и отказу всей системы.»

Вопросы и ответы

Заключение

Подключение светильника с четырьмя проводами — задача, требующая внимания, знаний и аккуратности. Главное — не спешить, использовать правильные инструменты и никогда не работать под напряжением. Цветовая маркировка — лишь ориентир, а не гарантия. Всегда проверяйте назначение проводов мультиметром.

• Определите назначение всех четырёх проводов: L, N, PE и управляющий (при наличии).
• Используйте клеммные колодки вместо скруток.
• Проверяйте соединения мультиметром перед включением.
• Не подключайте LED-устройства к 220 В без преобразователя.
• При сомнениях — обратитесь к электрику.
