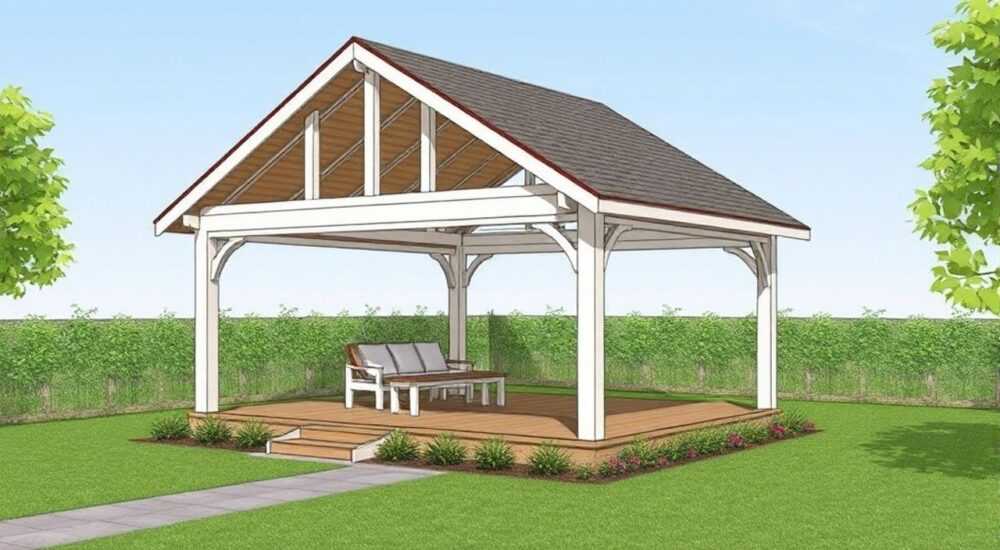

Как рассчитать двухскатную крышу на беседку

Калькуляция двухскатной крыши для беседки — это не просто подсчёт материалов, а комплексный инженерный процесс, требующий учёта климатических условий, нагрузок, архитектурных особенностей и эстетики. Многие домашние мастера ошибочно полагают, что достаточно взять стандартные размеры и «на глаз» смонтировать стропильную систему. Однако даже небольшая беседка подвержена ветровым и снеговым нагрузкам, а неправильно рассчитанный угол наклона может привести к протечкам, деформации или даже обрушению. Точный расчёт — залог долговечности, безопасности и экономии средств на переделках.

Зачем точно рассчитывать двухскатную крышу для беседки

Многие считают беседку второстепенной конструкцией, не требующей серьёзного подхода. Но даже небольшая крыша — это не просто декор, а инженерный элемент, принимающий на себя вес снега, ветровые порывы и динамические нагрузки от осадков. Неправильно рассчитанный угол наклона может привести к скоплению снега, что увеличивает нагрузку на стропила в 2–3 раза. В регионах с суровыми зимами, например, в Сибири или на Урале, снеговая нагрузка достигает 240 кг/м², и игнорирование этого параметра чревато обрушением.

Кроме того, неверный расчёт длины стропил приводит к перерасходу древесины или, наоборот, к её нехватке. Это не только увеличивает стоимость проекта, но и вынуждает вносить изменения в процессе монтажа — что снижает качество соединений и надёжность всей конструкции. Также важно учитывать свесы: они защищают стены беседки от атмосферной влаги, предотвращая гниение и плесень. Свесы менее 30 см в регионах с частыми дождями — это риск повреждения фундамента и отделки.

Основные параметры для расчёта

Перед тем как приступить к вычислениям, соберите все исходные данные. Они включают не только размеры беседки, но и географические особенности местности. Основные параметры:

— Ширина беседки (B) — расстояние между двумя противоположными стенами, на которые опираются стропила.
— Длина беседки (L) — влияет на количество стропильных пар, но не на угол наклона.
— Желаемый угол наклона ската (α) — определяется типом кровельного материала и климатом.
— Высота конька (H) — расстояние от перекрытия до самой верхней точки крыши.
— Длина стропила (S) — гипотенуза прямоугольного треугольника, где катеты — половина ширины и высота конька.
— Свесы (C) — вынос кровли за пределы стен — рекомендуется 40–60 см для защиты от дождя и снега.

Угол наклона выбирается в зависимости от материала покрытия:
— Черепица, металлочерепица — 25–45°
— Ондулин, битумная черепица — 15–30°
— Мягкая кровля — минимум 12°, но лучше 18–25°
— Стальной лист — 10–20°

В регионах с обильными снегопадами (например, в Московской области и севернее) рекомендуется угол не менее 30–40°, чтобы снег скатывался самотёком. В южных регионах, где снег редок, можно использовать более пологие скаты — 20–25°, что снижает ветровую нагрузку.

Пошаговый алгоритм расчёта стропильной системы

Расчёт двухскатной крыши — это геометрическая задача, решаемая с помощью простых формул. Ниже — чёткий алгоритм, который подойдёт даже новичку.

1. Определите ширину беседки. Например, 3 метра. Это — основание треугольника крыши.
2. Разделите ширину пополам. 3 м / 2 = 1,5 м — это горизонтальный катет.
3. Выберите угол наклона. Допустим, 35°. Это угол между основанием и скатом.
4. Рассчитайте высоту конька. Используйте формулу: H = (B/2) × tg(α).
   tg(35°) ≈ 0,7002 → H = 1,5 × 0,7002 = 1,05 м.
5. Найдите длину стропила. По теореме Пифагора: S = √(H² + (B/2)²)
   S = √(1,05² + 1,5²) = √(1,1025 + 2,25) = √3,3525 ≈ 1,83 м.
6. Добавьте свесы. Если свес 50 см с каждой стороны, то общая длина стропила: 1,83 + 0,5 + 0,5 = 2,83 м.
7. Рассчитайте количество стропил. Расстояние между стропилами — 60–120 см. Для беседки 3×4 м оптимально — 8–10 стропильных пар.
8. Учтите мауэрлат и лежень. Длина мауэрлата = длине беседки (в нашем случае — 4 м), лежень — 3 м.

Представьте, что вы строите беседку 4×5 м с углом 30°.
Половина ширины: 2 м
tg(30°) = 0,577 → H = 2 × 0,577 = 1,15 м
S = √(1,15² + 2²) = √(1,32 + 4) = √5,32 ≈ 2,31 м
С учётом свесов по 60 см: 2,31 + 0,6 + 0,6 = 3,51 м — длина одного стропила.

Выбор и расчёт материалов

После определения геометрии крыши переходят к подбору материалов. Основные компоненты:

— Стропила — брус 50×150 мм или 50×200 мм, в зависимости от шага и нагрузки. Для беседки достаточно 50×150 мм при шаге 80–100 см.
— Обрешётка — доска 25×100 мм или 25×150 мм. Шаг зависит от кровельного материала:
— Металлочерепица: 30–40 см
— Ондулин: 60 см
— Гибкая черепица: сплошная обрешётка
— Коньковый брус — сечение 50×100 мм, длина равна ширине беседки.
— Мауэрлат — брус 100×100 мм или 150×150 мм, крепится к верхнему венцу стены.
— Крепёж — гвозди 100–120 мм, саморезы по дереву, уголки, скобы.

Таблица расчёта материалов для беседки 3×4 м с углом 35° и свесами 50 см:

Помните: кровельный материал всегда берут с запасом 10–15% — на обрезку, брак и сложные стыки. Для металлочерепицы учитывайте, что её полезная ширина меньше номинальной из-за волн.

Частые ошибки и как их избежать

Даже опытные строители допускают типичные ошибки, которые ведут к дорогостоящим переделкам.

• Игнорирование климатических норм. Установка крыши с углом 15° в Сибири — прямой путь к обрушению. Всегда сверяйтесь с картой снеговых и ветровых нагрузок.
• Неправильный шаг стропил. Шаг 150 см при тяжёлой кровле — риск прогиба. Для металлочерепицы — максимум 100 см.
• Отсутствие гидроизоляции. Подкровельный ковёр или рубероид обязательны. Без него влага проникает в древесину, и через 2–3 года начинается гниение.
• Нет вентиляции. Даже в беседке нужен зазор между кровлей и утеплителем (если он есть) — 3–5 см. Иначе конденсат разрушает обрешётку.
• Неправильный расчёт свесов. Свес меньше 30 см не защищает стены. В регионах с частыми дождями — 50–60 см.
• Крепление стропил «на глаз». Используйте временные подпорки и уровень. Даже 2° перекоса приводят к неравномерной нагрузке и трещинам в кровле.

Особенно опасна ошибка: «я сделаю крышу по аналогии с соседской». Каждый участок имеет свои ветровые и снеговые характеристики. То, что подошло соседу в Подмосковье, может не выдержать в Ярославле.

Экспертное мнение: советы профессионала

Елена Морозова также подчёркивает важность предварительного чертежа. Даже простой эскиз на миллиметровке с масштабом 1:50 позволяет выявить ошибки до начала распила. Она советует использовать бесплатные онлайн-калькуляторы (например, от «Кровля-Мастер» или «СтройКалькулятор») как проверочный инструмент, но никогда не как единственный источник данных.

Кроме того, она рекомендует всегда использовать сухую древесину класса КС-2 и выше, с влажностью не более 18%. Влажная древесина со временем усаживается, и это приводит к перекосам, трещинам и ослаблению креплений.

Вопросы и ответы

Заключение

Расчёт двухскатной крыши для беседки — это не умение «на глаз», а точная работа с геометрией, нагрузками и материалами. Правильно выполненный расчёт гарантирует, что ваша беседка прослужит десятилетия, не требуя дорогостоящего ремонта. Даже небольшая конструкция — это инженерный объект, требующий внимания к деталям: от угла наклона до шага обрешётки.

Не стоит экономить на расчётах. Один лишний час, потраченный на проверку формул, может спасти от потерь в тысячи рублей. Используйте онлайн-калькуляторы как помощника, но всегда проверяйте результаты вручную. Учитывайте местный климат, не копируйте чужие решения, и не забывайте про гидроизоляцию и вентиляцию — они работают незримо, но определяют срок службы всей конструкции.

• Определяйте угол наклона по климату, а не по эстетике — минимум 25° для средней полосы.
• Рассчитывайте длину стропил по теореме Пифагора с учётом свесов — не на глаз.
• Всегда используйте гидроизоляцию и вентиляционный зазор — даже в летней беседке.
• Берите материалы с запасом 10–15% — на отходы и подрезку.
• Проверяйте расчёты по СП 20.13330.2016 — это закон, а не рекомендация.
