Как рассчитать коэффициент живого сечения вентиляционной решетки

Расчёт коэффициента живого сечения вентиляционной решётки — это ключевой этап проектирования эффективной системы вентиляции. Он позволяет определить, какая часть площади решётки на самом деле участвует в прохождении воздуха, исключая перекрытия от рамы и жалюзи. Неправильный расчёт приводит к занижению или завышению производительности системы, шуму и недостаточному воздухообмену.

Что такое коэффициент живого сечения и зачем он нужен

Коэффициент живого сечения (КЖС) — это безразмерная величина, показывающая, какая доля от общей площади вентиляционной решётки действительно пропускает воздух. Он выражается в процентах или долях единицы (например, 0.75). Этот параметр критически важен при расчёте аэродинамического сопротивления и фактической скорости воздушного потока на входе или выходе.

Если игнорировать КЖС, можно столкнуться с тем, что даже при достаточной мощности вентилятора воздух будет поступать слабо. Это происходит потому, что реальная скорость через живое сечение оказывается выше расчётной, что увеличивает шум и сопротивление. Особенно это заметно в системах с высокими требованиями к микроклимату — например, в медицинских учреждениях или чистых помещениях.

КЖС используется не только при проектировании новых систем, но и при модернизации существующих. Например, при замене старых решёток на новые важно убедиться, что новый КЖС не ниже прежнего, иначе потребуется пересмотреть режим работы вентиляторов.

Формула и пошаговый расчёт КЖС

Расчёт КЖС выполняется по простой формуле:

[
КЖС = frac{S_{жив}}{S_{общ}}
]

где ( S_{жив} ) — площадь живого сечения (свободная для прохода воздуха), ( S_{общ} ) — общая габаритная площадь решётки.

Для ручного расчёта нужно последовательно выполнить несколько шагов.

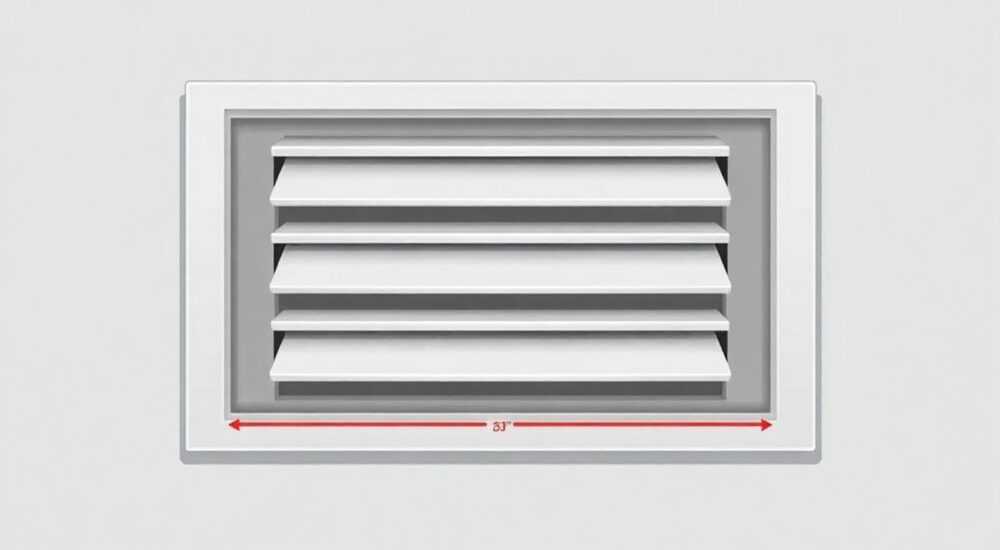

1. Измерьте внешние габариты решётки. Замерьте ширину и высоту по внешнему контуру рамы. Умножьте их — получите ( S_{общ} ).
2. Определите конструкцию жалюзи. Обратите внимание на угол наклона, толщину планок, шаг между ними. Эти параметры влияют на закрытую площадь.
3. Вычислите площадь, занятую жалюзи и рамой. Разбейте решётку на элементы: рама по периметру и набор горизонтальных/вертикальных планок. Посчитайте их суммарную площадь.
4. Найдите ( S_{жив} ). Вычтите из ( S_{общ} ) площадь, занятую конструктивными элементами.
5. Рассчитайте КЖС. Разделите ( S_{жив} ) на ( S_{общ} ).

Для прямоугольной решётки 300×300 мм с рамой 20 мм по периметру и 6 горизонтальными жалюзи толщиной 3 мм каждая:

• Общая площадь: ( 0.3 times 0.3 = 0.09 , м² )
• Площадь рамы: внутренний проём 260×260 мм → площадь рамы = ( 0.09 — (0.26 times 0.26) = 0.09 — 0.0676 = 0.0224 , м² )
• Площадь жалюзи: 6 × (0.26 м × 0.003 м) = 0.00468 м²
• Занятая площадь: ( 0.0224 + 0.00468 = 0.02708 , м² )
• Живое сечение: ( 0.09 — 0.02708 = 0.06292 , м² )
• КЖС: ( 0.06292 / 0.09 ≈ 0.70 )

От чего зависит коэффициент живого сечения

КЖС формируется под влиянием множества факторов, начиная от конструкции и заканчивая материалом изготовления. Основные из них:

• Тип решётки: регулируемые, нерегулируемые, декоративные, с фильтром — каждый имеет свои особенности. Например, регулируемые решётки при закрытом положении могут иметь КЖС близкий к нулю.
• Геометрия жалюзи: угол наклона, ширина и толщина планок, шаг между ними. Чем уже и реже планки — тем выше КЖС.
• Наличие рамы: металлическая или пластиковая рама по периметру уменьшает внутренний проход. У некоторых моделей рама может достигать 30–40 мм.
• Материал: хотя сам по себе материал не влияет на КЖС напрямую, более толстые материалы (например, сталь вместо пластика) требуют более массивных конструкций, что снижает живое сечение.
• Установка фильтров или сеток: если решётка оснащена защитной сеткой от насекомых или грубым фильтром, это дополнительно уменьшает проходное сечение.

Практические примеры расчёта для разных типов решёток

Рассмотрим три распространённых случая, с которыми сталкиваются проектировщики и монтажники.

Пример 1: Круглая решётка с радиальной сеткой

Такие решётки часто используются в ванных комнатах. Диаметр — 200 мм. Конструкция: центральная втулка Ø30 мм, 6 радиальных спиц толщиной 4 мм, длина каждой — до края.

• Общая площадь: ( S_{общ} = pi times (0.1)^2 ≈ 0.0314 , м² )
• Площадь центральной втулки: ( pi times (0.015)^2 ≈ 0.0007 , м² )
• Площадь спиц: 6 × (0.085 м × 0.004 м) = 0.00204 м² (длина спицы ≈ (0.2–0.03)/2 = 0.085 м)
• Занятая площадь: ( 0.0007 + 0.00204 = 0.00274 , м² )
• Живое сечение: ( 0.0314 — 0.00274 = 0.02866 , м² )
• КЖС: ( 0.02866 / 0.0314 ≈ 0.91 )

Неожиданно высокий результат — объясняется минимальным количеством преград.

Пример 2: Прямоугольная решётка с вертикальными жалюзи

Размер 500×200 мм, рама 25 мм, 10 жалюзи толщиной 2 мм, шаг 45 мм.

• Общая площадь: ( 0.5 times 0.2 = 0.1 , м² )
• Площадь рамы: внутренний проём 450×150 мм → ( 0.1 — (0.45 times 0.15) = 0.1 — 0.0675 = 0.0325 , м² )
• Площадь жалюзи: 10 × (0.15 м × 0.002 м) = 0.003 м²
• Занятая: ( 0.0325 + 0.003 = 0.0355 , м² )
• Живое: ( 0.1 — 0.0355 = 0.0645 , м² )
• КЖС: ( 0.0645 / 0.1 = 0.645 )

Пример 3: Решётка с сеткой от насекомых

Та же решётка 500×200 мм, но с добавлением мелкоячеистой сетки. Сетка покрывает внутренний проём 450×150 мм. По данным производителя, сетка уменьшает живое сечение ещё на 15%.

• Без сетки КЖС = 0.645
• С учётом сетки: ( 0.645 times (1 — 0.15) = 0.645 times 0.85 ≈ 0.548 )

Типичные ошибки при расчёте и как их избежать

Даже опытные специалисты допускают просчёты при определении КЖС. Вот наиболее частые из них:

• Игнорирование рамы. Многие считают только жалюзи, забывая, что рама по периметру может «съесть» до 25% площади. Всегда вычитайте раму отдельно.
• Пересечение элементов. При расчёте площади жалюзи и рамы можно случайно дважды вычесть углы. Чтобы избежать этого, считайте раму как разницу между внешней и внутренней площадью.
• Оценка «на глаз». Особенно в реконструкции. Если нет чертежа — обязательно измеряйте на месте. Фотография с масштабной линейкой поможет.
• Использование усреднённых значений без проверки. Да, средний КЖС для бытовых решёток — 0.75, но конкретная модель может быть 0.60. Проверяйте паспорт.
• Забыть про регулировку. Для решёток с ручным управлением КЖС зависит от положения. При проектировании принимайте минимальное рабочее значение.

Как проверить правильность расчёта?

• Сравните с аналогичными моделями у других производителей.
• Проверьте, не превышает ли рассчитанный КЖС 0.9 — если да, вероятно, ошибка.
• Проведите визуальную оценку: если решётка кажется плотной, КЖС должен быть ниже 0.7.
• Используйте программное обеспечение: Revit, AutoCAD или специализированные HVAC-софты (например, MagiCAD) позволяют моделировать и автоматически рассчитывать живое сечение.

Экспертное мнение: советы от инженера-вентиляторщика

Мы поговорили с Дмитрием Костенко, главным инженером проектного отдела «ВентПрофи», имеющим 18 лет опыта в проектировании систем вентиляции для промышленных и гражданских объектов.

По его словам, в 30% случаев при вызовах на объекты с проблемами вентиляции корень проблемы — заниженный КЖС. Особенно это актуально в школах и больницах, где нормы воздухообмена строгие.

Он также отметил рост популярности решёток с увеличенным живым сечением: «Сейчас на рынке появляются модели с КЖС до 0.88 — за счёт узких аэродинамических жалюзи и минимальной рамы. Они дороже, но экономят на вентиляторах и энергопотреблении в долгосрочной перспективе».

Вопросы и ответы

Заключение

Коэффициент живого сечения — не просто теоретическая величина, а практический инструмент для обеспечения эффективной и бесшумной работы вентиляции. Его правильный расчёт позволяет избежать многих проблем на этапе эксплуатации: от недостаточного притока воздуха до повышенного шума и перегрузки оборудования.

• КЖС — это отношение свободной площади к общей габаритной площади решётки.
• Всегда учитывайте раму, жалюзи и дополнительные элементы (сетки, фильтры).
• Используйте паспортные данные производителя для повышения точности.
• При проектировании принимайте во внимание минимальное рабочее положение решётки.
• КЖС напрямую влияет на скорость воздуха, шум и энергопотребление системы.
