Как рассчитать площадь живого сечения вентиляционной решетки

Расчет площади живого сечения вентиляционной решетки — это ключевой этап при проектировании и наладке систем вентиляции. От этого параметра напрямую зависит эффективность воздухообмена, уровень шума и энергопотребление оборудования. Неправильный расчет может привести к недостаточному проветриванию помещения или перегрузке вентиляторов.

Проектирование вентиляционных систем требует точности на каждом этапе. Одним из важнейших параметров является площадь живого сечения — та часть решетки, через которую действительно проходит воздух. Многие ошибочно принимают за основу полные габариты решетки, игнорируя наличие жалюзи, рамок и декоративных элементов. Это приводит к занижению реальной производительности системы. Понимание принципов расчета позволяет не только подобрать подходящее оборудование, но и избежать дорогостоящих переделок после монтажа.

Что такое площадь живого сечения и почему она важна

Площадь живого сечения (ЖС) — это реальная площадь отверстия вентиляционной решетки, свободная для прохождения воздушного потока. Она всегда меньше общей габаритной площади из-за наличия жалюзи, рам, фиксирующих элементов и декоративных решеток. Этот параметр выражается в квадратных метрах (м²) и используется при аэродинамических расчетах систем вентиляции.
Недооценка ЖС приводит к серьезным последствиям. Например, если в проекте заложена решетка 300×300 мм, но без учета коэффициента живого сечения, реальный воздухообмен может быть на 30–50% ниже ожидаемого. Это вызывает застой воздуха, повышенную влажность, скопление углекислого газа и дискомфорт для occupants. Особенно критично это в медицинских учреждениях, школах и производственных помещениях.
Коэффициент живого сечения (КЖС) — это отношение площади живого сечения к общей площади решетки. Он зависит от типа решетки:

• щелевые — КЖС 0,6–0,7;
• решетки с прямоугольными жалюзи — 0,7–0,8;
• диффузоры с мелкой сеткой — 0,4–0,6;
• декоративные решетки с плотным рисунком — до 0,3.

Представьте, что вы открываете окно, но за ним установлена плотная металлическая сетка. Даже при полностью открытом проеме воздух будет проходить с большим сопротивлением. То же самое происходит с вентиляционной решеткой: чем больше препятствий на пути потока, тем выше аэродинамическое сопротивление и ниже эффективность.

Методы расчета площади живого сечения

Существует несколько способов определения площади живого сечения — от простых формул до инженерных методик. Выбор зависит от доступности данных и требуемой точности.

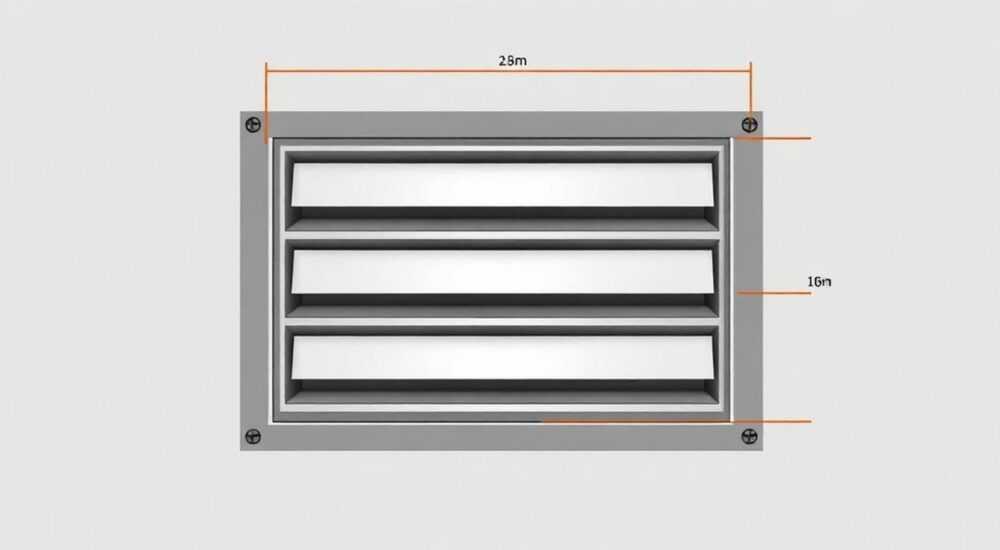

Шаг 1: Определение габаритной площади

Первый шаг — измерить внешние размеры решетки. Обычно они указаны в миллиметрах (например, 200×200 мм). Переведите их в метры и рассчитайте общую площадь:

1. Переведите размеры: 200 мм = 0,2 м.
2. Умножьте ширину на высоту: 0,2 × 0,2 = 0,04 м².
3. Это — габаритная площадь.

Шаг 2: Поиск коэффициента живого сечения

КЖС можно найти:

• в паспорте изделия;
• на сайте производителя;
• по каталогам (например, «Вентс», «Тропик», «Данфосс»);
• экспериментально — путем замера свободных отверстий.

Если данные недоступны, используйте ориентировочные значения:

Шаг 3: Формула расчета

Формула проста:

Пример:
Габариты решетки — 300×300 мм = 0,3×0,3 = 0,09 м².
Тип — щелевая, КЖС = 0,7.
ЖС = 0,09 × 0,7 = 0,063 м².

Альтернативный метод: прямой замер

Если нет данных о КЖС, можно измерить площадь вручную:

1. Снимите решетку.
2. Измерьте ширину одного щелевого отверстия и количество таких щелей.
3. Умножьте ширину щели на высоту и на количество.

Например:
10 щелей, ширина — 8 мм (0,008 м), высота — 280 мм (0,28 м).
ЖС = 10 × 0,008 × 0,28 = 0,0224 м².

Типичные ошибки и как их избежать

Несмотря на простоту формулы, при расчете живого сечения допускаются системные ошибки, которые снижают эффективность всей вентиляционной системы.

Ошибка 1: Использование габаритных размеров без поправки

Многие проектировщики и монтажники берут за основу внешние размеры решетки, считая, что весь проем свободен. Это приводит к завышению расчетного воздухообмена и выбору недостаточно мощного оборудования.

Ошибка 2: Игнорирование типа решетки

Не все решетки одинаковы. Установка декоративной решетки с КЖС 0,4 вместо стандартной с КЖС 0,8 сокращает поток вдвое. Это особенно актуально при реконструкции — замена старой решетки на новую «для красоты» может испортить работу всей системы.

Ошибка 3: Неправильное округление

Округление значений в меньшую сторону даже на 0,01 м² может повлиять на результат, особенно при большом количестве решеток. Всегда сохраняйте два знака после запятой в промежуточных расчетах.

Ошибка 4: Отсутствие проверки после монтажа

После установки необходимо провести пусконаладочные работы. Измерение фактического расхода воздуха анемометром покажет, соответствует ли реальный поток расчетному.

Чек-лист: контроль качества расчета

• Проверены ли габаритные размеры решетки?
• Уточнен ли тип решетки и ее КЖС?
• Использованы ли актуальные данные от производителя?
• Учтены ли особенности монтажа (наклон, загрязнение)?
• Проведено ли сравнение с нормами воздухообмена по СП 60.13330.2023?

Как выбрать решетку с учетом живого сечения

Выбор вентиляционной решетки — это не только вопрос дизайна. Эффективность зависит от сочетания аэродинамики, материала и места установки.

Критерии выбора

• Требуемый расход воздуха. Рассчитайте необходимый объем (м³/ч), затем определите минимальную площадь живого сечения при допустимой скорости (обычно 2–3 м/с).
• Тип вентиляции. Для приточной системы нужны решетки с высоким КЖС, для вытяжной — допустимы более плотные конструкции.
• Место установки. На фасаде — устойчивость к осадкам; в помещении — эстетика и легкость очистки.

Сравнение популярных решеток

Рекомендации по монтажу

• Устанавливайте решетку строго по уровню — перекосы могут частично перекрывать отверстия.
• Обеспечьте зазор между решеткой и воздуховодом — он должен быть герметичен.
• Избегайте установки за плотными шторами или мебелью.

Экспертное мнение: практика в проектировании

Мы поговорили с Дмитрием Костенко, ведущим инженером-проектировщиком компании «ВентПроект», имеющим более 15 лет опыта в создании вентиляционных систем для коммерческих и жилых объектов.

По его словам, правильный подход включает три этапа:

1. Расчет требуемого воздухообмена по нормам.
2. Подбор решеток с достаточной площадью живого сечения.
3. Проверка скорости воздуха на выходе — она не должна превышать 3 м/с, чтобы избежать шума.

Он также отметил: «Сейчас на рынке появляются решетки с увеличенным живым сечением — до 0,9. Они используют специальные профили жалюзи и минималистичный дизайн. Такие решения стоит рассматривать для объектов с высокими требованиями к вентиляции.»

Вопросы и ответы

Заключение

Расчет площади живого сечения вентиляционной решетки — это не просто формальность, а обязательный этап проектирования, влияющий на комфорт, здоровье и экономичность эксплуатации зданий. Игнорирование этого параметра приводит к системным сбоям, которые сложно исправить без масштабных переделок.

• Площадь живого сечения всегда меньше габаритной — учитывайте коэффициент (КЖС).
• КЖС зависит от типа и конструкции решетки — сверяйтесь с паспортами.
• Для приточной вентиляции выбирайте решетки с КЖС выше 0,7.
• Проводите пусконаладку и сравнивайте расчетные и реальные показатели.
• Регулярная очистка помогает сохранить заявленную пропускную способность.
