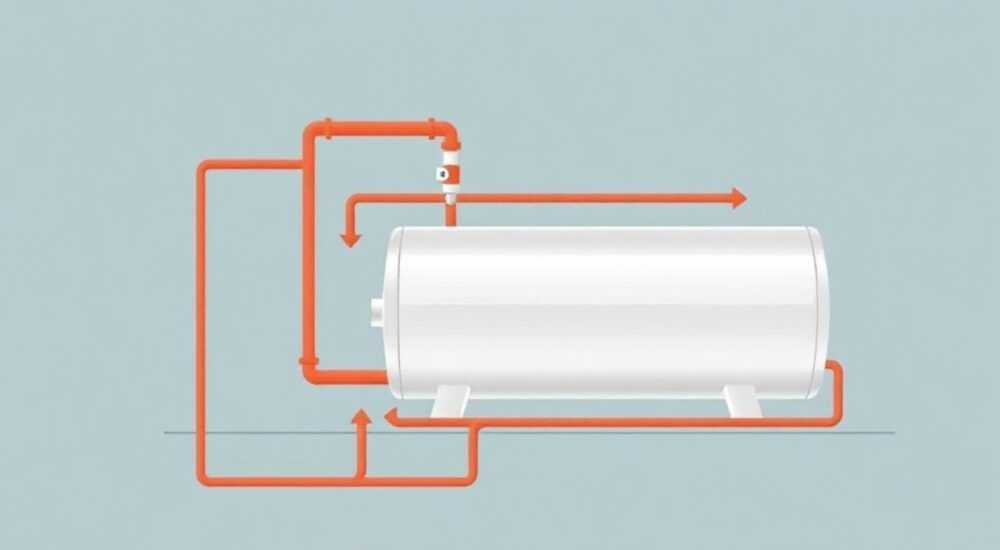

Как рассчитать расширительный бак в системе отопления

Расширительный бак в системе отопления — это не просто резервуар с воздухом, а один из ключевых элементов, обеспечивающих стабильную и безопасную работу всей системы. Он компенсирует увеличение объёма теплоносителя при нагреве, предотвращает скачки давления и защищает оборудование от повреждений. Неправильный расчёт ёмкости бака может привести к частому срабатыванию предохранительного клапана, утечкам или даже разрыву трубопроводов. Чтобы избежать этих проблем, важно точно определить необходимый объём расширительного бака, учитывая тип системы, её параметры и особенности установки.

Зачем нужен расширительный бак в системе отопления

Любая жидкость при нагревании расширяется. В замкнутой системе отопления, где вода или антифриз циркулируют под давлением, это физическое свойство создаёт серьёзную нагрузку на трубы, котёл и радиаторы. Без возможности компенсировать увеличение объёма давление будет расти до критического уровня, что чревато авариями. Расширительный бак предназначен для поглощения избыточного объёма теплоносителя, предотвращая повышение давления выше допустимых значений.

Бак работает как «буфер»: при нагреве лишняя жидкость поступает в него, занимая пространство, ранее заполненное сжатым воздухом. При остывании система возвращается в исходное состояние — воздух выталкивает воду обратно в контур. Это обеспечивает стабильность давления в диапазоне 1,0–2,5 бар, что является нормой для большинства бытовых систем. Без бака система становится непредсказуемой и опасной.

Кроме защиты оборудования, правильный бак способствует энергоэффективности. Снижение колебаний давления позволяет насосам работать в оптимальном режиме, а котлу — реже включаться. Это продлевает срок службы всех компонентов и снижает расход топлива. Особенно важна точность расчёта в домах с автоматизированными котлами, где чувствительная электроника реагирует на любые перепады.

Типы расширительных баков: открытые и закрытые

Существует два основных типа расширительных баков — открытые и закрытые. Выбор между ними зависит от типа системы отопления, условий эксплуатации и требований к безопасности.

Открытые баки — это простые ёмкости, сообщающиеся с атмосферой. Их устанавливают в самой высокой точке системы, обычно на чердаке. Преимущество такого решения — полная автономность и отсутствие необходимости в точном расчёте давления. Однако есть существенные недостатки: испарение воды, риск замерзания зимой, коррозия внутренних поверхностей и необходимость регулярного контроля уровня жидкости.

Закрытые мембранные баки — современный стандарт для большинства систем. Они представляют собой герметичную ёмкость, разделённую эластичной мембраной на две камеры: одна заполнена воздухом или азотом под давлением, другая — подключена к системе отопления. При расширении теплоноситель сжимает мембрану, увеличивая объём камеры. Такие баки компактны, не зависят от расположения, защищены от внешней среды и не требуют постоянного обслуживания.

Формулы расчёта объёма расширительного бака

Расчёт объёма расширительного бака начинается с определения общего объёма теплоносителя в системе. Этот показатель можно получить двумя способами: через суммирование объёмов всех элементов (радиаторы, трубы, котёл) или по упрощённой формуле — 15 литров на каждый киловатт мощности котла. Например, для котла 24 кВт общий объём составит около 360 литров.

Далее применяется основная формула:

V = (V_с × E) / (1 − (P_min / P_max))

где:

• V — минимальный объём бака, л;
• V_с — общий объём системы, л;
• E — коэффициент температурного расширения теплоносителя;
• P_min — начальное давление в воздушной камере бака, бар;
• P_max — максимальное допустимое давление в системе, бар.

Коэффициент E зависит от типа теплоносителя. Для воды он составляет около 4% при нагреве с 20°C до 90°C. Если используется антифриз (этиленгликоль 50%), E увеличивается до 4,4%. Это важно учитывать — игнорирование типа жидкости приводит к недооценке объёма бака на 10–15%.

Начальное давление P_min должно быть на 0,2 бар ниже статического давления системы. Например, если высота системы от котла до верхнего радиатора — 6 метров, статическое давление ≈ 0,6 бар, значит P_min = 0,4 бар. Максимальное давление P_max обычно принимается равным 3 бар — значению срабатывания предохранительного клапана.

Пошаговый алгоритм расчёта

1. Определите общий объём теплоносителя в системе (V_с).
2. Выберите тип теплоносителя и найдите коэффициент расширения E.
3. Рассчитайте статическое давление: H (в метрах) × 0,1 = P_стат, бар.
4. Установите P_min = P_стат − 0,2 бар.
5. Примите P_max = 3 бар (или значение клапана).
6. Подставьте значения в формулу и рассчитайте V.
7. Выберите бак с объёмом, ближайшим к расчётному в большую сторону.

Практический пример расчёта

Рассмотрим систему отопления двухэтажного дома площадью 150 м². Мощность котла — 18 кВт. Объём системы: 18 кВт × 15 л/кВт = 270 литров. Используется вода в качестве теплоносителя. Коэффициент расширения E = 0,04. Высота системы — 7 метров, значит статическое давление = 0,7 бар. P_min = 0,7 − 0,2 = 0,5 бар. P_max = 3 бар.

Подставляем в формулу:

V = (270 × 0,04) / (1 − (0,5 / 3)) = 10,8 / (1 − 0,1667) = 10,8 / 0,8333 ≈ 12,96 литров.

Значит, минимальный объём бака — около 13 литров. Но производители выпускают баки стандартных размеров: 12, 18, 25 литров. Ближайший в большую сторону — 18 литров. Это и будет оптимальный выбор.

А теперь представьте, что владелец решил сэкономить и поставил бак на 12 литров. При нагреве избыток теплоносителя не поместится — давление быстро достигнет 3 бар, и сработает предохранительный клапан. Каждый такой случай — это потеря воды, подпитка системы, риск завоздушивания и коррозии. Через несколько месяцев возможна поломка насоса или котла.

Частые ошибки при расчёте и как их избежать

Первая и самая распространённая ошибка — использование упрощённого правила «10% от объёма системы». Хотя это правило даёт ориентировочное значение, оно не учитывает давление, тип теплоносителя и высоту системы. В результате бак может оказаться слишком маленьким, особенно в домах с большой этажностью.

Вторая ошибка — игнорирование типа теплоносителя. Антифриз расширяется сильнее воды, но многие монтажники используют те же расчёты. Это приводит к перегрузке бака уже при первом прогреве. Решение — всегда уточнять состав теплоносителя и применять поправочный коэффициент.

Третья ошибка — неправильная настройка начального давления в воздушной камере. После установки бака его необходимо подкачать до нужного P_min. Если этого не сделать, мембрана будет постоянно напряжена, что сократит её срок службы. Проверка давления — обязательный этап после монтажа и раз в год при техобслуживании.

Как проверить правильность расчёта после монтажа

• Измерьте давление в системе при холодной воде (до включения котла).
• Запустите систему и доведите до рабочей температуры.
• Зафиксируйте максимальное давление — оно не должно превышать 2,8–3 бар.
• Если давление растёт слишком быстро, проверьте объём бака и начальное давление в камере.

Экспертное мнение

«Сегодня многие потребители считают расширительный бак второстепенным элементом. Это глубокое заблуждение. На моей практике более 30% обращений по неисправностям котлов связаны с проблемами в системе компенсации давления. Чаще всего — это недооценённый объём бака или утечка воздуха из его камеры.

Современные системы с модулирующими котлами и гидравлическими стрелками особенно чувствительны к перепадам. Я рекомендую делать расчёт не «на глаз», а по формуле, с учётом всех параметров. Также важно выбирать баки с заменяемой мембраной — это удлиняет срок службы и снижает затраты на обслуживание.

И последнее: никогда не ставьте бак меньшего объёма, чем рассчитано. Запас в 10–20% — это не роскошь, а необходимость. Температура в системе может быть выше проектной, а расширение — больше. Лучше перестраховаться.»

— Елена Васильева, главный инженер проектной компании «ТеплоДом», 22 года в сфере отопления

Вопросы и ответы

Заключение

Расчёт расширительного бака — это не формальность, а обязательный этап проектирования системы отопления. От правильности расчёта зависит безопасность, долговечность и эффективность всей системы. Использование точной формулы с учётом объёма системы, типа теплоносителя и рабочих давлений позволяет избежать аварий и дорогостоящего ремонта.

• Всегда рассчитывайте объём бака по формуле, а не по правилу 10%.
• Учитывайте тип теплоносителя — антифриз требует увеличения объёма на 10–15%.
• Настройте начальное давление в воздушной камере перед запуском системы.
• Проверяйте состояние бака ежегодно — это часть профилактического обслуживания.
• Выбирайте баки с запасом по объёму и возможностью замены мембраны.
