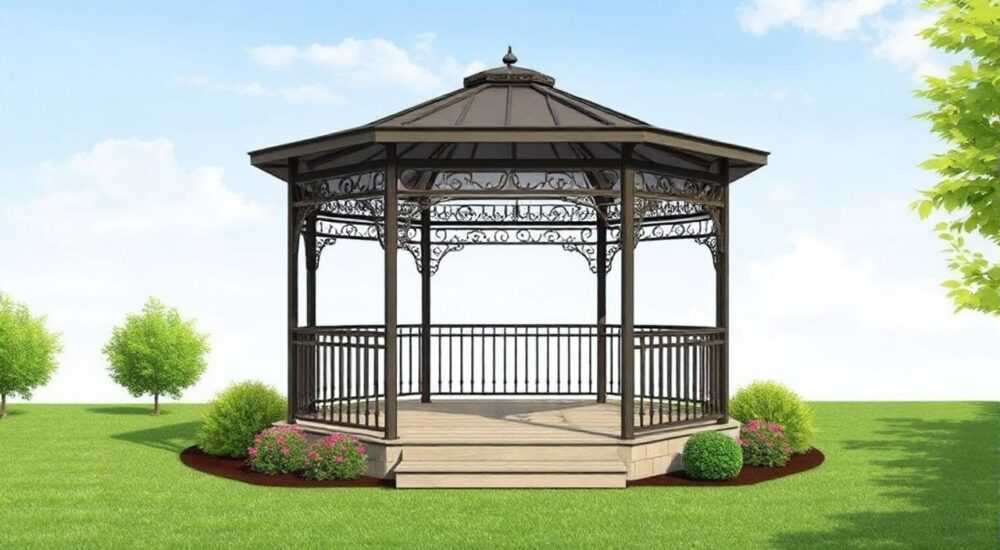

Как рассчитать восьмиугольную беседку из металла

Восьмиугольная беседка из металла — это прочное, долговечное и эстетически выразительное решение для загородного участка. Чтобы построить её правильно, необходимо точно рассчитать геометрические параметры, подобрать подходящие материалы и учесть нагрузки от ветра, снега и собственного веса. Главный ключ к успеху — точность расчётов на этапе проектирования.

Геометрия основания: как рассчитать размеры восьмиугольника

Восьмиугольник — правильный многоугольник с восемью равными сторонами и углами. Для строительства беседки важно выбрать тип восьмиугольника: вписанный в окружность (все вершины лежат на одной окружности) или описанный вокруг неё. Чаще всего используется первый вариант, так как он обеспечивает симметрию и удобство монтажа.

Ключевые параметры: внешний диаметр (диагональ между противоположными вершинами), длина стороны, внутренний диаметр (между параллельными сторонами) и центральный угол. Центральный угол в правильном восьмиугольнике составляет 45°, поскольку 360° / 8 = 45°. Это значение критично при раскрое металлических элементов.

Для расчёта длины стороны ( a ) через внешний диаметр ( D ) используйте формулу:
[
a = D cdot sinleft(frac{45^circ}{2}right) = D cdot sin(22.5^circ)
]
Поскольку ( sin(22.5^circ) approx 0.3827 ), получаем:
[
a approx D cdot 0.3827
]

Например, если вы хотите беседку диаметром 4 метра, длина каждой стороны будет около 1.53 метра. Этот расчёт позволяет точно определить размеры нижнего и верхнего пояса каркаса.

Шаги расчёта основания

• Определите желаемый диаметр беседки (от 3 до 6 метров — оптимально для частного использования).
• Вычислите длину стороны по формуле выше.
• Рассчитайте внутренний диаметр (расстояние между параллельными сторонами): ( d = D cdot cos(22.5^circ) approx D cdot 0.9239 ).
• Нанесите разметку на бумаге или в программе — это поможет в дальнейшем контролировать сборку.

Расчёт металлоконструкции: профили, узлы и нагрузки

Металлический каркас беседки должен выдерживать собственный вес, атмосферные осадки и ветровые нагрузки. Основные элементы: вертикальные стойки, нижний и верхний пояс, стропильные фермы и кровельные рёбра. Каждый компонент требует индивидуального подхода при выборе сечения и расчёте прочности.

Для стоек чаще всего используют профильную трубу 60×60 мм или 80×80 мм из стали Ст3 или Ст20. Такого сечения достаточно для высоты 2.4–2.8 метра при шаге стоек 1.5 метра. Нижний и верхний пояс делают из трубы 40×40 мм или 50×50 мм — они формируют жёсткий контур.

Стропила выполняют из трубы 40×20 мм или 50×25 мм, в зависимости от угла наклона крыши и типа кровли. Если планируется поликарбонат — можно использовать более лёгкий профиль. Для металлочерепицы или профнастила потребуется усиленная обрешётка и мощные стропила.

Нагрузки, которые нужно учитывать

• Собственный вес конструкции — зависит от длины элементов и толщины стенки профиля.
• Снеговая нагрузка — по СНиП 2.01.07-85 для средней полосы России — от 120 до 180 кг/м². Умножьте площадь крыши на норматив.
• Ветровая нагрузка — особенно важна для открытых участков. Восьмиугольная форма снижает парусность, но всё равно требует учёта.
• Технологические нагрузки — например, вес светильников, декораций или людей на крыше при обслуживании.

Расчёт несущей способности проводят по методике сопромата: определяют момент инерции, изгибающий момент и запас прочности. Упрощённо: чем длиннее пролёт, тем толще должен быть профиль. Для пролёта 1.5 м стропила из трубы 50×25 мм с толщиной стенки 2 мм — достаточны.

Чертежи и 3D-моделирование: визуализация перед сборкой

Перед началом изготовления обязательно создайте чертежи. Даже простой набросок в масштабе 1:50 поможет избежать ошибок. Однако современные технологии позволяют пойти дальше — используйте CAD-программы: AutoCAD, Компас-3D, SketchUp или Fusion 360.

В 3D-модели можно точно задать все углы, проверить совпадение элементов и смоделировать нагрузки. Например, в Fusion 360 есть модуль анализа напряжений, который покажет, где возможны деформации. Это особенно важно для восьмиугольной формы, где малейший перекос одного угла повлияет на всю геометрию.

Чертеж должен включать:

• План основания с указанием всех размеров и координат стоек.
• Фасад и разрез — чтобы видеть высоту, уклон крыши и расположение элементов.
• Узлы соединений — сварные или болтовые, с указанием типа крепежа.
• Спецификацию материалов — список всех профилей с длиной, количеством и массой.

Пример спецификации для беседки диаметром 4 м

1. Профильная труба 60×60×2 мм — стойки, 8 шт. × 2.5 м = 20 м.
2. Труба 50×50×2 мм — верхний пояс, 8 шт. × 1.53 м = 12.24 м.
3. Труба 50×25×2 мм — стропила, 8 шт. × 1.8 м = 14.4 м.
4. Труба 40×20×1.5 мм — обрешётка, 12 шт. × 1.6 м = 19.2 м.
5. Круглая труба Ø16 мм — декоративные элементы, 10 м.

Монтаж на участке: фундамент, разметка и установка

Правильный монтаж начинается с подготовки площадки. Участок должен быть ровным, без перепадов более 5 см. Затем устанавливают фундамент. Для лёгкой металлической беседки подойдут винтовые сваи или бетонные столбики.

Винтовые сваи быстро монтируются, не требуют выравнивания и устойчивы к пучению грунта. Бетонные опоры долговечны, но требуют времени на застывание (не менее 7 дней). Диаметр ямы — 20–25 см, глубина — ниже уровня промерзания (обычно 1.2–1.5 м).

Разметку выполняют по заранее рассчитанному шаблону. На земле очерчивают окружность нужного диаметра, затем делят её на 8 равных частей. Угол между соседними точками — 45°. Используйте шнур и уровень, чтобы точки были строго по горизонту.

Пошаговый монтаж каркаса

1. Установите временные маяки по разметке.
2. Закрепите нижнюю обвязку — она выравнивает основание и служит опорой для стоек.
3. Приварите или присоедините болтами стойки, контролируя вертикаль уровнем.
4. Смонтируйте верхний пояс, сваривая его с верхними концами стоек.
5. Установите стропила, начиная с диагональных, чтобы зафиксировать форму.
6. Добавьте обрешётку и приступайте к монтажу кровли.

Типичные ошибки проектирования и как их избежать

Даже опытные мастера допускают просчёты при расчёте восьмиугольной беседки. Самые распространённые ошибки:

• Неверный расчёт углов — использование 40° или 50° вместо 45° приводит к незамыкающемуся контуру. Проверяйте каждый угол транспортиром или лазерным уровнем.
• Отсутствие запаса прочности — слишком тонкие профили прогнутся под снегом. Закладывайте запас не менее 20%.
• Игнорирование термообработки металла — после сварки в зоне шва возникают напряжения. Обработка (например, отжиг) продлит срок службы.
• Неправильный выбор места — рядом с деревьями или в низине. Это увеличивает влажность и риск повреждения.

Ещё одна частая ошибка — отсутствие учёта теплового расширения. Металл при нагреве удлиняется. При длине 2 метра изменение может достигать 0.5 мм — этого достаточно для появления трещин в сварных швах. Решение — компенсационные зазоры или подвижные соединения.

Экспертное мнение

По её словам, важен и эстетический аспект: «Восьмиугольник — это не просто форма, это символ гармонии. Он мягко вписывается в природный ландшафт, не режет глаз. Поэтому не гонитесь за максимальным размером — лучше сделать акцент на качестве исполнения и отделке.»

Вопросы и ответы

Заключение

Расчёт восьмиугольной металлической беседки — это сочетание геометрии, инженерии и практического опыта. Точность на этапе проектирования избавит от проблем при сборке. Начните с определения размеров, выполните детальные чертежи, выберите подходящие профили и учтите все нагрузки.

• Используйте формулы для точного расчёта сторон и углов восьмиугольника.
• Подбирайте сечение профилей с запасом прочности под снеговые и ветровые нагрузки.
• Применяйте 3D-моделирование и чертежи для визуализации и проверки геометрии.
• Проводите сборку с предварительной болтовой стыковкой перед сваркой.
• Обрабатывайте металл от коррозии — это продлит срок службы беседки в 2–3 раза.
