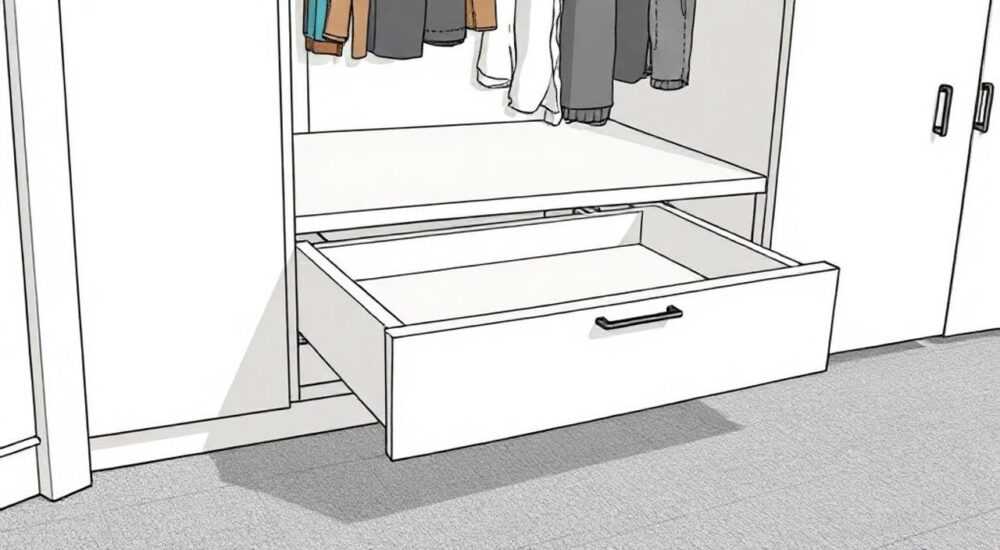

Как рассчитать выдвижной ящик в шкаф купе

Выдвижной ящик в шкафу-купе — это функциональное и эргономичное решение для хранения мелких предметов, аксессуаров или белья. Чтобы ящик работал без перекосов и заеданий, необходимо точно рассчитать его размеры с учётом внутренней конструкции корпуса, типа направляющих и зазоров. Главное правило: глубина ящика должна быть на 30–50 мм меньше глубины шкафа, а ширина — с учётом боковых зазоров под направляющие.

Параметры ящика: что нужно учитывать при расчёте

Перед тем как приступить к проектированию выдвижного ящика, важно понимать, какие параметры влияют на его размеры и работу. Основные из них — это внутренние габариты шкафа-купе, тип направляющих, толщина материала фасада и корпуса, а также необходимость технологических зазоров. Неправильный учёт хотя бы одного из этих факторов может привести к тому, что ящик будет задевать стенки, не полностью выдвигаться или даже выпадать.

Глубина ящика напрямую зависит от глубины шкафа. Стандартная глубина шкафа-купе составляет 600 мм, но может варьироваться от 400 до 700 мм. При этом сам ящик должен быть короче на 30–50 мм, чтобы оставить место для задней стенки и предотвратить выкатывание. Высота ящика определяется свободным вертикальным пространством между полками или цоколем. Здесь также важно учесть зазор сверху и снизу — минимум 5–10 мм.

Ширина — самый критичный параметр. Она зависит от выбранного типа направляющих. Роликовые системы требуют зазора по 15–20 мм с каждой стороны, в то время как шариковые или телескопические могут обойтись 10–12 мм. Если зазор будет недостаточным, ящик будет заклинивать; если слишком большим — возникнет люфт и неровное движение.

Измерительные инструменты и подготовка

Для точных замеров используйте металлическую линейку или строительную рулетку с точностью до миллиметра. Измеряйте в нескольких точках: сверху, посередине и снизу, так как корпус может быть неидеальным. Запишите минимальные значения — именно они будут базой для расчёта. Не забудьте учесть толщину ДСП или МДФ, из которых будет изготовлен ящик (обычно 16 мм).

Виды направляющих и их влияние на расчёт

Тип направляющих напрямую определяет, как рассчитывать ящик. На рынке представлено несколько основных видов: роликовые, шариковые, телескопические и скрытые (push-to-open). Каждый из них имеет свои особенности монтажа и требования к зазорам.

Роликовые направляющие — самые бюджетные и распространённые. Они состоят из двух частей: одна крепится к боковой стенке ящика, другая — к корпусу шкафа. Требуют зазора 15–20 мм с каждой стороны. Подходят для лёгких ящиков, но со временем могут скрипеть и терять плавность хода.

Шариковые направляющие обеспечивают более плавное и тихое движение. Они выдерживают большую нагрузку — до 30–45 кг. Зазор под них — 12–15 мм сбоку. Могут быть полного или частичного выдвижения. Более дорогие модели оснащаются системой доводчика.

Скрытые направляющие работают по принципу push-to-open: достаточно легкого нажатия, чтобы ящик открылся. Они почти не видны, что делает дизайн более современным. Однако требуют идеальной точности при установке и подходят только для лёгких конструкций.

Формула расчёта размеров ящика: пошаговый алгоритм

Чтобы рассчитать выдвижной ящик правильно, следуйте чёткому алгоритму. Представьте, что вы проектируете ящик для шкафа-купе глубиной 600 мм, высотой отсека 180 мм и внутренней шириной 500 мм. В качестве направляющих выбраны шариковые системы с зазором 15 мм с каждой стороны.

1. Измерьте внутреннюю ширину шкафа. Например, 500 мм. Отнимите удвоенный зазор под направляющие: 500 – (15 × 2) = 470 мм. Это ширина боковой стенки ящика.
2. Определите глубину ящика. От внутренней глубины шкафа (600 мм) отнимите 40 мм: 600 – 40 = 560 мм. Это позволит избежать выкатывания и оставить место для кабелей или задней панели.
3. Установите высоту ящика. От общей высоты отсека (180 мм) отнимите 10 мм на зазор: 180 – 10 = 170 мм. Это высота передней и задней стенки.
4. Рассчитайте дно ящика. Ширина дна = ширина боковины минус две толщины стенок (16 мм × 2): 470 – 32 = 438 мм. Глубина дна = глубина ящика минус две толщины: 560 – 32 = 528 мм.

Если используется фасад, его размеры рассчитываются отдельно. Фасад должен быть на 1–2 мм уже, чем ширина проёма, и на 3–5 мм ниже, чтобы не цеплять полы или соседние элементы.

Пример расчёта для конкретного шкафа

Допустим, у вас шкаф-купе с внутренними размерами: ширина — 480 мм, глубина — 550 мм, высота — 200 мм. Используются шариковые направляющие с зазором 14 мм.

• Ширина боковины: 480 – (14 × 2) = 452 мм
• Глубина ящика: 550 – 40 = 510 мм
• Высота ящика: 200 – 10 = 190 мм
• Дно: 452 – 32 = 420 мм (ширина), 510 – 32 = 478 мм (глубина)

Теперь можно передавать эти данные в производство или использовать для самостоятельной сборки.

Распространённые ошибки при расчёте и монтаже

Даже при правильных расчётах ящик может работать плохо из-за ошибок на этапе сборки. Одна из самых частых — непараллельная установка направляющих. Если одна сторона выше другой, ящик будет перекашиваться и заклинивать. Используйте уровень и шаблон для одинакового позиционирования.

Ещё одна ошибка — игнорирование толщины материала. Например, если вы забыли учесть 16 мм ДСП при расчёте дна, оно просто не встанет. Всегда делайте «сухую» сборку перед финальным креплением.

Неправильный выбор направляющих под нагрузку — тоже частая проблема. Роликовые системы не справятся с тяжёлым бельём или постельными принадлежностями. В результате — провисание, деформация и выход из строя.

Как исправить перекос после установки

Если ящик перекашивается, проверьте:

• Совпадают ли точки крепления направляющих на корпусе и на ящике
• Не деформирована ли сама направляющая
• Ровно ли прикручена задняя часть

Многие системы позволяют регулировать положение по горизонтали, вертикали и глубине. Используйте ключ или отвёртку для микронастройки.

Практические советы по установке и выбору материалов

Для долговечности ящика выбирайте качественные материалы. Лучше всего подходит ламинированная ДСП толщиной 16 мм. Для дна допускается 8–10 мм фанера или МДФ, но только при условии использования дополнительных рёбер жёсткости.

Цвет и текстура должны соответствовать остальному интерьеру шкафа. Если ящик открытый, фасад можно сделать из стекла, дерева или акрила. Для крепления используйте конфирматы — они надёжнее саморезов и не расшатываются со временем.

При сборке соблюдайте последовательность: сначала скрепите боковины с передней стенкой, затем вставьте дно, после — заднюю стенку. Только потом устанавливайте направляющие.

Когда стоит заказать ящик на производстве

Если вы не уверены в своих расчётах или используете сложные системы (например, push-to-open), лучше заказать ящик на мебельном производстве. Профессионалы сделают точные замеры, подберут комплектующие и обеспечат идеальную подгонку. Стоимость — от 2500 до 6000 рублей, в зависимости от размеров и фурнитуры.

Экспертное мнение

По его словам, тренд — на модульные системы, где ящики комбинируются с корзинами и разделителями. Это повышает функциональность шкафа без увеличения его габаритов.

Вопросы и ответы

Заключение

Расчёт выдвижного ящика в шкафу-купе — это сочетание точных измерений, правильного выбора фурнитуры и внимания к деталям. Главное — учитывать внутренние размеры шкафа, тип направляющих и необходимые технологические зазоры. Даже небольшая ошибка в 5 мм может сделать ящик неработоспособным.

Современные решения — такие как доводчики, push-to-open и модульные системы — повышают комфорт и срок службы мебели. Если вы не уверены в своих силах, лучше доверьтесь профессионалам. Это сэкономит время, деньги и нервы.

• Всегда делайте замеры в нескольких точках и берите минимальные значения.
• Используйте шариковые направляющие с доводчиком для долговечности и комфорта.
• Оставляйте зазоры: 12–20 мм сбоку, 30–50 мм по глубине, 5–10 мм по высоте.
• Проверяйте сборку «на сухую» перед окончательной фиксацией.
• Для сложных систем рекомендуется заказывать ящики на производстве.
