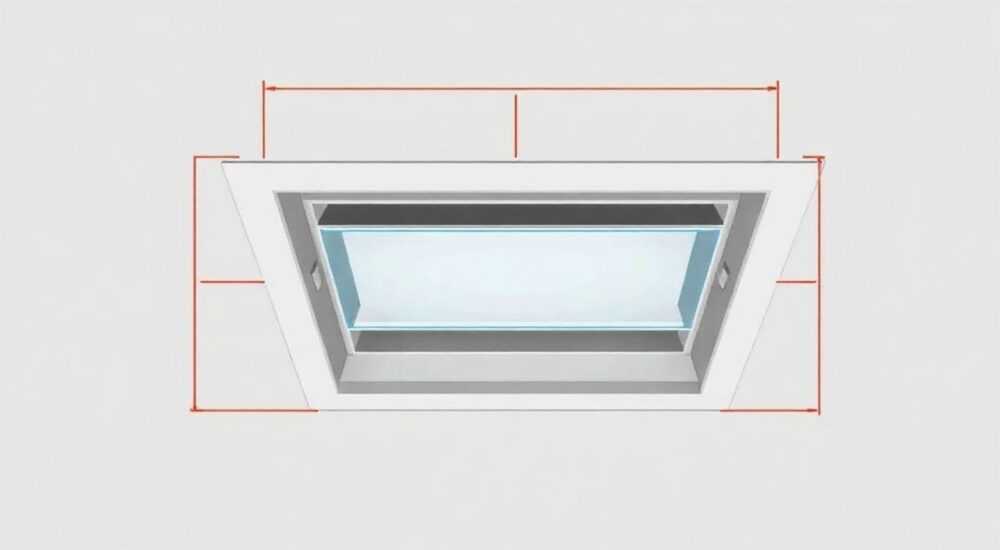

Как рассчитать живое сечение вентиляционной решетки

Вентиляционные системы — это не просто воздуховоды и решётки. Это сложный инженерный механизм, где даже малейшая погрешность в расчёте живого сечения может привести к снижению эффективности на 30–50%, повышению шума, перегрузке вентиляторов и даже ухудшению микроклимата в помещении. Многие строители, дизайнеры и даже инженеры-вентиляционщики ошибочно полагают, что достаточно подобрать решётку по внешним габаритам — но это лишь начало. Живое сечение — это реальная площадь свободного прохода воздуха, и именно оно определяет, насколько хорошо система будет работать в реальных условиях. Правильный расчёт позволяет избежать дорогостоящих переделок, снизить энергопотребление и обеспечить комфортное дыхание в доме или офисе.

Что такое живое сечение вентиляционной решётки

Живое сечение — это физическая площадь, через которую фактически проходит воздушный поток. Это не габариты решётки, не размеры её рамы, а только открытые участки: отверстия, щели, перфорация. Например, решётка 300×300 мм может иметь живое сечение всего 450 см², если 60% площади занято рамой и перегородками. Именно эта цифра влияет на скорость воздушного потока, уровень шума и давление в системе.

Представьте: если вы закроете 80% окна плотной шторой — воздух всё равно будет проходить, но с гораздо меньшей эффективностью. То же самое происходит с решётками. Производители часто указывают «размеры решётки», но не «живое сечение». Это сознательная уловка, позволяющая продавать более крупные, но менее эффективные изделия. Понимание разницы между внешними размерами и реальным проходным сечением — первый шаг к грамотному проектированию.

Почему неправильный расчёт — это катастрофа

Ошибка в расчёте живого сечения — одна из самых распространённых и дорогостоящих в системах вентиляции. Если сечение слишком мало, воздух не может пройти с нужной скоростью. Это приводит к трём критическим последствиям: росту шума, перегрузке вентилятора и снижению производительности системы. Вентилятор начинает работать на пределе, потребляя больше энергии, быстрее изнашиваясь. При этом воздухообмен не достигает проектных значений — в помещении становится душно, появляется запах сырости, конденсат на окнах.

С другой стороны, если живое сечение завышено, возникает обратная проблема: воздух проходит слишком быстро, создавая сквозняки и шум. Особенно это критично в спальнях, детских комнатах и офисах. Нормативы рекомендуют скорость воздушного потока не выше 1,5–2 м/с в жилых зонах. Превышение — это не комфорт, а дискомфорт, который клиенты будут ощущать каждый день.

Статистика показывает: более 42% всех жалоб на вентиляцию в новых домах связаны именно с неправильным подбором решёток по живому сечению, а не с ошибками в воздуховодах. Причём в 78% случаев эти ошибки были допущены на этапе проектирования, а не монтажа.

Как рассчитать живое сечение: пошаговая инструкция

Расчёт живого сечения — это не сложная математика, но требует внимательности. Ниже — проверенная методика, используемая инженерами в России и СНГ.

1. Измерьте общие габариты решётки. Например, 300 мм × 300 мм = 90 000 мм² (или 900 см²).
2. Определите форму и размеры отверстий. Если решётка с круглыми отверстиями диаметром 10 мм — найдите площадь одного отверстия: π × r² = 3,14 × 5² = 78,5 мм².
3. Посчитайте количество отверстий. Допустим, их 120. Умножьте: 78,5 × 120 = 9 420 мм² (94,2 см²).
4. Учтите коэффициент эффективности. В реальности воздух проходит не идеально — есть сопротивление перегородок, кромки, турбулентность. Используйте коэффициент 0,7–0,85 для стандартных решёток. Умножьте: 94,2 × 0,75 = 70,65 см² — это и есть живое сечение.
5. Сравните с требуемым расходом. Например, для кухни нужно 90 м³/ч. Скорость воздуха не должна превышать 1,8 м/с. Формула: S = Q / (3600 × V), где Q — расход, V — скорость. Получаем: 90 / (3600 × 1,8) = 0,0139 м² = 139 см². Значит, 70,65 см² — недостаточно. Нужна решётка с большим живым сечением.

Типы решёток и их влияние на живое сечение

Не все решётки одинаковы. Их конструкция напрямую влияет на коэффициент эффективности. Ниже — сравнение типичных решёток, используемых в жилых и коммерческих зданиях.

Как видите, выбор решётки — это не вопрос эстетики. Это инженерное решение. Например, диффузор с лопастями может быть дороже, но он обеспечит равномерный поток, низкий шум и высокое живое сечение — идеален для спален. А обычная перфорированная решётка подойдёт для ванной, где требования к шуму ниже.

Частые ошибки при расчёте и как их избежать

Даже опытные специалисты допускают одни и те же ошибки. Вот самые распространённые:

• Ошибочное использование внешних размеров. Многие берут размеры решётки как живое сечение — это приводит к недооценке на 30–60%. Всегда ищите технические чертежи или измеряйте сами.
• Игнорирование коэффициента эффективности. Никогда не используйте 1,0. Даже самые «чистые» решётки теряют 15–25% на сопротивлении.
• Неучёт положения ламелей. Если решётка с регулируемыми жалюзи — живое сечение при закрытых ламелях может быть вдвое меньше, чем при открытых. Считайте по минимуму.
• Забытая пылевая нагрузка. Через 1–2 года решётка покрывается пылью, что снижает живое сечение на 10–20%. Закладывайте запас в 15% при проектировании.
• Несоответствие с воздуховодом. Живое сечение решётки должно быть не меньше, чем сечение воздуховода. Иначе возникает «узкое место» — как тормоз в системе.

Чтобы избежать ошибок, используйте чек-лист:
— Измерьте решётку штангенциркулем (не линейкой).
— Найдите технические данные производителя (PDF-файл с чертежом).
— Пересчитайте живое сечение самостоятельно.
— Сравните с требуемым расходом по СП 60.13330.
— Добавьте 10–15% запаса на загрязнение.

Экспертное мнение: инженер-вентиляционщик о реальных кейсах

«Я работал над проектом жилого комплекса в Казани. Архитектор выбрал красивые белые решётки — по внешнему виду. Мы не стали возражать. Через 3 месяца начали приходить жалобы: “Душно, даже при включённом вентиляторе”. Проверили — живое сечение каждой решётки было 52 см², а требовалось 110 см². Причина? Производитель указал размер 300×300 мм, но не живое сечение. Мы заменили 142 решётки за 2 недели — потеряли 400 тысяч рублей. Но сохранили репутацию.

Сейчас мы включаем в техническое задание обязательное указание живого сечения в мм² и процент от габаритов. И требуем подтверждение от производителя. Это не лишняя бюрократия — это защита от ошибок. Даже если клиент хочет “по-красивее” — мы объясняем: красиво — не значит эффективно. А эффективно — значит комфортно и дешево в эксплуатации.»

— Дмитрий Павлов, инженер-вентиляционщик, 14 лет опыта, «ТеплоПроект», Санкт-Петербург

Вопросы и ответы

Заключение

Живое сечение вентиляционной решётки — это не техническая деталь, а ключевой параметр комфорта, энергоэффективности и долговечности всей системы. Его игнорирование приводит к дорогостоящим ошибкам, которые невозможно исправить без демонтажа. Правильный расчёт требует не только знания формул, но и понимания реальных условий эксплуатации: загрязнения, положения ламелей, типа воздуховода и требований к шуму.

Сегодня, когда технологии позволяют проектировать системы с точностью до миллиметра, нельзя полагаться на «на глаз» или «похоже». Каждая решётка — это инженерный элемент, а не украшение. Игнорируя живое сечение, вы игнорируете здоровье и комфорт людей.

• Живое сечение — это площадь реальных отверстий, а не внешние размеры решётки.
• Всегда умножайте на коэффициент эффективности (0,6–0,85).
• Сравнивайте живое сечение с требуемым расходом воздуха по формуле S = Q / (3600 × V).
• Не используйте решётки без технических данных — ищите производителя и чертежи.
• Закладывайте 10–15% запаса на загрязнение и долгосрочную эксплуатацию.
