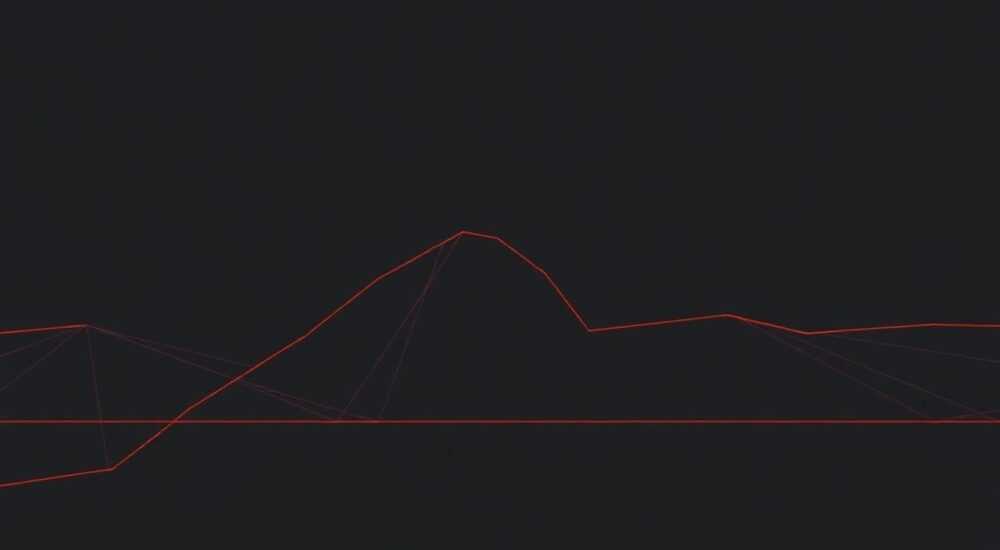

Как разделить полилинию в автокаде

Разделение полилинии в AutoCAD — одна из базовых, но чрезвычайно важных операций при работе с чертежами. Независимо от того, создаете ли вы архитектурные планы, инженерные схемы или геодезические карты, нередко возникает необходимость разбить сложный объект на части для точного редактирования. В отличие от простых линий, полилиния представляет собой единый составной объект, и стандартные команды удаления или обрезки не всегда позволяют получить нужный результат. Именно поэтому важно понимать, как правильно выполнить разделение, сохранив целостность чертежа и обеспечив точность геометрии.

Зачем нужно разделять полилинии в AutoCAD?

Полилиния — это последовательность соединённых между собой отрезков и дуг, объединённых в один объект. Такая структура удобна для построения контуров, маршрутов, границ участков и других замкнутых или разомкнутых форм. Однако её основное преимущество — целостность — становится препятствием, когда требуется изменить только часть объекта.

Например, при проектировании ландшафта может потребоваться выделить отдельный участок тротуара для добавления бордюра. Или в электрической схеме необходимо вставить символ устройства на определённом участке кабельной трассы. В таких случаях единственный способ — разбить полилинию на фрагменты, чтобы вставить новый элемент или изменить свойства одного из сегментов.

Также важно учитывать, что после разделения теряются некоторые свойства полилинии: например, единая толщина линии, тип линии или цвет. Поэтому перед началом работы рекомендуется сохранить копию оригинального объекта или использовать слои для организации чертежа.

Основные методы разделения полилинии

В AutoCAD существует несколько способов разделения полилинии, каждый из которых подходит для определённых задач. Выбор метода зависит от требуемой точности, количества точек разрыва и дальнейших действий с объектами.

Первый и самый распространённый подход — использование команды РАСЧЛЕН (EXPLODE). Эта команда превращает полилинию в набор отдельных отрезков и дуг, после чего с каждым элементом можно работать индивидуально. Это полезно, если вам нужно изменить форму, длину или угол наклона отдельного сегмента.

Второй метод — применение команды РАЗР (BREAK). Она позволяет сделать разрыв в одной или двух точках выбранной полилинии. При этом объект остаётся полилинией, но уже с разрывом. Этот способ подходит, когда нужно просто «разорвать» линию, не разбивая её полностью.

Третий вариант — использование команды РАЗДЕЛИТЬ (DIVIDE) или МЕТКИ (MEASURE), которые позволяют равномерно разбить полилинию на сегменты с помощью точек. Эти точки затем могут использоваться как ориентиры для дальнейшего редактирования.

Пошаговое руководство: как разделить полилинию

Давайте рассмотрим два наиболее практичных сценария: полное расчленение полилинии и создание разрыва в заданной точке.

Способ 1: Полное расчленение полилинии

Этот метод используется, когда требуется максимальный контроль над каждым сегментом.

1. Выберите полилинию на чертеже с помощью курсора.
2. Введите в командной строке РАСЧЛЕН (или EXPLODE) и нажмите Enter.
3. Объект будет разбит на отдельные отрезки и дуги.
4. Теперь вы можете выбрать любой сегмент и редактировать его: перемещать, удалять, изменять длину.

Способ 2: Создание разрыва в полилинии

Используется, когда нужно временно прервать линию для вставки другого объекта.

1. Выберите полилинию.
2. Введите команду РАЗР (BREAK).
3. Укажите первую точку разрыва — это начальная точка разрыва.
4. Укажите вторую точку — конец разрыва. Если хотите разорвать в одной точке, нажмите Enter после первой.

После этого в указанном месте появится разрыв. Остальная часть полилинии остаётся неизменной, включая свойства линии.

Способ 3: Разделение по точкам

Иногда нужно разбить полилинию на равные части. Для этого:

1. Введите команду РАЗДЕЛИТЬ (DIVIDE).
2. Выберите полилинию.
3. Введите количество сегментов, на которые нужно разделить объект.
4. AutoCAD установит на полилинии блоки точек, которые можно использовать как ориентиры.

Чтобы фактически разделить полилинию по этим точкам, потребуется дополнительная обработка — например, использование LISP-скрипта или стороннего инструмента.

Типичные ошибки и как их избежать

Новички часто сталкиваются с проблемами при попытке разделить полилинию. Вот самые распространённые ошибки и способы их решения.

Ошибка 1: Команда РАЗР не работает

Причина — пользователь пытается применить РАЗР к объекту, который не является полилинией. Например, это может быть обычный отрезок или группа. Убедитесь, что объект действительно является полилинией: выберите его и проверьте свойства (Ctrl+1). Если тип — «LWPOLYLINE» или «POLYLINE», всё в порядке.

Ошибка 2: После РАСЧЛЕН линии исчезают или теряют стиль

Это нормальное поведение. После расчленения полилиния теряет свои глобальные свойства. Чтобы избежать путаницы, перед выполнением команды скопируйте объект на отдельный слой или сохраните в буфер обмена.

Ошибка 3: Разрыв получается слишком большим или в неправильном месте

AutoCAD чувствителен к точности указания точек. Всегда используйте объектную привязку (OSNAP): включите режимы «Ближайшая», «На объекте», «Пересечение». Это гарантирует, что разрыв будет сделан точно там, где нужно.

Продвинутые инструменты и альтернативные подходы

Помимо встроенных команд, AutoCAD предлагает расширенные возможности через LISP, .NET API и сторонние плагины.

Один из популярных LISP-скриптов — BreakPoly.lsp, который позволяет разбивать полилинию в указанной точке без необходимости указывать две точки разрыва. Это особенно полезно при массовой обработке чертежей.

Также доступны приложения из Autodesk App Store, например:

• PolyTools — добавляет функции редактирования полилиний, включая автоматическое разделение по слоям или свойствам;
• Civil Tools — полезен для геодезистов, позволяет разделять полилинии по отметкам или уклонам.

Если вы работаете с большими проектами, рекомендуется использовать параметрические ограничения и динамические блоки. Они позволяют создавать «умные» полилинии, которые автоматически разделяются при изменении условий.

Экспертное мнение

Он также отмечает, что в крупных командах важно стандартизировать методы редактирования: «Если одни разбивают полилинии через РАСЧЛЕН, а другие — через LISP, это ведёт к несовместимости файлов. Утвердите единый протокол работы с полилиниями на уровне компании.»

Вопросы и ответы

Заключение

Разделение полилинии в AutoCAD — это не просто техническая операция, а важный этап точного проектирования. Умение выбирать правильный метод в зависимости от задачи позволяет экономить время, избегать ошибок и поддерживать высокое качество чертежей.

• Для полного редактирования сегментов используйте РАСЧЛЕН, но помните о потере свойств.
• Для точечных разрывов — команда РАЗР с включённой привязкой OSNAP.
• Автоматизация через LISP и сторонние плагины значительно ускоряет работу.
• Сохраняйте оригиналы объектов перед редактированием.
• Стандартизируйте процессы в команде для совместимости чертежей.
