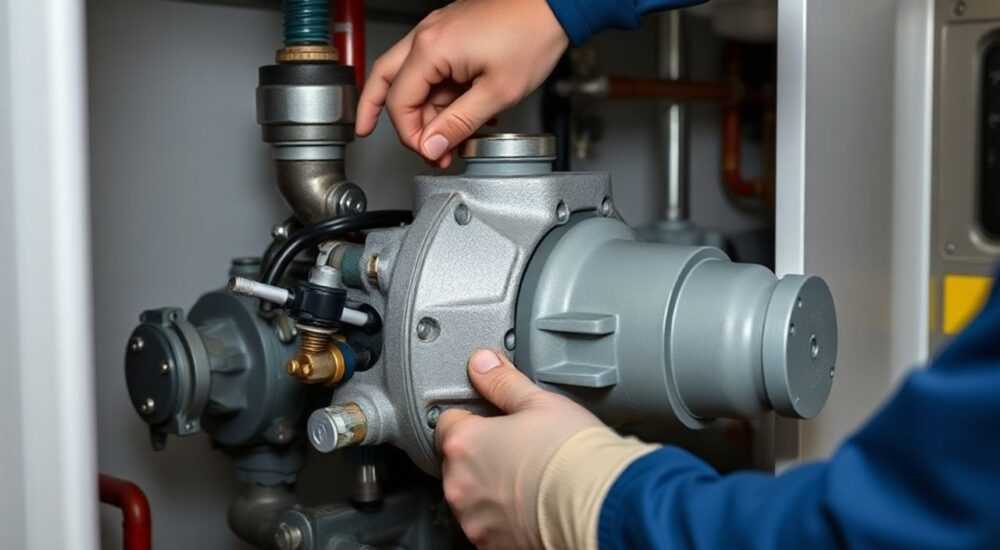

Как разобрать насос котла навьен

Разбор насоса котла Навьен — ответственная процедура, требующая технических знаний и аккуратности. При правильном подходе её можно выполнить самостоятельно, сэкономив на вызове мастера, но только при соблюдении всех мер безопасности и чётком следовании инструкциям. Главное — отключить электропитание и подачу газа, слить теплоноситель и использовать подходящий инструмент.

Диагностика неисправностей насоса

Циркуляционный насос — «сердце» системы отопления. Его задача — обеспечивать движение теплоносителя по контурам обогрева. В котлах Navien (например, серий NCB, ACE, Deluxe) используются встроенные насосы Grundfos или аналогичные OEM-модели. Признаки поломки могут быть прямыми и косвенными. К прямым относятся отсутствие движения воды, шум, блокировка котла. К косвенным — неравномерный прогрев радиаторов, снижение температуры в доме, ошибки на дисплее.

Наиболее частые коды ошибок, связанные с насосом:

• 02 — ошибка розжига, может указывать на недостаточный поток;
• 10 — перегрев, часто возникает при остановке насоса;
• 36 — сбой в работе насоса ГВС или отопления.

Перед разборкой важно провести первичную диагностику. Проверьте напряжение на клеммах насоса (должно быть около 220–230 В). Убедитесь, что автоматика котла подаёт сигнал на включение. Если напряжение есть, но насос не крутится — вероятен механический износ или заклинивание ротора.

Также стоит оценить состояние теплоносителя. Жёсткая вода, антифриз низкого качества или отсутствие фильтра тонкой очистки ускоряют износ подшипников и крыльчатки. Статистика сервисных центров показывает, что до 40% поломок насосов связаны именно с качеством теплоносителя, а не с заводским браком.

Когда нужна разборка, а когда — замена?

Не всегда ремонт оправдан. Если насос старше 7 лет, имеет следы коррозии, потёки масла или деформацию корпуса — проще установить новый. Разборка целесообразна при:

• заклинившем роторе из-за отложений;
• износе уплотнительной прокладки;
• слабом вращении, которое можно устранить чисткой.

Если же обнаружены трещины в корпусе, повреждённые обмотки или выработка подшипников — лучше заменить узел целиком. Современные насосы для котлов Навьен стоят от 5 до 9 тысяч рублей, что делает капитальный ремонт экономически нецелесообразным.

Подготовка к разборке: что нужно знать

Прежде чем приступать к разборке, необходимо обеспечить безопасность и подготовить инструмент. Работа с газовым котлом связана с рисками, поэтому игнорирование базовых правил может привести к утечке газа, повреждению оборудования или травме.

Первое — отключите котёл от электросети. Используйте автоматический выключатель в щитке, а не просто кнопку питания. Затем перекройте подачу газа на котёл, закрыв вентиль перед устройством. Это обязательная мера, даже если вы не работаете с газовой частью.

Далее — слив теплоносителя. Откройте сливной кран в системе отопления, подставьте ёмкость объёмом не менее 10 литров. Уровень жидкости должен опуститься ниже уровня насоса. Не сливайте полностью весь объем — это может привести к завоздушиванию системы при запуске.

Инструменты, которые понадобятся:

1. Набор ключей (головки TORX T20, T25);
2. Разводной или накидной ключ (на 13 мм);
3. Отвёртка с плоским и крестовым шлицем;
4. Пинцет или тонкие пассатижи;
5. Чистая ветошь, емкость для деталей;
6. Силиконовый спрей или WD-40 (для застывших креплений).

Убедитесь, что рабочая зона хорошо освещена. Лучше работать при дневном свете или с дополнительной лампой. Все снятые детали складывайте в порядке их демонтажа — это упростит сборку.

Модели насосов в котлах Навьен

Navien использует несколько типов насосов:

• Grundfos UPS 25-40/60 — классическая модель с ручной регулировкой скорости;
• Grundfos Alpha — современный насос с автоматической адаптацией к нагрузке;
• OEM-аналоги — менее дорогие варианты, внешне похожие на Grundfos.

Разборка отличается в зависимости от модели. Например, у насосов Alpha больше электроники, и они чувствительны к статическому электричеству. Учитывайте это при обращении.

Пошаговая разборка насоса котла Навьен

Теперь переходим к самой процедуре. Ниже — универсальный алгоритм для большинства моделей Navien с насосом типа UPS.

Шаг 1: Демонтаж передней крышки насоса

Откройте лицевую панель котла. На моделях NCB и Deluxe она крепится на защёлках или винтах. Аккуратно снимите её, не повредив проводку. Найдите насос — он расположен в нижней части, между теплообменниками.

Отсоедините электрический разъём. Обычно это пластиковый коннектор с фиксатором. Нажмите на язычок и потяните вниз. Не тяните за провода — можно оборвать контакт.

Шаг 2: Откручивание крепёжных болтов

С помощью головки TORX T25 открутите три болта, фиксирующих насос к корпусу котла. Один болт находится сверху, два — по бокам. Сохраните их в отдельной ёмкости.

Аккуратно извлеките насос. Он плотно сидит в посадочном месте, поэтому может потребоваться лёгкое покачивание. Не применяйте силу — можно повредить уплотнительные кольца.

Шаг 3: Разборка корпуса насоса

Положите насос на чистую поверхность. Осмотрите уплотнительные кольца — они должны быть эластичными, без трещин. Если резина потрескалась — замените её.

Открутите четыре винта по периметру крышки насоса. Поднимите крышку, стараясь не потерять маленькую пружину и шайбу, которые могут выпасть. Извлеките ротор — металлический вал с крыльчаткой на конце.

Обратите внимание на состояние подшипников. Они должны свободно вращаться, без люфта. Налёт белого или коричневого цвета — признак жёсткой воды. Удалите его мягкой щёткой и спреем для чистки электроники.

Шаг 4: Очистка и диагностика

Промойте крыльчатку и внутреннюю полость насоса дистиллированной водой. Не используйте агрессивные растворители — можно повредить пластик. Протрите все детали сухой тканью.

Проверьте, свободно ли вращается ротор вручную. Если движение затруднено — возможно, причина была именно в отложениях. После чистки он должен вращаться плавно, без заеданий.

Типичные ошибки и как их избежать

Даже опытные мастера допускают просчёты при ремонте котлов. Вот самые распространённые:

• Не сливать теплоноситель — приводит к протечкам и повреждению электроники.
• Использовать неподходящие инструменты — например, обычную отвёртку вместо TORX, что повреждает шлицы.
• Путаница в подключении проводов — особенно при наличии нескольких разъёмов.
• Перетяжка крепёжных болтов — деформирует корпус и нарушает герметичность.
• Установка обратно загрязнённых уплотнителей — основная причина течи после сборки.

Особенно опасна ошибка с полярностью. Хотя насосы Navien не имеют строгой полярности, неправильное подключение может привести к обратному вращению ротора и сбою в циркуляции.

Сборка и запуск после ремонта

Сборка — не менее важный этап, чем разборка. Действуйте в обратном порядке, но с учётом нюансов.

Порядок сборки

1. Установите ротор на место, убедитесь, что он сел до упора.
2. Поставьте крышку, равномерно затяните винты крест-накрест.
3. Верните насос в посадочное место, совместив уплотнительные кольца.
4. Закрутите крепёжные болты, не перетягивая — момент затяжки не более 5 Н·м.
5. Подключите электрический разъём до щелчка.

После сборки медленно откройте краны подачи теплоносителя. Дайте системе наполниться и удалите воздух через краны Маевского на радиаторах. Только после этого включайте питание котла.

Первый запуск наблюдайте внимательно. Убедитесь, что насос работает без шума, вибрации и течи. Проверьте, нагреваются ли радиаторы. Если всё в норме — ремонт успешен.

Что делать, если насос не запускается?

Если после сборки котёл не включается или выводит ошибку:

• Проверьте наличие напряжения на разъёме;
• Убедитесь, что система заполнена водой (низкий уровень вызывает блокировку);
• Попробуйте вручную провернуть ротор — возможно, осталось заедание.

Иногда требуется сброс ошибки: удерживайте кнопку включения 5 секунд. Если проблема остаётся — вероятно, повреждена плата управления или сам насос требует замены.

Экспертное мнение

Она также рекомендует проводить профилактическое обслуживание каждые 2–3 года: промывка системы, замена фильтра, проверка насоса. Это снижает риск аварий на 70%.

Вопросы и ответы

Заключение

Разборка насоса котла Навьен — технически доступная, но ответственная операция. Она позволяет устранить заклинивание, очистить узлы и продлить срок службы оборудования. Однако успех зависит от точности, аккуратности и соблюдения последовательности действий.

• Перед разборкой обязательно отключите питание, газ и слейте теплоноситель.
• Используйте только подходящий инструмент, особенно TORX-головки.
• Не пренебрегайте состоянием уплотнителей — их замена стоит копейки, но предотвращает течь.
• После сборки тщательно удалите воздух из системы перед запуском.
• Проводите профилактику каждые 2–3 года для продления срока службы насоса.
