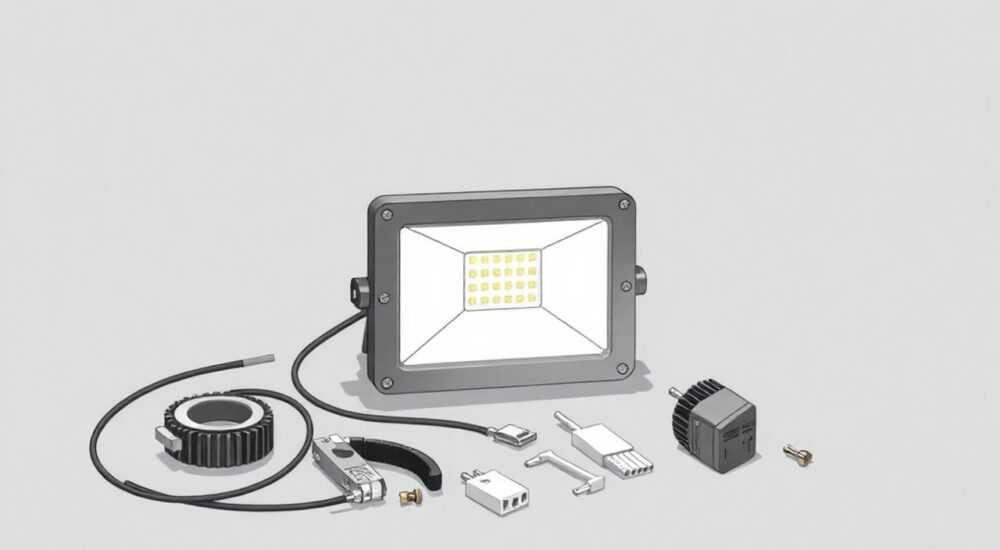

Как разобрать прожектор светодиодный 50 ватт

Светодиодные прожекторы мощностью 50 Вт — популярное решение для наружного и промышленного освещения благодаря высокой светоотдаче, энергоэффективности и долгому сроку службы. Однако при поломке или необходимости замены матрицы, драйвера или установке дополнительных элементов (например, радиатора) возникает задача: как аккуратно и безопасно разобрать устройство, не повредив его конструкцию. Это требует понимания устройства прибора, знания типов креплений и соблюдения техники безопасности.

Устройство светодиодного прожектора 50 Вт

Светодиодный прожектор 50 Вт состоит из нескольких ключевых компонентов, каждый из которых выполняет свою функцию. Основные части — это светодиодная матрица, драйвер питания, оптическая система (линза или рассеиватель), корпус, радиатор и герметизирующие элементы. Матрица генерирует свет, а драйвер стабилизирует ток, подаваемый на неё. Радиатор отводит тепло, предотвращая перегрев чипов.
Корпус чаще всего выполнен из алюминия с анодированным покрытием — это обеспечивает прочность и устойчивость к коррозии. Задняя крышка может быть закреплена винтами, защёлками или герметичным соединением типа IP65/IP66. Некоторые модели используют термоклей для фиксации платы на радиаторе, что усложняет разборку.
Оптическая часть — обычно линза или поликарбонатный рассеиватель — крепится к передней панели с помощью резьбы, защёлок или герметика. Отдельные производители применяют комбинированные решения: например, винтовое крепление с силиконовой прокладкой для защиты от влаги.

Основные компоненты и их назначение

• Светодиодная матрица — источник света, преобразует электричество в световое излучение. Располагается на металлической подложке, плотно прилегающей к радиатору.
• Драйвер — электронный блок, обеспечивающий стабильный ток. Может быть встроенным или внешним. Во многих 50-ваттных моделях он расположен внутри корпуса.
• Радиатор — отводит тепло от матрицы. Часто имеет ребристую поверхность для увеличения площади теплообмена.
• Корпус — защищает внутренние компоненты от механических повреждений, пыли и влаги.
• Герметичные прокладки и уплотнители — предотвращают попадание влаги, особенно важны для уличного использования.

Подготовка к разборке: что нужно знать и подготовить

Перед тем как приступить к разборке, важно оценить состояние прожектора, его модель и степень защиты. Если устройство установлено на улице, велика вероятность, что все соединения герметичны. Также стоит проверить наличие гарантийного талона — разборка может аннулировать гарантию.
Необходимые инструменты:

• Отвёртки (крестовые, плоские, Torx — в зависимости от винтов)
• Пластиковый шпатель или скребок (для аккуратного вскрытия защёлок)
• Пинцет (для работы с мелкими деталями)
• Паяльная станция (при необходимости ремонта драйвера)
• Мультиметр (для диагностики цепей)
• Резиновые перчатки и защитные очки (для безопасности)

Обязательно отключите питание. Даже если прожектор выключен, в драйвере может сохраняться заряд. Подождите 10–15 минут после отключения, чтобы конденсаторы разрядились.

Как определить тип крепления

Существует три основных типа крепления задней крышки:

1. Винтовое — самый простой вариант. Крышка крепится 4–6 винтами, легко снимается отвёрткой.
2. Резьбовое — крышка накручивается на корпус, как колпачок. Требует осторожности, чтобы не повредить резьбу.
3. Клеевое/герметичное — используется силиконовый герметик. Разборка возможна только с частичным повреждением уплотнения.

Если вы не уверены в типе крепления, осмотрите стык между корпусом и крышкой. Наличие малозаметных винтов под силиконовой прокладкой — частая «ловушка» для новичков.

Пошаговая инструкция по разборке

Разборка 50-ваттного светодиодного прожектора — процесс, требующий внимательности и аккуратности. Ниже приведён универсальный алгоритм, применимый к большинству моделей.

Шаг 1: Отключение питания и подготовка рабочего места

Отключите прожектор от сети. Если он подключён через автомат, отключите соответствующую линию. Работайте на чистой, сухой поверхности с антистатическим покрытием. Положите мягкую ткань под корпус, чтобы не поцарапать его.

Шаг 2: Снятие передней панели или рассеивателя

Начните с передней части. Если рассеиватель закреплён винтами — открутите их. При резьбовом креплении медленно вращайте против часовой стрелки. Не используйте металлические рычаги — можно поцарапать поверхность. Пластиковый шпатель поможет аккуратно поддеть края.

Шаг 3: Доступ к внутренним компонентам

После снятия передней панели вы увидите светодиодную матрицу и, возможно, часть драйвера. Обратите внимание на провода, идущие к контактам. Зафиксируйте их положение, чтобы не перепутать при сборке.

Шаг 4: Снятие задней крышки

Если крышка крепится винтами — открутите их. При резьбовом соединении вращайте корпус против часовой стрелки. Если используется герметик, равномерно прогрейте стык строительным феном и аккуратно подденьте крышку пластиковым клином.

Шаг 5: Извлечение драйвера и диагностика

Аккуратно отпаяйте или отсоедините разъём драйвера. Проверьте его мультиметром: входное и выходное напряжение, целостность конденсаторов. Частые причины неисправности — вздутые конденсаторы, обрыв дорожек, пробой диодного моста.

Шаг 6: Работа с матрицей

Если матрица приклеена к радиатору, её нужно осторожно отслоить. Используйте нагрев до 80 °C и тонкий шпатель. Не гните плату — хрупкие дорожки могут оборваться.

Типичные ошибки и как их избежать

Многие пользователи сталкиваются с трудностями при разборке из-за незнания конструктивных особенностей. Вот наиболее распространённые ошибки:

• Применение чрезмерных усилий — особенно при работе с пластиковыми защёлками. Это приводит к трещинам и невозможности повторной сборки.
• Использование металлических инструментов для вскрытия — риск повреждения дорожек, матрицы и корпуса.
• Игнорирование разрядки драйвера — даже при отключенном питании конденсаторы могут ударить током.
• Нарушение герметичности — после разборки важно восстановить уплотнение, иначе в корпус попадёт влага.

Что делать, если крышка не снимается?

Если после всех манипуляций крышка не поддаётся:

• Проверьте наличие скрытых винтов под наклейками или силиконом.
• Прогрейте стык феном — температура 60–80 °C размягчает большинство герметиков.
• Не используйте молоток или зубило — это гарантированно испортит корпус.

Практическое применение разборки: ремонтируем и модернизируем

Разборка прожектора открывает возможности для ремонта и улучшения характеристик. Например, можно заменить вышедший из строя драйвер на более качественный импульсный блок, улучшить теплоотвод, установить матрицу с другим цветовым температурным режимом (тёплый/холодный свет).

Ремонт драйвера

Наиболее частая поломка — выход из строя электролитических конденсаторов. Их можно заменить на аналоги с бóльшим сроком службы (например, серии Panasonic FC). Также проверяют диодный мост и ШИМ-контроллер.

Улучшение охлаждения

Если прожектор работает в условиях высоких температур, можно:

• Нанести термопасту между матрицей и радиатором
• Увеличить площадь радиатора (при наличии места)
• Очистить рёбра от пыли и грязи

Замена матрицы

COB-матрицу можно заменить на SMD-плату с тем же энергопотреблением, но лучшим распределением света. Однако учтите, что это может потребовать изменения оптики.

Экспертное мнение

По её словам, около 60% отказов связана не с самими светодиодами, а с драйверами и плохим теплоотводом. Особенно уязвимы модели с полностью закрытым корпусом и минимальным радиатором.

Вопросы и ответы

Заключение

Разборка светодиодного прожектора 50 Вт — выполнимая задача, доступная даже начинающим. Главное — действовать аккуратно, использовать подходящие инструменты и помнить о безопасности. Понимание конструкции устройства позволяет не только устранить неисправность, но и улучшить его характеристики.

• Перед разборкой обязательно отключите питание и дайте драйверу разрядиться.
• Определите тип крепления — винтовое, резьбовое или клеевое — чтобы не повредить корпус.
• Используйте пластиковые инструменты и строительный фен для безопасного вскрытия.
• После ремонта восстановите герметичность, особенно для уличных моделей.
• Разборка открывает возможности для модернизации: замены драйвера, улучшения охлаждения и повышения эффективности.
