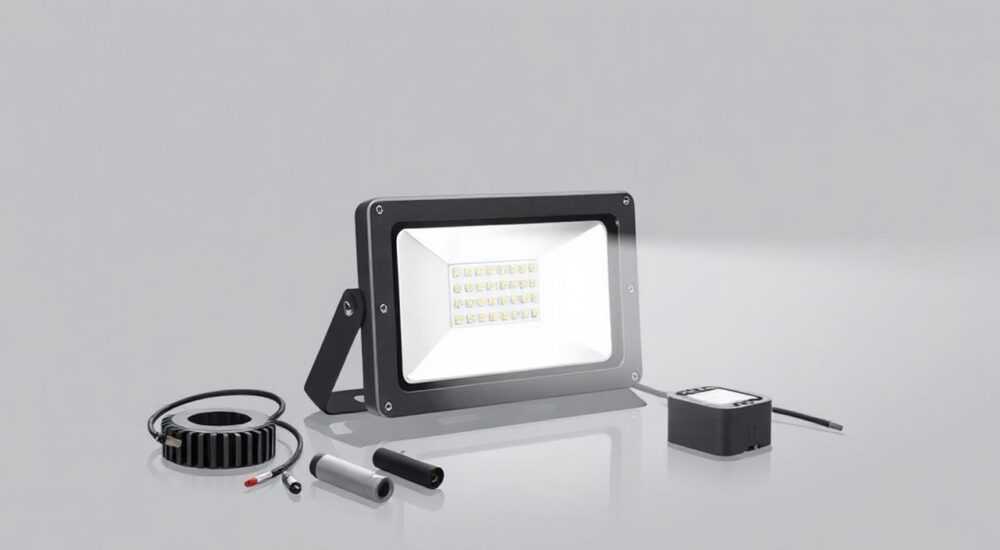

Как разобрать прожектор светодиодный сдо 06

Светодиодные прожекторы, такие как модель СДО 06, широко применяются для освещения территорий, фасадов зданий, складов и улиц благодаря своей энергоэффективности и долговечности. Однако при выходе из строя или необходимости обслуживания возникает вопрос: как правильно разобрать устройство, не повредив его компоненты? Это особенно актуально, если вы планируете замену светодиодной матрицы, чистку от пыли, диагностику драйвера или модернизацию системы охлаждения. Процесс требует аккуратности, знания конструкции и соблюдения техники безопасности.

Устройство светодиодного прожектора СДО 06

Прожектор СДО 06 — это типовой представитель линейки мощных светодиодных светильников, предназначенных для наружного и полупромышленного освещения. Его конструкция включает несколько ключевых элементов: алюминиевый радиатор, светодиодную матрицу, оптическую линзу или рассеиватель, импульсный драйвер питания, герметичный корпус и крепёжные элементы. Радиатор выполняет двойную функцию: он служит основой для крепления и одновременно отводит тепло от светодиодов, предотвращая их перегрев.

Матрица, как правило, закреплена на металлической подложке и приклеена к радиатору термоклеем либо зафиксирована винтами. Драйвер находится в отдельном отсеке, защищённом от влаги и пыли. Корпус выполнен из ударопрочного пластика или алюминия и имеет степень защиты IP65–IP67, что делает его устойчивым к внешним воздействиям. Герметичность обеспечивается резиновыми уплотнителями и заливкой компаундом в некоторых моделях.

Понимание внутреннего устройства позволяет точно спланировать разборку. Например, если драйвер залит компаундом, его извлечение потребует дополнительных усилий. Также важно знать, где расположены точки крепления — часто они скрыты под наклейками или декоративными заглушками. Незнание этого может привести к повреждению корпуса.

Подготовка к разборке: инструменты и меры безопасности

Перед началом работ необходимо подготовить рабочее место и инструменты. Во-первых, убедитесь, что прожектор полностью отключён от электросети. Даже небольшое напряжение на входных клеммах может быть опасным. Работайте только на обесточенном оборудовании, используя тестер для проверки отсутствия напряжения.

Основной набор инструментов включает:

• Крестовую и плоскую отвёртки подходящего размера;
• Шестигранник (чаще всего на 2 мм или 2,5 мм);
• Пластиковую лопатку для аккуратного вскрытия защёлок;
• Пинцет и пассатижи с изолированными ручками;
• Мультиметр для диагностики цепей;
• Фонарик или налобный свет для лучшей видимости.

Рабочая поверхность должна быть чистой, сухой и покрытой антистатическим ковриком или тканью. Все мелкие детали — винты, шайбы, уплотнители — лучше складывать в отдельную ёмкость с маркировкой. Это поможет избежать потерь при сборке.

Особое внимание уделите защите глаз и рук. При вскрытии корпуса возможны осколки пластика, особенно если использовались клеевые соединения. Если внутри обнаружен компаунд, работайте в перчатках — некоторые составы вызывают раздражение кожи.

Пошаговая инструкция по разборке СДО 06

Процесс разборки можно разделить на несколько этапов. Следуя им последовательно, вы минимизируете риск повреждения устройства.

1. Отключите питание и снимите прожектор с крепления. Отвинтите кронштейн или хомут, который фиксирует прибор на стене или столбе. Установите его на ровную поверхность.
2. Осмотрите заднюю часть корпуса. Найдите все винты, в том числе под наклейками или резиновыми заглушками. Иногда производители маскируют один из винтов под сертификационную метку.
3. Аккуратно открутите все крепления. Используйте подходящую отвёртку, чтобы не сорвать шлицы. Сохраните каждый винт — их количество и длина могут отличаться.
4. Отделите заднюю крышку. После снятия винтов крышка должна легко сниматься. Если она приклеена, аккуратно вставьте пластиковую лопатку и медленно продвигайтесь по периметру.
5. Достаньте блок драйвера. Отсоедините провода, ведущие к матрице. Пометьте полярность, чтобы не перепутать при сборке. Если драйвер залит компаундом, его извлечение невозможно без разрушения — в этом случае ремонт ограничен.
6. Отделите светодиодную матрицу от радиатора. Ослабьте винты крепления или, при наличии термоклея, аккуратно подденьте плату. Не используйте острые металлические предметы — можно повредить контактные дорожки.
7. Произведите визуальный осмотр всех компонентов. Обратите внимание на признаки перегрева, вздутия конденсаторов, окисление контактов и повреждение изоляции.

Когда использовать нагрев

Если матрица приклеена термоклеем, её можно аккуратно прогреть феном до 80–100 °C. Это снижает вязкость клея и облегчает демонтаж. Держите фен на расстоянии 10–15 см и равномерно прогревайте участок в течение 1–2 минут.

Типичные проблемы при разборке и как их избежать

Несмотря на простоту конструкции, пользователи часто сталкиваются с трудностями. Одна из самых распространённых — срыв шлица винта. Это происходит при использовании неподходящей отвёртки или чрезмерного усилия. Чтобы избежать этого, всегда выбирайте инструмент, идеально соответствующий типу крепежа.

Другая частая ошибка — повреждение уплотнительной прокладки при вскрытии. Резиновый силиконовый уплотнитель легко рвётся, особенно если он старый и потерял эластичность. При сборке это приведёт к потере герметичности и попаданию влаги внутрь корпуса. Аккуратно поддевайте его лопаткой и не торопитесь.

Также распространённая ошибка — потеря ориентации при подключении. Без маркировки проводов легко перепутать «плюс» и «минус», что приведёт к выходу из строя матрицы после включения. Рекомендуется фотографировать каждое соединение до его разрыва.

Практическое применение разборки: ремонт, модернизация, чистка

Разборка прожектора — не самоцель, а средство для решения конкретных задач. Наиболее частые причины:

• Диагностика неисправности. Мерцание, полное отсутствие свечения или снижение яркости могут указывать на неисправность драйвера, обрыв цепи или перегоревшие светодиоды.
• Замена драйвера. Самый распространённый элемент отказа — импульсный источник питания. Его можно заменить на аналог с такими же параметрами: выходное напряжение, ток, мощность.
• Очистка от пыли и грязи. Особенно актуально для прожекторов, установленных в пыльных или влажных условиях. Пыль на радиаторе снижает теплоотвод, что ускоряет деградацию светодиодов.
• Модернизация. Возможна установка более мощной матрицы или добавление активного охлаждения. Однако будьте осторожны: увеличение мощности без адаптации системы охлаждения приведёт к быстрому перегреву.

После чистки радиатора рекомендуется нанести новый слой термопасты перед установкой матрицы. Это улучшит теплопередачу и продлит срок службы светодиодов.

Экспертное мнение

Интервью с Сергеем Волковым, главным инженером сервисного центра LED-Pro

— Сергей, какие ошибки чаще всего допускают домашние мастера при разборке СДО 06?

— Прежде всего — игнорирование степени защиты. Люди забывают, что IP65 означает герметичность, и после разборки не восстанавливают уплотнения. Вторая ошибка — попытка ремонта драйвера без понимания электроники. Лучше заменить его целиком. И третья — использование некачественных аналогов при модернизации. Дешёвая матрица быстро выйдет из строя даже при хорошем охлаждении.

— Что вы посоветуете тем, кто хочет просто почистить прожектор?

— Разборка для чистки оправдана, но только если вы готовы правильно всё собрать обратно. Используйте сжатый воздух, мягкую щётку и изопропиловый спирт для контактов. Главное — не повредить оптику и не оставить влагу внутри.

Вопросы и ответы

Заключение

Разборка светодиодного прожектора СДО 06 — процесс, требующий внимательности, правильного инструмента и понимания конструкции. Он открывает возможности для диагностики, ремонта и продления срока службы оборудования. Главное — действовать аккуратно, соблюдать последовательность и не пренебрегать мерами безопасности.

• Всегда отключайте питание перед началом работ.
• Используйте подходящий инструмент, чтобы не повредить крепёж.
• Фиксируйте положение всех деталей и проводов перед разъединением.
• После разборки проверяйте состояние уплотнителей и термопасты.
• При сомнениях в ремонте — замените драйвер на совместимый аналог.
