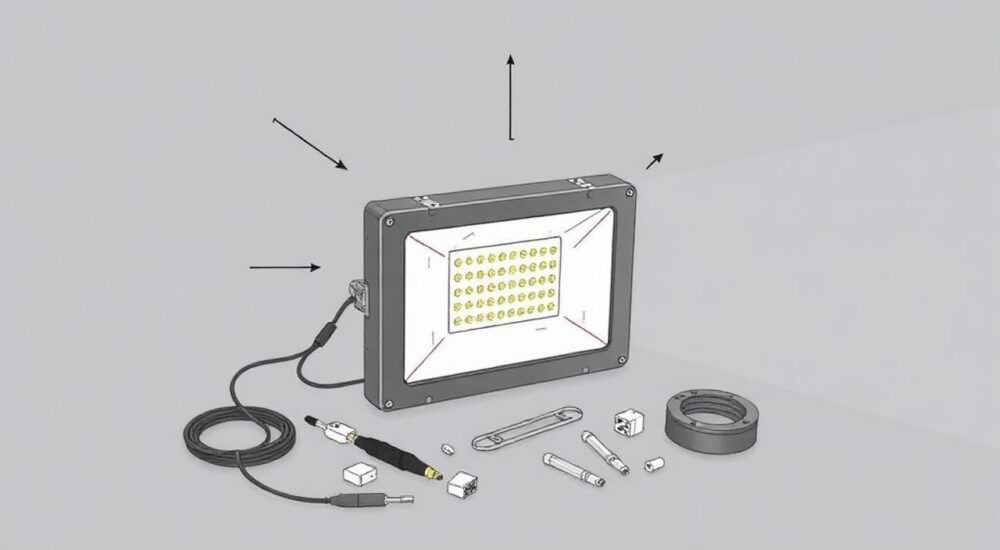

Как разобрать светодиодный прожектор 100w

Светодиодные прожекторы 100 Вт — популярное решение для наружного освещения: от промышленных объектов до частных домов и дач. Они экономичны, долговечны и обеспечивают яркий, равномерный свет. Однако даже самые надёжные модели со временем требуют обслуживания: перегорает драйвер, запотевает линза, выходит из строя LED-модуль. Разобрать прожектор — не просто ремонт, а необходимая процедура для продления срока службы и предотвращения полного выхода из строя. Главное — действовать аккуратно, соблюдая технику безопасности и последовательность. Неправильная разборка может повредить герметичность, нарушить тепловой контакт или сломать крепления, что приведёт к выходу устройства из строя уже через пару месяцев.

Зачем разбирать светодиодный прожектор 100 Вт?

Многие считают, что светодиодные приборы — это «всё в одном» и не подлежат ремонту. Это заблуждение. Прожектор 100 Вт — это сложная система: LED-матрица, драйвер, радиатор, корпус, уплотнители, оптика. Каждый элемент может выйти из строя. Разборка нужна не только при полном отсутствии света, но и при признаках деградации: мигании, тусклом свечении, появлении пятен на линзе, перегреве корпуса или шумах от драйвера. По данным исследования NPD Group, более 60% отказов светодиодных светильников связаны с неисправностями драйверов, а не самих диодов. Это значит, что замена всего прожектора — нерациональное решение. Грамотная разборка позволяет заменить только проблемный узел — и сэкономить до 80% стоимости нового прибора.

Представьте: вы тратите 4–5 тысяч рублей на новый прожектор, тогда как замена драйвера стоит 500–700 рублей. Или вы замечаете, что свет стал желтоватым — это признак деградации фосфора на LED-чипах. При правильной разборке вы сможете оценить степень износа и решить: заменить матрицу или просто очистить оптику. Не разбирать — значит ускорять выход из строя.

Безопасность прежде всего: подготовка к разборке

Перед тем как трогать инструменты, убедитесь, что питание полностью отключено. Не полагайтесь на выключатель — отключите автомат на щитке. Используйте индикаторную отвёртку, чтобы дважды проверить отсутствие напряжения на клеммах. Работайте в сухом помещении, без влажности и сквозняков. Даже небольшое напряжение на контактах может повредить чувствительные компоненты драйвера.

Наденьте защитные очки и перчатки. При разборке могут отлетать мелкие винты, а некоторые компоненты (особенно старые модели) содержат следы свинца в паяных соединениях. Не используйте металлические инструменты рядом с токоведущими частями, даже если питание отключено — статическое электричество тоже может повредить LED-чипы.

Если прожектор установлен на высоте — используйте устойчивую лестницу или подмости. Не пытайтесь держать его одной рукой, пока разбираете вторую. Падение даже небольшого прибора может повредить оптику или вызвать микротрещины в радиаторе.

Необходимые инструменты и материалы

Для разборки прожектора 100 Вт вам понадобится минимальный набор. Не пытайтесь обойтись отвёрткой с плоским жалом — это повредит винты. Вот что точно нужно:

• Крестовая отвёртка (P2 или P3 — в зависимости от модели)
• Плоская отвёртка с тонким жалом (для аккуратного поддевания крышек)
• Термопаста (например, KPT-8 или Arctic MX-4)
• Спирт изопропиловый (96% и выше) и безворсовая салфетка
• Мультиметр для проверки напряжения и целостности цепей
• Пинцет с изолированными концами
• Набор сменных винтов (если старые повреждены)
• Силиконовый герметик (водостойкий, для наружного применения)

Некоторые модели имеют скрытые винты под декоративными накладками — их нужно аккуратно снять. Для этого подойдёт пластиковая карта или специальный съёмник. Не используйте нож — риск повредить корпус высок.

Пошаговая разборка: от снятия корпуса до извлечения LED-модуля

Процесс разборки требует терпения. Не спешите. Каждый шаг должен быть чётким.

1. Отключите питание и снимите прожектор с крепления. Если он закреплён на стене или столбе — аккуратно открутите крепёж. Запомните, как он был установлен — это важно при обратной сборке.
2. Снимите защитную линзу. Большинство моделей имеют резиновое уплотнение. Подденьте его тонкой отвёрткой по периметру. Не рвите — оно может быть ещё пригодно. После снятия линзы протрите её спиртом и высушите.
3. Открутите винты крепления корпуса. Обычно их 4–6. Они могут быть скрыты под этикетками или заглушками. Собирайте их в одну ёмкость — потеря одного винта может нарушить герметичность.
4. Аккуратно отделите корпус от радиатора. Некоторые модели склеены термопастой или герметиком. Поддевайте по краям, не используйте силу. Если сопротивление велико — нанесите немного спирта на стык и подождите 5 минут.
5. Извлеките LED-модуль. Он крепится к радиатору термопастой. Аккуратно отсоедините разъёмы — они часто хрупкие. Если провода припаяны — используйте паяльник с температурой не выше 260°C.
6. Отсоедините драйвер. Он обычно расположен в основании корпуса. Открутите крепления, отсоедините провода. Запомните полярность: красный — плюс, чёрный — минус.

Чаще всего ломается: диагностика основных неисправностей

После разборки проведите визуальный и инструментальный осмотр. Вот основные неисправности и как их определить:

Если вы обнаружили сгоревший конденсатор или обрыв на плате — не пытайтесь ремонтировать его самостоятельно. Лучше заменить драйвер целиком. Современные модели (например, Mean Well или Inventronics) стоят от 800 рублей и имеют гарантию до 5 лет.

Сборка обратно: как не допустить ошибок

Сборка — это не просто повторение разборки. Здесь главное — герметичность и тепловой контакт.

• Перед установкой LED-модуля нанесите новый слой термопасты тонким равномерным слоем — толщиной не более 0,1 мм. Не берите слишком много — избыток снижает теплопроводность.
• Убедитесь, что уплотнитель линзы не перекручен и не смещён. Он должен лежать ровно, без заломов.
• Закручивайте винты по диагонали — это предотвращает перекос корпуса. Не перетягивайте — пластик может треснуть.
• Проверьте герметичность: нанесите тонкий слой силиконового герметика по краю корпуса перед установкой крышки. Дайте высохнуть 12 часов до включения.
• Подключите прожектор к тестовому источнику 12 В (если есть) — проверьте, не греется ли драйвер и не мигает ли свет.

Экспертное мнение: советы инженера-электронщика

Дмитрий также подчёркивает: не стоит «лечить» прожекторы с китайскими драйверами без маркировки. Они не имеют защиты от перепадов напряжения и часто выходят из строя после первой грозы. Лучше заменить их на проверенные модели — даже если цена выше. Экономия на драйвере обернётся потерей всего прожектора через полгода.

Часто задаваемые вопросы

Заключение

Разборка светодиодного прожектора 100 Вт — это не сложный ремонт, а профессиональная процедура, требующая внимания, терпения и соблюдения техники безопасности. Многие отказываются от ремонта, считая его нецелесообразным, но на практике замена драйвера или термопасты позволяет продлить жизнь прибору на 3–5 лет, сэкономив тысячи рублей. Главное — не спешить, не применять силу и не игнорировать мелкие детали: уплотнитель, герметик, полярность.

Помните: даже идеально собранный прожектор не прослужит долго, если он установлен в условиях повышенной влажности или без защиты от перепадов напряжения. Рекомендуем устанавливать УЗО и стабилизаторы для наружного освещения — это защитит не только прожектор, но и всю электропроводку.

• Всегда отключайте питание перед разборкой — это первое правило безопасности.
• Наиболее частая причина отказа — неисправный драйвер, а не LED-матрица.
• Термопаста и герметик — ключевые элементы, требующие замены при каждом ремонте.
• Не пытайтесь ремонтировать драйверы с повреждёнными конденсаторами — лучше заменить целиком.
• После сборки проверяйте герметичность и работоспособность в течение 1–2 часов под наблюдением.
