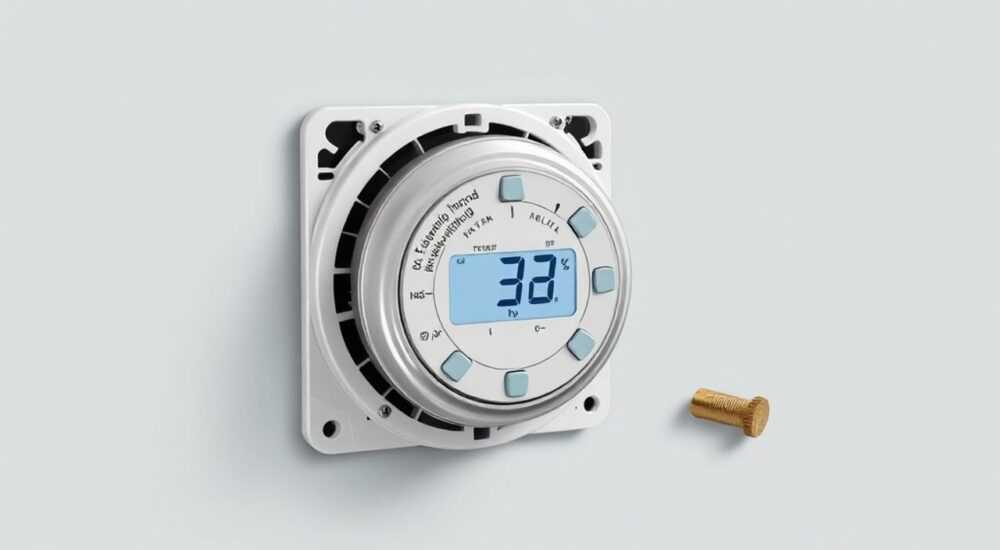

Как разобрать терморегулятор для теплого

Разбор терморегулятора для теплого пола — операция, требующая технической грамотности и соблюдения мер безопасности. Основная цель процедуры — диагностика неисправностей, чистка внутренних элементов или подготовка к ремонту. Прежде чем приступать к разборке, необходимо отключить питание системы обогрева, снять устройство с монтажной коробки и аккуратно открыть корпус, избегая повреждения хрупких компонентов.

Зачем разбирать терморегулятор для тёплого пола

Терморегулятор — это «мозг» системы тёплого пола, управляющий нагревом в зависимости от заданной температуры. Со временем он может начать работать некорректно: перестаёт включаться, показывает ошибку, не реагирует на команды или постоянно отключается. В таких случаях пользователи задаются вопросом: можно ли разобрать устройство и что это даст?
Разборка нужна для диагностики, очистки от пыли и влаги, проверки контактов и возможного ремонта. Иногда проблема кроется в окислившихся клеммах или залипшем реле. Если устройство находится в эксплуатации более 5–7 лет, внутренние элементы могут покрываться слоем пыли, что влияет на теплоотвод и стабильность работы. Разборка позволяет оценить состояние платы и подвижных частей.
Однако важно понимать: не все модели подлежат разборке. Некоторые современные терморегуляторы имеют неразборные корпуса, запаянные на заводе. Попытка вскрытия таких устройств приведёт к их полному выходу из строя. Поэтому перед началом работ нужно точно определить модель и тип корпуса.

Подготовка к работе: инструменты и безопасность

Прежде чем приступить к разборке, необходимо обеспечить безопасность и подготовить необходимые инструменты. Главное правило — отключение электропитания. Это делается через автоматический выключатель в щитке. Убедитесь, что напряжение на линии отсутствует, используя тестер или индикаторную отвёртку.
Для разборки потребуются:

• Крестовая и плоская отвёртки (чаще всего нужны размеры PH0 и PH1);
• Пластиковый инструмент для вскрытия (например, медиатор или скребок);
• Мультиметр для проверки цепей;
• Фотоаппарат или смартфон для фиксации расположения проводов;
• Мелкая ёмкость для хранения винтов и деталей.

Работайте в хорошо освещённом месте. Лучше использовать антистатический браслет, особенно если планируете касаться электронной платы. Статическое электричество может повредить чувствительные микросхемы. Также рекомендуется надеть перчатки из тонкой ткани — они защищают от случайных порезов и предотвращают загрязнение компонентов жиром с рук.

Поэтапная инструкция по разборке терморегулятора

Процесс разборки зависит от конструкции устройства, но в большинстве случаев он проходит по стандартному алгоритму. Ниже — универсальная последовательность действий.

Шаг 1: Отключение питания и демонтаж с монтажной коробки

Отключите автомат в распределительном щитке, отвечающий за контур тёплого пола. Проверьте отсутствие напряжения тестером. Аккуратно снимите декоративную панель терморегулятора. Обычно она фиксируется защёлками. Используйте пластиковую карту или медиатор, чтобы не поцарапать поверхность.
Затем открутите крепёжные винты, которые удерживают корпус в монтажной коробке. Аккуратно потяните устройство на себя, стараясь не дергать провода. Если провода туго сидят, не применяйте силу — лучше ослабьте клеммы.

Шаг 2: Фиксация положения проводов

Перед отключением проводов сделайте фотографию их подключения. На задней панели терморегулятора есть маркировка клемм: L (фаза), N (ноль), T (датчик температуры), F (нагрузка на пол). Каждый провод должен быть подключён строго к своей клемме. Замена местами может привести к аварийной ситуации.
Если на корпусе есть наклейка со схемой подключения — сохраните её. Она пригодится при сборке.

Шаг 3: Отсоединение проводов

Используя отвёртку, ослабьте винты клемм и аккуратно извлеките провода. Не выдергивайте их резко — это может повредить клеммы. Положите провода в сторону, зафиксируйте изолентой, чтобы они не болтались.

Шаг 4: Вскрытие корпуса

Большинство терморегуляторов состоит из двух частей: лицевой панели и основного корпуса. После снятия с монтажной коробки и отключения проводов нужно разъединить эти части. Обычно корпус держится на защёлках или винтах.
Если есть винты — открутите их. Если только защёлки — вставьте пластиковую карту в зазор между половинками и медленно продвигайтесь по периметру, пока корпус не раскроется. Не используйте металлические предметы — можно повредить пластик.

Шаг 5: Извлечение электронной платы

После открытия корпуса вы увидите печатную плату, закреплённую на пластиковых направляющих или винтами. Аккуратно отсоедините её, если это необходимо. На некоторых моделях плата подключена к кнопкам или экрану через гибкий шлейф. Будьте осторожны — шлейфы легко повредить.
Теперь устройство полностью разобрано, и можно переходить к диагностике.

Часто встречающиеся проблемы при разборке и как их избежать

Несмотря на кажущуюся простоту, разборка терморегулятора сопряжена с рисками. Ниже — типичные ошибки и способы их предотвращения.

Чистка и диагностика внутренних компонентов

После разборки первым делом оцените визуальное состояние платы. Ищите следы коррозии, потемнения, вздутые конденсаторы или следы перегрева. Часто проблема кроется в окисленных контактах или пыли, которая мешает теплоотводу.
Для чистки используйте:

• Сухую мягкую кисточку;
• Сжатый воздух из баллончика;
• Специальный очиститель для электроники (не используйте воду или бытовые моющие средства).

Обработайте контакты и клеммы, особенно те, где были подключены провода. Если видны следы окисления — аккуратно зачистите их ластиком или мелкой наждачкой (нулевкой). После чистки протрите участок спиртом и дайте высохнуть.
Для диагностики используйте мультиметр. Проверьте:

• Целостность цепи между клеммами;
• Работоспособность реле (при подаче сигнала должно быть щелчка);
• Напряжение на датчике температуры (сопротивление должно соответствовать температуре).

Если реле не срабатывает, а плата не показывает признаков повреждения, возможно, неисправен микроконтроллер. В этом случае ремонт маловероятен — проще заменить устройство.

Монтаж обратно: сборка и проверка работоспособности

Сборка — это зеркальное отражение разборки. Все действия выполняются в обратном порядке, но с повышенной внимательностью.

Шаг 1: Установка платы

Аккуратно вставьте плату на место, подключите шлейфы. Убедитесь, что все разъёмы плотно вошли в свои гнёзда. Не применяйте силу — если что-то не встаёт, проверьте ориентацию.

Шаг 2: Закрытие корпуса

Соедините две половины корпуса. Нажмите по периметру, пока защёлки не встанут на место. Если были винты — установите и затяните их равномерно, чтобы не перекосить корпус.

Шаг 3: Подключение проводов

Используя фото или схему, подключите провода к соответствующим клеммам. Затяните винты, но не перетягивайте — можно повредить резьбу или перебить провод.

Шаг 4: Установка в монтажную коробку

Вставьте терморегулятор в коробку, закрепите винтами. Убедитесь, что он сидит ровно, без перекосов.

Шаг 5: Проверка

Включите питание через автомат. Установите минимальную температуру, затем увеличьте её до уровня выше комнатной. Должно послышаться щелчка реле, и система начнёт нагреваться. Проверьте работу датчика, убедитесь, что температура отображается корректно.

Экспертное мнение

Он также отмечает, что современные модели всё чаще используют герметичные корпуса и SMD-компоненты, которые невозможно заменить без профессионального оборудования. «Ремонт возможен только в условиях сервисного центра, и даже там часто проще предложить замену», — добавляет эксперт.

Вопросы и ответы

Заключение

Разборка терморегулятора для тёплого пола — ответственная задача, требующая знаний, аккуратности и соблюдения техники безопасности. Основные причины для разборки — диагностика, чистка и попытка ремонта. Однако важно помнить: не все устройства подлежат восстановлению, а ошибка в процессе может привести к серьёзным последствиям.

• Отключайте питание перед любыми манипуляциями с терморегулятором.
• Фотографируйте подключение проводов до их отсоединения.
• Используйте пластиковые инструменты для вскрытия корпуса.
• Чистите плату только специальными средствами, без воды.
• Если устройство не работает после сборки — проверьте подключение и состояние датчика.
