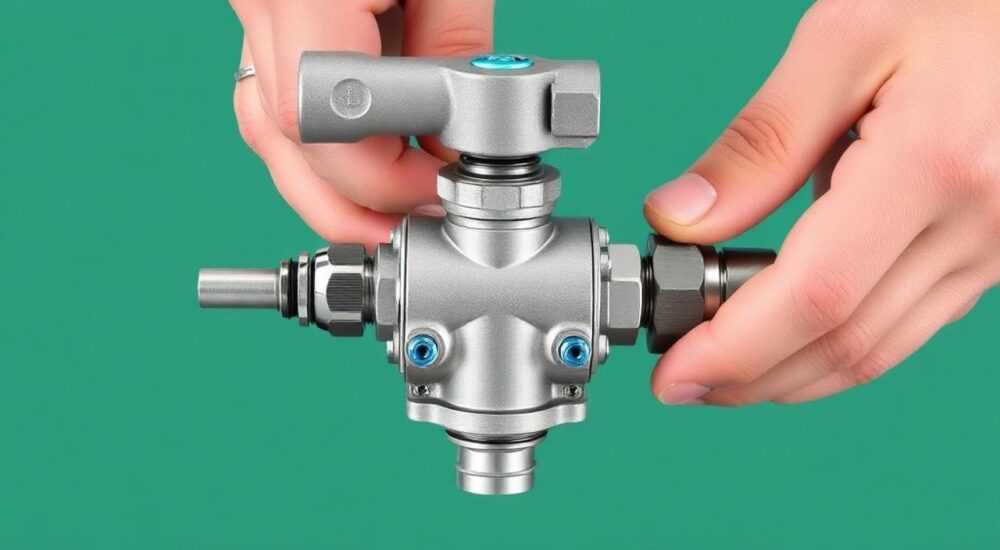

Как разобрать трехходовой клапан котла вайлант

Трехходовой клапан в газовом котле Vaillant — важный элемент системы отопления, отвечающий за распределение потоков теплоносителя между контурами отопления и ГВС. Со временем он может выйти из строя: появляются шумы, неравномерная работа котла или полный отказ в переключении режимов. Разборка клапана необходима для диагностики, чистки или замены изношенных деталей. Процедура требует внимательности, соблюдения последовательности и знания устройства узла.

Устройство и принцип работы трехходового клапана

Трехходовой клапан в котлах Vaillant управляет движением горячей воды между системой отопления и контуром горячего водоснабжения (ГВС). Он представляет собой механический или термостатический узел, который при получении сигнала от платы управления поворачивает запорный элемент, перенаправляя поток. В большинстве моделей серии ecoTEC, turboTEC и proTHERM используется шаровой или цилиндрический тип золотника.
Клапан имеет три патрубка: один подключен к котлу (подача), два других — к радиаторам и бойлеру/проточному контуру. Управление осуществляется либо сервоприводом (электромотором), либо термоголовкой, реагирующей на температуру. При включении ГВС клапан перекрывает поток к радиаторам и направляет воду на нагрев. После отключения крана горячей воды система возвращается в режим отопления.
Движение золотника происходит плавно, что позволяет избежать гидроударов и обеспечивает стабильную температуру. Однако со временем внутренние поверхности покрываются накипью, осадком или коррозией, особенно если в системе используется жесткая вода без фильтрации. Это приводит к заклиниванию, медленному срабатыванию или полной остановке механизма.

Признаки неисправности клапана

Перед тем как приступать к разборке, важно убедиться, что проблема действительно в трехходовом клапане. Косвенными признаками его неисправности являются:

• Котел не переключается в режим ГВС: вода из крана долго нагревается или вообще не становится горячей, хотя контур отопления работает;
• Шумы в корпусе котла — характерный «треск» или «щелчки» при попытке включения горячей воды;
• Постоянная работа котла только на отопление, даже при открытых кранах горячей воды;
• Нестабильная температура в системе — резкие скачки или недогрев;
• Ошибка на дисплее, например, F22, F24, F75 — могут указывать на блокировку движения клапана или сбой в работе сервопривода.

Для точной диагностики необходимо проверить напряжение на сервоприводе, подвижность штока вручную (при отключенном питании) и состояние проводки. Если мотор жужжит, но клапан не двигается — вероятен механический износ или заклинивание золотника. Если сервопривод не подает признаков жизни — проблема может быть в плате управления или самом моторе.

Подготовка к разборке: безопасность и инструменты

Разборка трехходового клапана — ответственная процедура, требующая соблюдения правил безопасности. Любое вмешательство в газовое оборудование связано с риском, поэтому важно действовать поэтапно.
Первым делом отключите котел от электросети через автоматический выключатель. Это предотвратит случайное включение и защитит от поражения током. Затем перекройте подачу газа на котел, используя кран на трубе. Хотя сам клапан не контактирует с газом, отключение источника энергии — обязательная мера предосторожности.
Далее необходимо слить теплоноситель из системы. Перекройте запорные краны на подающей и обратной линиях отопления. Откройте сливной кран (обычно внизу котла или в системе) и дождитесь, пока вода полностью вытечет. Используйте емкость объемом не менее 10–15 литров.
Для разборки вам понадобятся следующие инструменты:

• Набор ключей (рожковых и накидных) размером 13–19 мм;
• Отвертки (крестовая и плоская);
• Торцевой ключ или головка на 8 мм (для креплений корпуса);
• Плоскогубцы и съемник хомутов (если используются обжимные фитинги);
• Емкость для слива остатков воды;
• Чистая тряпка и перчатки (теплоноситель может содержать грязь и химикаты).

Пошаговая разборка клапана

Разборка трехходового клапана зависит от модели котла, но общий алгоритм универсален для большинства устройств Vaillant.

1. Демонтаж сервопривода. Отсоедините электрический разъем, нажав на фиксатор. Аккуратно выкрутите крепежные винты (обычно два) и снимите мотор. Под ним будет виден шток золотника.
2. Отсоединение трубных соединений. Используя два ключа, ослабьте гайки на всех трех патрубках. Один ключ фиксирует корпус клапана, второй — откручивает накидную гайку. Действуйте осторожно, чтобы не повредить резьбу.
3. Извлечение клапана из котла. После отсоединения труб и снятия креплений корпус можно извлечь. В некоторых моделях он дополнительно фиксируется болтами к теплообменнику — открутите их.
4. Разборка корпуса клапана. На большинстве моделей клапан состоит из двух частей: корпуса и крышки. Открутите винты, стягивающие части, и аккуратно разделите их. Будьте осторожны — внутри находится золотник, пружина и уплотнительные кольца.
5. Извлечение золотника. Достаньте шар или цилиндрический элемент. Осмотрите его на предмет износа, задиров, налета. Проверьте подвижность вручную.

Что делать с сервоприводом?

Сервопривод рекомендуется проверить отдельно. Подайте на него 230 В (через удлинитель с предохранителем) и наблюдайте за движением штока. Если мотор не вращается, гудит или останавливается через секунды — вероятна неисправность обмотки или редуктора. В таком случае ремонт может быть экономически нецелесообразен — лучше заменить узел.

Особенности моделей Vaillant

На разных сериях котлов конструкция клапана может отличаться:

• В ecoTEC Plus используется картриджный тип — золотник извлекается как единый модуль;
• В старых proTHERM — разборный корпус с резиновыми уплотнителями;
• В turboTEC Pro — комбинированный клапан с термодатчиком.

Типичные проблемы при разборке и как их избежать

Многие домашние мастера сталкиваются с трудностями при разборке, которые можно предотвратить заранее.

• Закисшие резьбовые соединения. Из-за постоянного контакта с водой гайки прикипают. Не применяйте чрезмерное усилие — можно сорвать резьбу. Перед откручиванием нанесите проникающую смазку (например, WD-40) и подождите 15–20 минут.
• Повреждение уплотнительных колец. Резиновые прокладки становятся хрупкими. При разборке они могут рассыпаться. Всегда имейте под рукой комплект новых уплотнителей.
• Потеря мелких деталей. Пружина, штифты или шайбы легко потерять. Работайте на чистой поверхности, используйте магнитную подставку для болтов.
• Ошибки при сборке. Неправильная ориентация золотника приведет к некорректной работе. Следуйте маркировке на корпусе (обычно стрелка указывает направление потока).

Чистка, ревизия и замена компонентов

После разборки основное внимание уделяется очистке и диагностике деталей. Золотник — самый уязвимый элемент. Его нужно тщательно промыть в растворе лимонной кислоты (10%) или специальном средстве для удаления накипи. Не используйте абразивные материалы — можно повредить поверхность, что приведет к течи.
Корпус клапана также промывается: удалите осадок, прополощите каналы. Проверьте целостность уплотнительных седел. Если есть следы эрозии или трещины — замените корпус. На многих моделях доступны ремонтные комплекты (repair kit), включающие золотник, кольца и пружину.
Сервопривод подлежит замене, если:

• Не вращается шток;
• Слышен сильный гул или треск;
• Повреждена проводка или корпус.

Оригинальные запчасти Vaillant имеют маркировку VRxx (например, VR40) и продаются в авторизованных сервисных центрах. Аналоги могут стоить дешевле, но часто не обеспечивают точной подгонки и долговечности.

Сборка и проверка работоспособности

Сборка выполняется в обратной последовательности. Установите золотник в корпус, убедитесь, что он правильно ориентирован. Уложите новые уплотнительные кольца, смазав их силиконовой смазкой для уплотнителей (не маслом!). Стяните корпус, равномерно затягивая винты крест-накрест.
Установите клапан на место, подключите трубные соединения. Затягивайте гайки с умеренным усилием — перетяжка может деформировать фитинг. Подключите сервопривод и электрический разъем.
После сборки откройте запорные краны и заполните систему теплоносителем. Удалите воздух через автоматические воздухоотводчики или краны Маевского. Включите котел и проверьте работу в обоих режимах: отопление и ГВС.

Тестирование

• Включите горячую воду — котел должен переключиться в режим ГВС в течение 5–10 секунд;
• Прослушайте работу сервопривода — не должно быть посторонних шумов;
• Проверьте температуру на выходе — она должна соответствовать заданной;
• Убедитесь, что нет протечек в соединениях.

Если котел не переключается, сбросьте ошибку кнопкой Reset и повторите тест. При повторной блокировке — диагностируйте плату управления или датчики.

Экспертное мнение

Разборка трехходового клапана — допустимая операция для опытного пользователя, но требует понимания гидравлических процессов и аккуратности. Современные котлы Vaillant проектируются с учетом ремонтопригодности: многие узлы выполнены модульно, что упрощает замену. Однако чистка золотника — временная мера. Если накипь образуется регулярно, необходимо установить фильтр механической очистки и использовать подготовленную воду.
При выборе между ремонтом и заменой клапана учитывайте возраст котла. На агрегатах старше 8–10 лет целесообразнее установить новый узел, чем восстанавливать изношенный. Оригинальные комплектующие обеспечивают совместимость и гарантию производителя.

Вопросы и ответы

Заключение

Разборка трехходового клапана котла Vaillant — сложная, но выполнимая задача при наличии инструментов, знаний и осторожности. Главное — не спешить, соблюдать последовательность и помнить о безопасности. Чистка и замена изношенных деталей могут продлить жизнь котлу на годы, особенно если сопровождается профилактикой системы отопления.
Однако важно понимать: если вы не уверены в своих силах, лучше доверить работу сертифицированному специалисту. Ошибка при сборке может привести к утечке, гидроудару или выходу из строя теплообменника — последствия будут гораздо дороже стоимости вызова мастера.

• Перед разборкой обязательно отключите электричество и слейте теплоноситель.
• Фиксируйте этапы фотофиксацией и используйте только подходящие инструменты.
• Заменяйте уплотнительные кольца при каждой разборке.
• После сборки тщательно проверьте герметичность и работу в обоих режимах.
• При повторяющихся проблемах рассмотрите установку фильтра и использование качественного теплоносителя.
