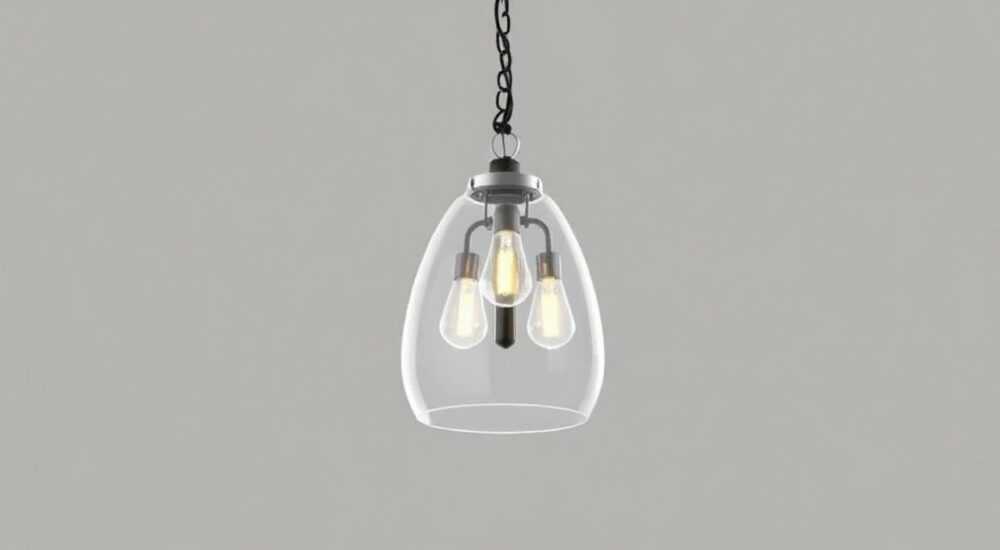

Как развести провода в трехрожковой люстре

Подключение трехрожковой люстры — важный этап монтажа осветительного прибора, который требует внимательности и соблюдения правил электробезопасности. Неправильная коммутация проводов может привести к короткому замыканию, выходу из строя светильника или даже поражению электрическим током. Чтобы избежать ошибок, необходимо понимать устройство люстры, разбираться в маркировке проводов и знать схемы подключения.

Устройство трехрожковой люстры: что нужно знать

Трехрожковая люстра состоит из трех плафонов (или рожков), каждый из которых имеет свой патрон и подходящий к нему комплект проводов. Внутри корпуса люстры эти провода сводятся к общему выходу — обычно это три жилы: фаза, ноль и, при наличии, заземление. Каждый патрон подключен параллельно, чтобы все лампы получали одинаковое напряжение.

Цветовая маркировка проводов стандартна: фаза — коричневый, красный или белый; ноль — синий или голубой; заземление — желто-зеленый. Однако в старых домах цвета могут не соответствовать нормам, поэтому полагаться только на цвет нельзя. Всегда проверяйте наличие напряжения индикаторной отверткой.

Конструкция люстры может быть как простой, так и сложной — с декоративными элементами, внутренними кабель-каналами и встроенными держателями для клемм. У современных моделей часто уже установлены клеммные колодки, что упрощает подключение. У старых экземпляров может потребоваться самостоятельная установка клеммников.

Как устроены патроны и провода

Каждый патрон в люстре имеет два контакта: центральный (фаза) и боковой (ноль). Провода от патронов выводятся внутрь основания люстры. Как правило, от каждого рожка идет два провода — фазный и нулевой. Все фазные жилы соединяются вместе, как и все нулевые. Заземление, если оно есть, также объединяется отдельно.

Соединение проводов должно быть надежным. Скрутка «на живую» недопустима по требованиям ПУЭ (Правил устройства электроустановок). Лучше использовать винтовые, пружинные или колпачковые клеммники. Они обеспечивают стабильный контакт и предотвращают окисление.

Если люстра имеет металлический корпус, обязательна установка заземления. Это защитит от пробоя и поражения током при повреждении изоляции. Даже если в доме двухпроводная сеть, рекомендуется прокладывать третий провод при ремонте.

Подготовка к подключению: инструменты и безопасность

Перед тем как разводить провода, подготовьте рабочее место и необходимые инструменты. Работайте на сухой поверхности, вдали от источников воды. Отключите автомат на электрощитке, отвечающий за освещение в комнате. Повесьте табличку «Не включать!», чтобы случайно никто не подал напряжение.

Инструменты, которые понадобятся:

• Индикаторная отвертка или мультиметр;
• Кусачки или бокорезы;
• Острый нож для зачистки изоляции;
• Отвертки (крестовая и плоская);
• Клеммные колодки (WAGO, зажимные колпачки или винтовые);
• Изолента (по необходимости).

Проверьте состояние проводов на потолке. Они должны быть чистыми, без повреждений изоляции. Если провода окислены или пересохли, аккуратно откусите поврежденный участок и зачистите заново. Длина зачищенной жилы — около 1 см.

Как определить фазу, ноль и заземление на потолке

На потолке в месте подключения люстры обычно выходят два или три провода. В домах с двухпроводной системой — это фаза и ноль. В новых постройках добавляется заземление. Чтобы точно определить назначение проводов:

1. Включите автомат и подайте напряжение.
2. Проверьте каждый провод индикаторной отверткой — фаза будет светиться.
3. Маркером или изолентой пометьте фазный провод.
4. Выключите автомат и снова убедитесь, что напряжения нет.

Если используется двухклавишный выключатель, на потолке может быть две фазы (для управления группами ламп) и один ноль. В этом случае люстра может включаться по частям — например, одна лампа, две лампы или все сразу.

Схемы подключения трехрожковой люстры

Существует несколько способов подключения трехрожковой люстры, выбор зависит от типа выключателя и желаемого режима работы света.

Схема 1: Одноклавишный выключатель

Самый простой вариант. Все три лампы включаются одновременно. Подключение:

• Фазные провода от всех патронов соединяются в одну группу и подключаются к фазе с потолка.
• Нулевые провода объединяются и подключаются к нулю.
• Заземление (если есть) подключается к желто-зеленому проводу.

Такой способ подходит для маленьких помещений, где не требуется регулировка уровня освещенности.

Схема 2: Двухклавишный выключатель

Позволяет управлять лампами группами. Например, при включении первой клавиши горит одна лампа, второй — две, обе — все три. Для этого:

• Один патрон подключается к первой фазе (L1).
• Два других — ко второй фазе (L2).
• Нулевые провода всех патронов соединяются в одну шину.

Важно заранее решить, как будет распределена нагрузка. Лучше, чтобы группы были сбалансированы — например, 1+2, а не 3+0.

Схема 3: Люстра с пультом или диммером

Современные модели могут иметь встроенный блок управления. В этом случае подключение отличается:

• Фаза и ноль подаются на контроллер.
• От контроллера идут провода к лампам.
• Заземление подключается напрямую к корпусу.

Такие системы позволяют управлять яркостью, цветом и режимами работы. Однако они чувствительны к скачкам напряжения, поэтому рекомендуется использовать стабилизатор.

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки при подключении люстр. Вот самые частые:

• Перепутаны фаза и ноль. Это не всегда приводит к поломке, но создает риск поражения током при замене лампочки, так как патрон может оставаться под напряжением.
• Ненадежное соединение проводов. Скрутка без клеммника может нагреваться, окисляться и вызывать пожар. Всегда используйте сертифицированные клеммы.
• Игнорирование заземления. Особенно опасно для металлических люстр. Даже если провод PE не подключен, лучше его изолировать, чем оставлять болтаться.
• Подключение к двум фазам при одноклавишном выключателе. Может произойти, если в распределительной коробке ошибка. В результате люстра не будет работать или сгорит.

Чек-лист перед включением питания

Прежде чем подавать напряжение, выполните следующие действия:

1. Убедитесь, что все провода надежно соединены в клеммниках.
2. Проверьте, что нет оголенных участков.
3. Убедитесь, что люстра надежно закреплена на крюке или планке.
4. Прозвоните цепь мультиметром (сопротивление должно быть стабильным).
5. Проверьте отсутствие короткого замыкания между фазой и нулем.
6. Включите автомат и протестируйте работу выключателя.

Если люстра не загорелась — не паникуйте. Отключите питание и проверьте соединения. Часто проблема в одной неподключенной жиле или перепутанной фазе.

Экспертное мнение

По словам эксперта, около 30% аварийных ситуаций с освещением происходят из-за неквалифицированного монтажа. Особенно часто проблемы возникают при подключении к двухклавишным выключателям. Люди не понимают, что на потолке может быть две фазы, и соединяют их вместе — это приводит к короткому замыканию.

Также Дмитрий отмечает рост популярности LED-люстр с пультами. Они удобны, но требуют стабильного напряжения. В домах с нестабильной сетью такие светильники быстро выходят из строя. Решение — установка реле напряжения или ИБП.

Вопросы и ответы

Заключение

Подключение трехрожковой люстры — задача, которая по силам даже начинающему домашнему мастеру, если соблюдать правила безопасности и следовать проверенным схемам. Главное — не торопиться, дважды проверять соединения и никогда не работать под напряжением.

Современные технологии упрощают монтаж: клеммники, цветовая маркировка, готовые блоки управления. Но базовые знания электрики остаются важными. Понимание того, как работает фаза, ноль и заземление, поможет избежать ошибок и обеспечит долгую и безопасную работу светильника.

• Всегда отключайте питание перед началом работ.
• Определяйте фазу и ноль с помощью индикаторной отвертки.
• Используйте клеммники вместо скруток.
• Подключайте заземление для металлических люстр.
• Проверяйте работу люстры мультиметром перед включением.
