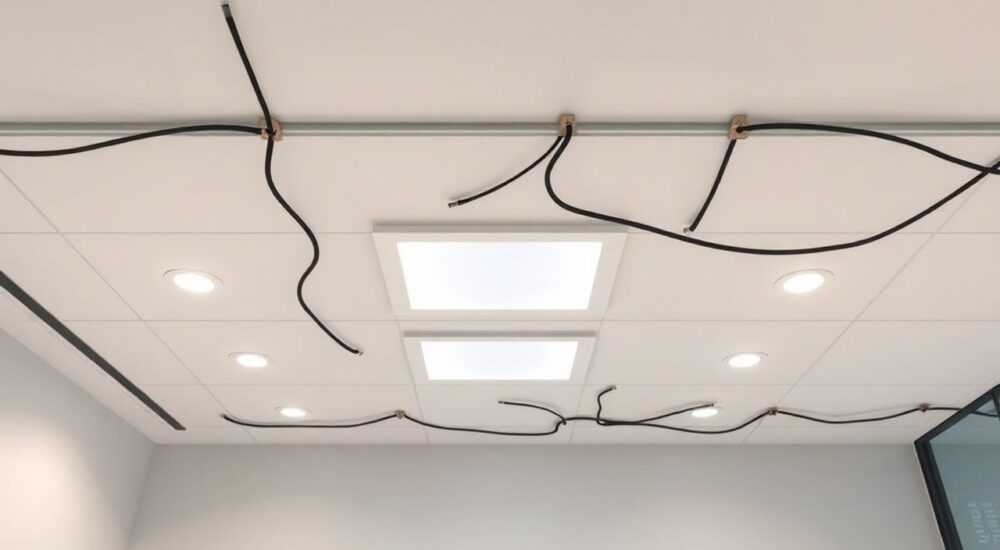

Как развести проводку под точечные светильники на потолке

Точечные светильники — это универсальное решение для современного освещения, позволяющее создать аккуратный и стильный интерьер. Их монтаж требует грамотной прокладки электропроводки, особенно если работы выполняются на потолке: в подвесных конструкциях, натяжных полотнах или при установке гипсокартонных систем. Неправильная разводка может привести к перегрузкам, короткому замыканию или даже пожару. Важно не только правильно выбрать схему подключения, но и учитывать тип ламп, мощность, распределение нагрузки и требования безопасности.

Планирование размещения и расчет нагрузки

Перед тем как начинать прокладку проводки, необходимо чётко определить количество, расположение и тип точечных светильников. Это влияет не только на эстетику, но и на электрическую безопасность. Размещение зависит от назначения помещения: в гостиной допустимо более декоративное освещение, а на кухне важно равномерное покрытие рабочих зон.

Оптимальное расстояние между светильниками — 60–80 см. От стены до первого прибора — 40–60 см. Для помещений с высокими потолками (более 3 метров) рекомендуется увеличивать плотность точек на 20%. Также стоит учесть, что светодиодные лампы потребляют меньше энергии, чем галогенные, что позволяет подключать больше приборов к одной линии.

Мощность каждого светильника нужно суммировать, чтобы не превысить допустимую нагрузку на автоматический выключатель. Стандартный автомат на 10 А при напряжении 220 В выдерживает до 2,2 кВт. Если общая мощность превышает этот порог, требуется выделенная линия или разделение на несколько групп.

Для точного расчёта можно воспользоваться формулой:
Общая мощность = Количество светильников × Мощность одной лампы.
Например: 8 светильников × 10 Вт = 80 Вт — легко вписывается в одну линию. Но 12 штук × 75 Вт (галоген) = 900 Вт — уже требует внимания к сечению кабеля и защите.

Как распределить светильники по зонам

• На кухне — над рабочей поверхностью, островом, обеденной зоной.
• В ванной — над зеркалом, в душевой, по периметру потолка.
• В спальне — над прикроватными тумбами, вдоль изголовья, в гардеробной.
• В гостиной — зонирование: над диваном, ТВ, журнальным столиком.

Если потолок многоуровневый, можно организовать многосценовое освещение с раздельным управлением через диммеры или проходные выключатели.

Схемы подключения точечных светильников

Существует три основные схемы подключения: последовательная, параллельная и комбинированная. Только одна из них подходит для точечных светильников — параллельная. Остальные либо небезопасны, либо неэффективны.

Последовательная схема предполагает соединение всех светильников в одну цепь, где ток проходит через каждый элемент по очереди. При выходе одного прибора из строя вся цепь гаснет. Кроме того, напряжение делится между лампами, что приводит к снижению яркости. Эта схема не применяется в бытовом освещении потолков.

Параллельное подключение — правильный выбор. Каждый светильник подключается напрямую к фазе и нулю, обеспечивая одинаковое напряжение на всех точках. Преимущества: отказ одного светильника не влияет на другие, стабильная яркость, возможность управления группами.

Комбинированная схема используется редко — когда нужно объединить группы светильников, управляемых разными выключателями. Например, центральные точки включаются одним клавишным, а периферийные — вторым. Такое решение актуально для больших залов или офисов.

Подключение через распределительную коробку

Центральный элемент схемы — распределительная коробка. Именно здесь соединяются провода от щитка, выключателя и светильников. Все соединения должны быть выполнены методом опрессовки, сварки или с помощью зажимов WAGO. Скрутки запрещены ПУЭ (Правила устройства электроустановок).

Фаза с щитка подаётся на выключатель, затем возвращается в коробку уже как «управляемая фаза» и разводится по светильникам. Ноль и заземление (если есть) идут напрямую от щитка к каждому прибору.

Необходимые инструменты и материалы

Для качественной прокладки проводки понадобится как базовый, так и специализированный инструмент. Начните с подготовки:

• Индикаторная отвёртка или мультиметр — для проверки наличия напряжения.
• Кусачки, плоскогубцы, стриппер — для зачистки и резки проводов.
• Штроборез или болгарка — при работе по бетону.
• Перфоратор с насадкой-коронкой — для установки подрозетников или ниш под светильники.
• Уровень и маркер — для точной разметки.

Основные материалы:

• Кабель ВВГнг-Ls 3×1.5 мм² — стандарт для осветительных групп. Три жилы: фаза, ноль, заземление.
• Распределительные коробки — пластиковые, закрытые, с крышками.
• Клеммы WAGO — удобны для быстрого и безопасного соединения.
• Гофрированная труба (гофротруба) — для защиты кабеля в стенах и перекрытиях.
• Монтажные площадки под светильники — если потолок из гипсокартона.

Для натяжных потолков важно использовать термостойкие светильники и не прокладывать кабель в непосредственной близости к полотну. Нагрев от ламп и проводки может повредить ПВХ-покрытие.

Пошаговая инструкция по прокладке проводки

Шаг 1: Отключите электропитание

Перед любыми работами отключите автомат в щитке и проверьте отсутствие напряжения. Используйте индикаторную отвёртку или мультиметр. Это простое правило спасает жизни.

Шаг 2: Разметка и проектирование

Нанесите на потолок места установки светильников с учётом расчётов. Используйте лазерный уровень для точности. Обозначьте также пути прокладки кабеля и расположение распределительной коробки.

Шаг 3: Прокладка кабеля

• В бетонных перекрытиях — штробите каналы, укладывайте гофру, протягивайте кабель.
• В гипсокартоне — кабель прокладывается внутри каркаса, фиксируется хомутами.
• В натяжных потолках — проводка готовится до монтажа полотна, выводы оставляются в местах установки светильников.

Шаг 4: Установка распределительной коробки

Установите коробку в доступном месте — лучше в стене над выключателем. Подведите к ней кабели: от щитка, от выключателя, от группы светильников.

Шаг 5: Подключение по схеме

1. Соедините нулевые жилы (синие) от щитка и светильников.
2. Фазу от щитка подключите к входу выключателя.
3. Управляемую фазу (с выхода выключателя) соедините с фазными жилами светильников.
4. Заземление (жёлто-зелёные) — при наличии — объедините все в одну точку.

Используйте клеммы WAGO — они обеспечивают надёжный контакт без окисления.

Шаг 6: Установка светильников

После монтажа каркаса или натяжного потолка установите светильники. Подключите провода к клеммам на корпусе. Не пережимайте провод — это может привести к обрыву.

Шаг 7: Проверка и включение

Перед включением дважды проверьте все соединения. Включите автомат, протестируйте работу каждой лампы. Если светильник не горит — отключите питание и проверьте целостность цепи мультиметром.

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки, которые могут привести к серьёзным последствиям. Вот самые частые:

• Использование алюминиевого кабеля. Он хрупкий, окисляется, плохо держит соединения. Всегда применяйте медный кабель.
• Недостаточное сечение провода. Для нагрузки выше 1,5 кВт используйте сечение 2,5 мм², особенно при длинных линиях.
• Соединение в теле светильника. Все соединения — только в распределительных коробках. Ни в коем случае не прячьте скрутки за потолком.
• Отсутствие запаса провода. Оставляйте минимум 15 см запаса в каждой точке подключения — это облегчит ремонт в будущем.
• Подключение галогенных ламп без трансформатора. Если лампа 12 В, нужен понижающий трансформатор. Прямое подключение к 220 В — мгновенный выход из строя.

Ещё одна ошибка — игнорирование заземления. Даже если светильник изолированный, заземление снижает риск поражения током при пробое изоляции.

Экспертное мнение

Современные технологии, такие как Wi-Fi-реле, Bluetooth-управление или Zigbee-системы, требуют стабильного питания и качественной разводки. Заложить «умную» проводку сегодня — значит сэкономить на переделках завтра.

Вопросы и ответы

Заключение

Развести проводку под точечные светильники — задача, требующая внимания к деталям, знания норм ПУЭ и аккуратности в работе. Главное — соблюдать принципы безопасности: использовать качественные материалы, выполнять соединения в коробках, выбирать правильную схему подключения и не превышать допустимую нагрузку.

• Всегда используйте параллельное подключение точечных светильников.
• Выбирайте медный кабель ВВГнг-Ls 3×1.5 мм² и прокладывайте его в гофре.
• Выполняйте все соединения в распределительных коробках — никаких скруток за потолком.
• Рассчитывайте нагрузку заранее и не превышайте 2,2 кВт на одну линию.
• Закладывайте запас провода и продумывайте развитие системы — для умного дома и диммирования.
