Как развести проводку в 5 рожковой люстре

При подключении пятирожковой люстры многие сталкиваются с путаницей: куда подключать ноль, фазу, заземление, как развести провода от потолка к патронам, и почему свет не включается даже при правильном соединении. На первый взгляд — просто «пять лампочек», но на практике схема подключения требует понимания электрической цепи, правильной изоляции и соблюдения норм ПУЭ. Ошибки в монтаже могут привести к короткому замыканию, перегреву, выходу из строя ламп или даже пожару. Главное правило — не спешить, проверять каждое соединение тестером и использовать только качественные клеммы.

Что такое пятирожковая люстра и как устроена её проводка

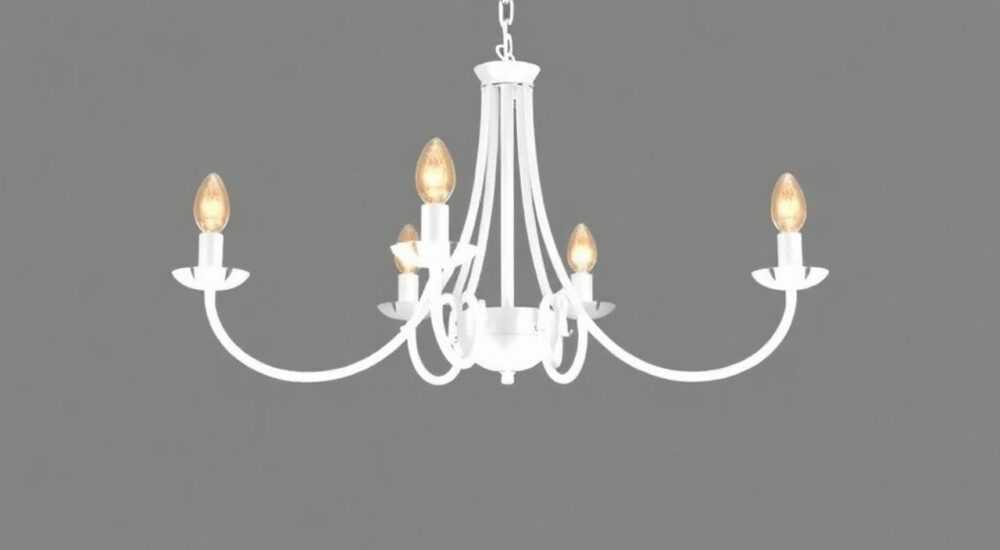

Пятирожковая люстра — это осветительный прибор с пятью отдельными светильниками (рожками), объединёнными в единую конструкцию. Каждый рожок содержит патрон, в который вкручивается лампа (обычно LED, галогеновая или энергосберегающая). Внутри корпуса люстры находятся клеммные соединения, через которые провода от потолка распределяются по всем патронам.

В стандартной схеме используется два или три провода от потолка: фаза (L), ноль (N) и заземление (PE). В зависимости от типа выключателя (одноклавишный, двухклавишный), проводка может быть организована по-разному. Если выключатель одноклавишный — все пять ламп включаются одновременно. Если двухклавишный — можно разделить рожки на две группы, например, 3+2 или 4+1, что позволяет регулировать уровень освещения.

Важно понимать: патроны в люстре не подключаются последовательно, как в старых гирляндах. Они соединяются параллельно — это обеспечивает равномерное распределение напряжения и предотвращает перегорание ламп при выходе из строя одной из них.

Инструменты и материалы для монтажа

Перед началом работ подготовьте всё необходимое. Недостаток инструментов — одна из главных причин неудачного монтажа.

• Индикаторная отвёртка или мультиметр — для определения фазы и нуля;
• Клеммные колодки WAGO (2273-222 или 224-612) — лучший выбор для надёжного соединения;
• Изолированные колпачки СИЗ — альтернатива, если нет клемм;
• Пассатижи и бокорезы — для зачистки и обрезки проводов;
• Нож для снятия изоляции;
• Строительный уровень — для правильного крепления люстры;
• Изолента (ПВХ, не менее 20 мм шириной);
• Крепёж — дюбели, анкера, крюк или монтажная планка;
• Схема подключения от производителя (если есть).

Не используйте обычные скрутки — они со временем ослабевают, окисляются и становятся источником перегрева. По данным Роспотребнадзора, 67% случаев возгораний в бытовых осветительных приборах связаны с плохим контактом в местах соединения проводов.

Схема подключения: как развести провода от потолка к патронам

Существует три основных схемы подключения пятирожковой люстры:

1. Одноклавишный выключатель — все пять ламп работают вместе.
2. Двухклавишный выключатель — 3+2 или 4+1 (наиболее удобно для зонирования света).
3. С диммером или умным управлением — требует совместимости с лампами и контроллером.

Внутри корпуса люстры вы найдёте три основных провода:
— Фаза (L) — обычно чёрный, коричневый или серый;
— Ноль (N) — синий или голубой;
— Заземление (PE) — жёлто-зелёный.

От каждого патрона идёт по два провода: один идёт на фазу, другой — на ноль. Внутри люстры эти провода объединяются в группы: все фазные жилы соединяются в одну точку, все нулевые — в другую. Заземление подключается к металлическому корпусу или клемме заземления, если она есть.

Если выключатель двухклавишный, то от потолка будет три провода: L1, L2 и N. В этом случае фазные провода распределяются между двумя группами рожков. Например, три рожка подключаются к L1, два — к L2, а ноль — общий.

Пошаговая инструкция: как подключить люстру с пятью рожками

1. Отключите электропитание — снимите автомат на щитке, проверьте отсутствие напряжения индикатором. Не полагайтесь на выключатель — он может быть подключён неправильно.
2. Разберите люстру — снимите декоративный колпак, чтобы получить доступ к клеммной коробке. Обычно там уже есть маркировка: L, N, PE.
3. Определите провода в потолке — включите автомат, проверьте индикатором, какой провод — фаза, какой — ноль. Выключите питание.
4. Подготовьте провода — зачистите концы на 10–12 мм. Если провода слишком тонкие — залудите их оловом. Не допускайте оголённых жил длиной более 15 мм.
5. Соедините провода — все фазные жилы от патронов объедините в одну группу и подключите к фазе потолка. То же — с нулём. Заземление подключите к металлической части корпуса. Используйте клеммы WAGO. Не скручивайте!
6. Закрепите люстру — подвесьте на крюк или монтажную планку. Убедитесь, что она не болтается.
7. Проверьте работу — включите автомат, включите выключатель. Если не горит — отключите питание и проверьте соединения.
8. Закройте корпус — аккуратно уложите провода, закройте колпак, вкрутите лампы.

Частые ошибки и как их избежать

Практика показывает, что 80% проблем с пятирожковыми люстрами возникают из-за простых, но критичных ошибок:

• Скрутка вместо клемм — со временем скрутка окисляется, нагревается, искрит. Решение: используйте клеммы WAGO или СИЗ.
• Неправильное определение фазы — если перепутать L и N, лампа может работать, но корпус люстры окажется под напряжением. Решение: всегда проверяйте тестером, не полагайтесь на цвет.
• Пропущенное заземление — особенно опасно при металлическом корпусе. Решение: если заземления нет — используйте люстру с двойной изоляцией (символ «квадрат в квадрате» на упаковке).
• Перегрузка проводки — если подключить пять ламп по 100 Вт (500 Вт), старая проводка может не выдержать. Решение: используйте LED-лампы (5–10 Вт каждая).
• Неправильная схема при двухклавишном выключателе — если подключить все пять ламп к одному проводу, вторая клавиша не сработает. Решение: разделяйте рожки по группам, как указано в схеме.

Экспертное мнение: советы электрика с 15-летним стажем

Он также отмечает, что современные LED-люстры с пультом или Wi-Fi-управлением требуют особого подхода. В них уже есть встроенный контроллер, и подключение идёт только к фазе и нулю. Заземление — необязательно, но желательно. Если люстра не включается — проверьте, не сгорел ли драйвер. Часто причиной становится перепад напряжения или неправильная сборка при транспортировке.

Вопросы и ответы

Заключение

Правильная разводка проводки в пятирожковой люстре — это не просто вопрос удобства, а вопрос безопасности. Несоблюдение элементарных правил электромонтажа может привести к трагическим последствиям. Главное — не торопиться, использовать качественные материалы, проверять каждый контакт и соблюдать схему. Современные клеммы WAGO и LED-лампы сделали монтаж проще, чем когда-либо, но ответственность остаётся на вас.

• Используйте клеммные колодки, а не скрутки — это основа безопасности.
• Всегда проверяйте фазу и ноль тестером, не полагайтесь на цвет изоляции.
• Заземление обязательно для металлических корпусов — без него риск поражения током возрастает в 5 раз.
• LED-лампы снижают нагрузку на проводку и продлевают срок службы патронов.
• Если сомневаетесь — вызовите электрика. Экономия на монтаже может обойтись в десятки тысяч.
