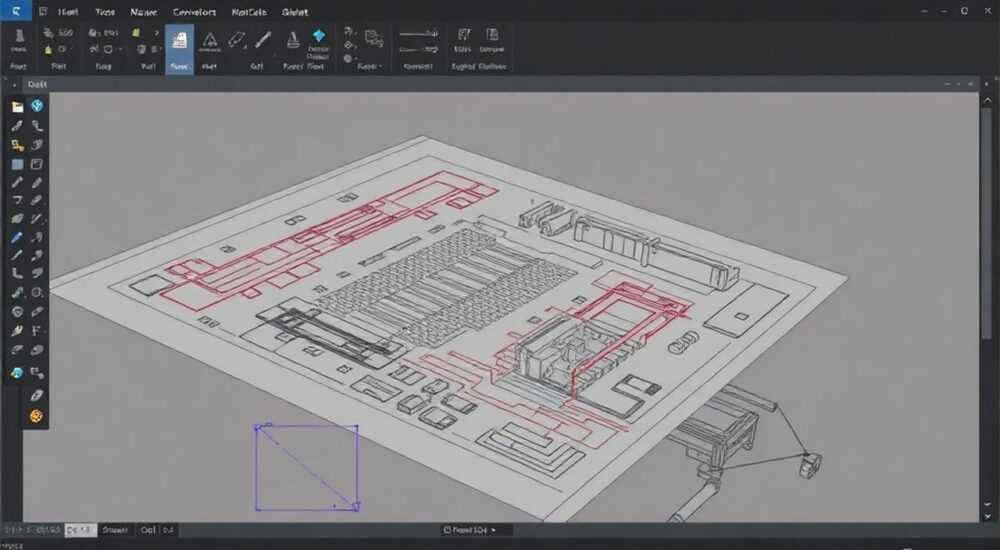

Как редактировать лист в автокаде

Редактирование листов в AutoCAD — ключевой навык для эффективной подготовки проектной документации. Лист (или листовой набор) представляет собой область компоновки, где чертёж оформляется под печать или экспорт: размещаются видовые экраны, рамки, штампы, примечания. Умение точно и быстро редактировать листы позволяет избежать ошибок при сдаче проектов, экономит время на переделках и повышает профессиональный уровень исполнения.

Что такое лист в AutoCAD и зачем его редактировать

В AutoCAD существует два основных пространства работы: модель (Model Space) и компоновка (Layout). Пространство модели — это рабочая зона, где создаётся геометрия в натуральную величину. Пространство компоновки — это имитация формата листа бумаги, где проектировщик собирает чертёж для вывода на печать. Именно здесь размещаются рамки, штампы, таблицы и видовые экраны, показывающие фрагменты модели в нужном масштабе.

Листы в AutoCAD позволяют создавать несколько представлений одной модели на разных форматах. Например, один и тот же 3D-объект можно отобразить в плане, разрезе и аксонометрии на одном листе. Это делает процесс оформления документации системным и гибким. Редактирование листа — не просто изменение текста, а комплексная задача, включающая управление компоновкой, масштабами, слоями и внешним видом.

Оптимизация листов особенно важна при работе в коллективе или при сдаче проектов заказчику. Несоответствие ГОСТу, смещённые виды или неверный масштаб могут привести к замечаниям и задержкам. Поэтому умение редактировать листы — не просто технический навык, а часть профессиональной культуры инженера.

Как перейти в пространство компоновки и начать редактирование

Для начала редактирования листа необходимо переключиться из пространства модели в компоновку. Это можно сделать несколькими способами. Наиболее простой — клик по ярлычку «Layout1» или «Компоновка1» в нижней части интерфейса. По умолчанию AutoCAD создаёт один или два листа при запуске нового чертежа.

Если листов нет, их можно добавить через контекстное меню: клик правой кнопкой по существующему ярлыку → «Новый лист». Также доступна команда LAYOUT в командной строке. После создания листа важно настроить его параметры: формат, ориентацию, принтер/плоттер. Это делается через Page Setup Manager («Диспетчер настройки печати»).

Настройка страницы включает выбор устройства вывода, размера бумаги (например, A4, A3), ориентации (книжная или альбомная) и поля. Эти параметры влияют на то, как чертёж будет выглядеть при печати. Если формат выбран неверно, рамка может обрезаться или оставаться слишком много пустого пространства.

• Перейдите в компоновку через ярлык внизу экрана.
• Откройте «Диспетчер настройки печати» (PAGESETUP).
• Выберите или создайте конфигурацию печати.
• Укажите принтер, формат бумаги и ориентацию.
• Подтвердите настройки и приступайте к редактированию.

Основные операции редактирования объектов на листе

После перехода в компоновку вы можете редактировать любые объекты, размещённые в этом пространстве: рамки, текст, логотипы, таблицы и другие элементы оформления. Эти объекты находятся в пространстве компоновки и не связаны напрямую с моделью.

Для перемещения, копирования, поворота или изменения размера объектов используются стандартные команды: MOVE, COPY, ROTATE, SCALE. При этом важно понимать, что эти действия не влияют на геометрию в пространстве модели — они касаются только визуального оформления листа.

Особое внимание стоит уделить группировке объектов. Если рамка и штамп созданы как отдельные элементы, их удобно объединить в блок или использовать команду GROUP. Это предотвращает случайное смещение элементов при редактировании.

Работа с видовыми экранами: масштаб, слои, блокировка

Видовые экраны — это «окна» в пространство модели, размещённые на листе. Они позволяют показать нужный фрагмент чертежа в заданном масштабе. Редактирование видовых экранов — одна из самых частых задач при работе с листами.

Для создания видового экрана используется команда MVIEW или панель «Вид» → «Видовые экраны». Можно создать прямоугольный или многоугольный экран. После создания его можно переместить, изменить размер или форму.

Масштаб видового экрана задаётся через палитру свойств (PROPERTIES) или непосредственно в раскрывающемся списке масштабов в строке состояния. Автомасштабы (например, 1:50, 1:100) доступны по умолчанию, но при необходимости можно добавить пользовательские.

Один из ключевых моментов — блокировка видового экрана. После установки нужного масштаба и положения модельного вида, экран следует заблокировать (VIEWSPLASH → «Заблокировать»). Это предотвращает случайное изменение масштаба при работе в компоновке.

• Дважды щёлкните внутри видового экрана, чтобы войти в пространство модели временно.
• Установите нужный вид (ZOOM, PAN).
• Выйдите из экрана (дважды щёлкните за его пределами).
• Установите масштаб через палитру свойств.
• Заблокируйте экран, чтобы защитить масштаб.

Редактирование текста, размеров и аннотаций

Текст и размеры на листе могут находиться как в пространстве компоновки, так и в модели. Аннотации, размещённые в компоновке (например, пояснения, примечания, номера чертежей), редактируются стандартными командами: DDEDIT, TEXT, MTEXT.

Важно использовать стили текста (Text Style), чтобы обеспечить единообразие оформления. Стиль задаёт шрифт, высоту, угол и другие параметры. Создавайте отдельные стили для заголовков, основного текста и специальных обозначений.

Размеры, как правило, создаются в пространстве модели, но их можно адаптировать под компоновку с помощью аннотативных размеров. Аннотативный объект автоматически меняет свой размер в зависимости от масштаба видового экрана. Это особенно полезно при наличии нескольких масштабов на одном листе.

Шаблоны, стили и стандарты оформления листов

Для ускорения работы рекомендуется использовать шаблоны чертежей (.dwt), в которых уже настроены листы, стили, слои и блоки. Шаблон с правильно оформленным листом позволяет начать новый проект без повторной настройки.

В шаблоне можно заранее задать:

• Форматы листов (A4, A3, A1 и т.д.)
• Настройки печати
• Слои для компоновки
• Блоки рамок и штампов
• Стили текста и размеров

Кроме того, AutoCAD поддерживает стандарты оформления через функцию «Стандарты» (Standards, .dws). Это файлы, содержащие правила именования слоёв, стилей, блоков. Их можно привязывать к проектам для контроля соответствия.

Типичные ошибки и как их избежать

При редактировании листов новички часто допускают типичные ошибки. Первая — редактирование модели из компоновки без блокировки экрана. Это приводит к смещению вида и потере масштаба.

Вторая ошибка — использование обычных (не аннотативных) размеров в компоновке. Они не масштабируются корректно и могут выглядеть слишком крупно или мелко.

Третья — отсутствие резервных копий. Перед массовым редактированием всегда сохраняйте резервную версию файла (например, через команду SAVEAS или систему версий).

Экспертное мнение

Ольга также отмечает важность использования динамических блоков и полей. Например, номер листа можно связать с полем, которое автоматически обновляется при изменении порядка. Это исключает человеческие ошибки при переименовании.

Вопросы и ответы

Заключение

Редактирование листов в AutoCAD — это не просто техническая операция, а важный этап подготовки качественной проектной документации. От правильного оформления зависит восприятие чертежа заказчиком, возможность его автоматизированной обработки и соответствие нормативным требованиям.

• Всегда работайте в компоновке для оформления листов.
• Блокируйте видовые экраны после настройки масштаба.
• Используйте аннотативные размеры и текст для корректного отображения.
• Разрабатывайте и применяйте шаблоны чертежей.
• Автоматизируйте процессы через листовые наборы и поля.
