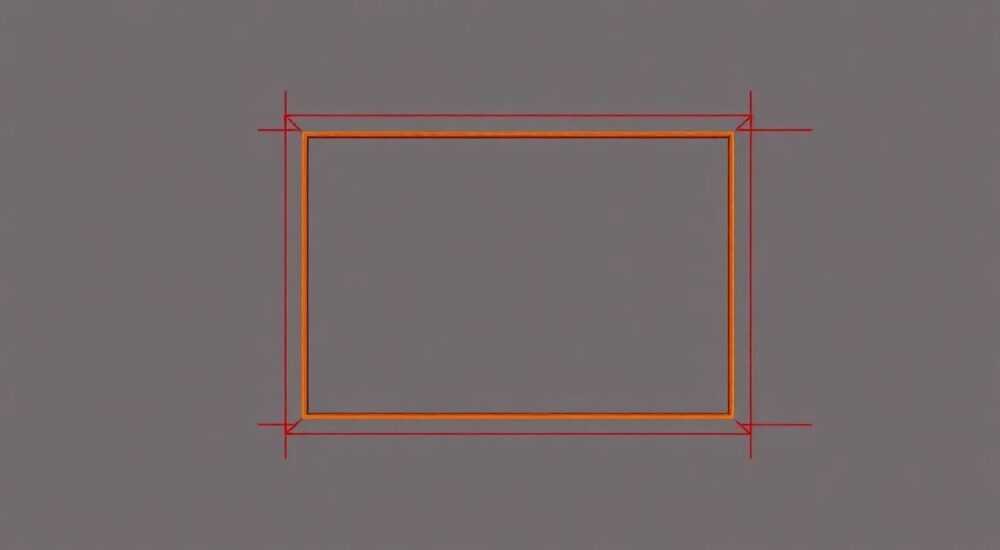

Как редактировать рамку в автокаде

Кадровая рамка в AutoCAD — это не просто графический элемент, а ключевой инструмент для стандартизации чертежей, обеспечения соответствия ГОСТ и повышения профессионального вида документации. Неправильно настроенная рамка может привести к ошибкам при печати, несоответствию требованиям заказчика или потере времени на переделку. Многие пользователи, особенно начинающие, сталкиваются с проблемами: рамка не масштабируется, смещается при печати, не привязывается к листу или теряется при экспорте в PDF. Однако с правильным пониманием структуры и инструментов редактирования рамки эти задачи становятся элементарными. Главное — работать с рамкой как с блоком, привязанным к листу, а не как к простой линии.

Что такое рамка в AutoCAD и зачем она нужна

Рамка в AutoCAD — это заранее подготовленный графический элемент, который обрамляет чертёж и содержит поля для информации: наименование проекта, номер чертежа, дата, исполнитель, масштаб, знаки согласования и другие реквизиты. Она не является частью чертежа в пространстве модели, а размещается в пространстве листа (Layout), где задаётся формат листа, масштаб и параметры печати. Стандартные рамки соответствуют ГОСТ 2.104-68, но в большинстве компаний используются адаптированные версии, учитывающие внутренние требования.

Почему важно правильно настроить рамку? Потому что она формирует восприятие документа. Неправильный размер, смещённые поля или отсутствие атрибутов делают чертёж непрофессиональным. По данным опроса Autodesk среди инженеров, 67% ошибок при сдаче чертежей связаны именно с некорректным оформлением рамки и поля. Более того, при автоматизированной выдаче чертежей в PDF или на печать, если рамка не привязана к листу, она может обрезаться или сдвигаться.

Как создать рамку с нуля

Создание рамки начинается с выбора формата листа. В AutoCAD это делается через команду LAYOUT или через вкладку «Лист» в нижней части интерфейса. Выберите стандартный формат (A3, A4, A2 и т.д.) или создайте пользовательский через «Печать» → «Управление параметрами печати» → «Добавить формат».

После выбора формата:

1. Перейдите в пространство листа (нажмите на вкладку листа).
2. Используйте команду RECTANG для рисования внешнего прямоугольника рамки. Укажите координаты, соответствующие границам листа (например, для A4: 297×210 мм).
3. Создайте внутренний прямоугольник — это поле чертежа. Обычно отступы составляют 5–10 мм с каждой стороны.
4. Добавьте линии для разделения зон: название, дата, исполнитель, масштаб. Используйте слой BORDER, чтобы отделить рамку от основного чертежа.
5. Вставьте текстовые поля с помощью MTEXT. Для автоматизации используйте атрибуты — они позволят вводить данные только один раз и автоматически применять их ко всем чертежам.

Для атрибутов используйте команду ATTDEF. Укажите тег (например, PROJECT_NAME), подпись («Наименование проекта»), значение по умолчанию и положение. После создания всех атрибутов — объедините всё в блок.

Как редактировать рамку как блок

Когда рамка создана как блок (а это обязательное условие для эффективной работы), её редактирование становится мгновенным и массовым. Если вы внесёте изменения в один блок — они отразятся на всех экземплярах в чертеже.

Для редактирования:

1. Выделите рамку на листе.
2. Введите команду BEDIT (Block Editor) или нажмите правой кнопкой → «Редактировать блок».
3. В открывшемся редакторе блоков вы можете изменять линии, текст, атрибуты, добавлять новые элементы.
4. После внесения правок нажмите «Сохранить блок» (Save Block) и закройте редактор.

Если рамка вставлена как внешняя ссылка (XREF), редактировать её нужно в исходном файле. Для этого откройте файл рамки отдельно, внесите изменения, сохраните — и обновите ссылку в основном чертеже через XREF → «Обновить».

Масштабирование рамки при печати

Одна из самых частых проблем — рамка не соответствует размеру листа при печати. Это происходит, когда масштаб чертежа в пространстве листа не совпадает с масштабом рамки.

Решение:

1. В пространстве листа выберите область чертежа (окно вьюпорта).
2. Вызовите свойства окна (PROPERTIES или CTRL+1).
3. Найдите поле «Масштаб вьюпорта» — установите нужный (например, 1:50).
4. Убедитесь, что рамка не масштабируется. Для этого: выделите рамку → в свойствах установите «Масштабирование при масштабировании вьюпорта» → Нет.

Также проверьте настройки печати:

• Выберите «Печать» → «Печать в масштабе» → «Подогнать под размер бумаги» — если рамка слишком большая, это может обрезать её.
• Лучше выбрать «Масштаб: 1:1» и вручную указать размер листа (например, A4 — 210×297 мм).
• Проверьте поля печати — они должны быть равны или меньше отступов рамки.

Использование шаблонов листов (DWT)

Самый эффективный способ работы с рамками — создание шаблонов листов (.dwt). Шаблон содержит настроенный лист с рамкой, слоями, стилями текста, масштабами и атрибутами. При создании нового чертежа вы просто выбираете шаблон — и получаете готовую рамку без лишних действий.

Как создать шаблон:

1. Настройте лист с рамкой, как описано выше.
2. Сохраните файл через «Файл» → «Сохранить как» → выберите тип «Шаблон чертежа (*.dwt)».
3. В диалоге укажите имя шаблона (например, «A4_GOST_2026»).
4. При создании нового чертежа выберите этот шаблон в окне «Новый».

Преимущества:

• Один раз настроили — используете вечно.
• Совместимость между отделами и проектами.
• Автоматическое обновление: если вы исправите ошибку в шаблоне — все новые чертежи получат исправления.

Частые ошибки и как их избежать

Практика показывает, что даже опытные пользователи допускают одни и те же ошибки. Вот наиболее распространённые:

Представьте, что вы отправляете 50 чертежей на согласование — и 15 из них имеют смещённую рамку. Это не просто неэстетично — это может привести к отказу в приёме документации. Избегайте таких ситуаций: проверяйте рамку на одном чертеже, сохраняйте как шаблон, и используйте его повсюду.

Экспертное мнение

Екатерина рекомендует использовать дополнительные инструменты: DATAEXTRACTION для выгрузки атрибутов в Excel, и FIELD для автоматического заполнения даты и номера чертежа. Например, поле «Дата» можно сделать динамическим — оно будет автоматически обновляться при открытии файла.

Вопросы и ответы

Заключение

Редактирование рамки в AutoCAD — это не вопрос графики, а вопрос системного подхода. Правильно настроенная рамка — это залог профессионализма, экономии времени и минимизации ошибок. Отказ от ручного рисования в пользу блоков, атрибутов и шаблонов DWT превращает утомительную задачу в автоматизированный процесс. Более того, такие стандарты позволяют легко передавать проекты между сотрудниками, внедрять единые корпоративные требования и соответствовать требованиям заказчиков и госстандартов.

• Всегда создавайте рамку в пространстве листа, а не модели.
• Используйте блоки с атрибутами для автоматизации и масштабируемости.
• Сохраняйте шаблоны в формате DWT и распространяйте их по команде.
• Проверяйте настройки печати и масштаб вьюпорта перед экспортом.
• Не игнорируйте слои — они обеспечивают контроль видимости и печати.
