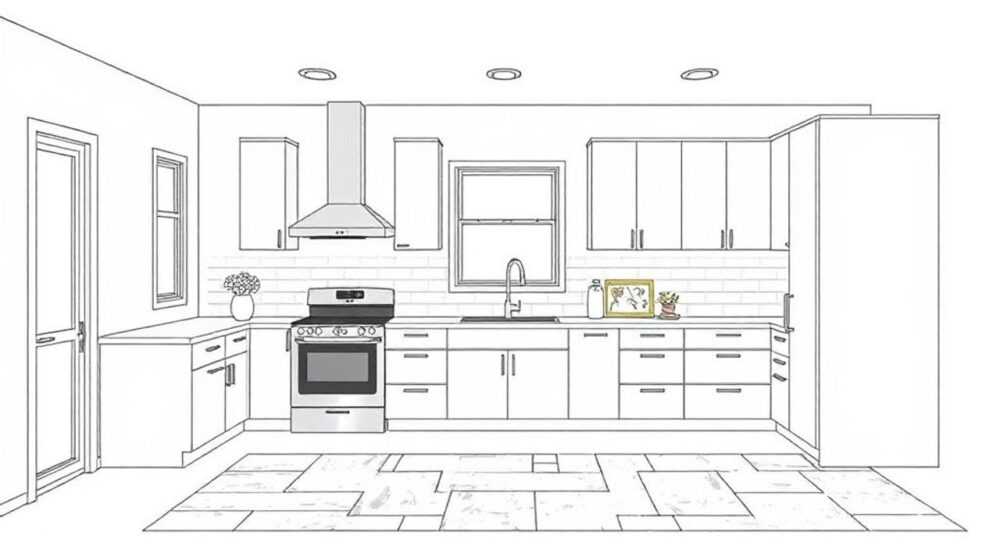

Как самому сделать кухонный гарнитур чертеж

Кухонный гарнитур — сердце любого дома. От его удобства, функциональности и внешнего вида зависит комфорт на кухне. Многие считают, что создание мебели под заказ — прерогатива профессионалов с чертежами, станками и огромным опытом. Но это не так. При правильном подходе и внимании к деталям любой человек может самостоятельно разработать проект кухонного гарнитура, адаптированный под свои нужды, стиль и пространство. Главное — понимать принципы проектирования, знать ключевые параметры и уметь грамотно перевести идею в точный чертёж.

Зачем нужен чертёж кухонного гарнитура

Чертёж — это не просто набор линий на бумаге. Это технический документ, который определяет форму, размеры, конструкцию и взаимное расположение всех элементов кухни. Без него невозможно ни спланировать производство, ни смонтировать гарнитур без ошибок. Особенно важно иметь чёткий чертёж при самостоятельной сборке или заказе мебели по индивидуальному проекту.
Чертёж помогает избежать множества проблем: неправильной установки техники, нехватки рабочего места, перекосов фасадов и трудностей с подключением коммуникаций. Он служит ориентиром при покупке материалов, позволяет точно рассчитать количество ДСП, фурнитуры и крепежа. Кроме того, он становится основой для согласования с подрядчиками или мастерами.
При этом чертёж можно сделать как вручную, так и с помощью программ. Главное — чтобы он был понятным, масштабным и содержал все необходимые размеры. В идеале — в трёх проекциях: план сверху, вид спереди и боковой разрез.

Основные мерки и стандарты для кухонной мебели

Перед тем как рисовать чертёж, нужно знать типовые параметры, принятые в мебельной индустрии. Они позволяют сделать кухню эргономичной и безопасной. Отклонения допустимы, но только при наличии веской причины.
Стандартная высота верхних шкафов от пола — 145–150 см. Это обеспечивает комфортный доступ для большинства людей. Глубина нижних модулей — 60 см, включая столешницу. Верхние шкафы обычно имеют глубину 30–35 см, чтобы не перегружать зрительно пространство. Высота нижних модулей (без учета столешницы) — 85 см, что соответствует среднему уровню локтя человека ростом 170–175 см.
Ширина модулей выбирается кратно 15 или 30 см — это стандартные размеры фасадов. Например, популярны варианты: 30, 45, 60, 90 см. Такое деление упрощает производство и снижает количество отходов при раскрое плиты.

Этапы создания чертежа кухонного гарнитура

Процесс проектирования можно разделить на несколько последовательных шагов. Соблюдение порядка минимизирует риск ошибок и ускоряет работу.

1. Замерьте помещение. Возьмите рулетку и запишите длину всех стен, высоту потолков, положение окон, дверей, радиаторов, розеток и труб. Укажите толщину стен, если есть ниши или выступы.
2. Определите расположение «большой техники». Холодильник, плита, духовка, мойка — их место должно быть продумано заранее. Учтите подвод коммуникаций.
3. Выберите тип компоновки. Линейная, угловая, П-образная, островная — каждый вариант имеет свои плюсы и ограничения по площади.
4. Нанесите контур кухни на бумагу или в программу. Используйте масштаб 1:50 (1 см = 50 см) или 1:25 (1 см = 25 см), если пространство маленькое.
5. Разместите модули. Начните с нижних шкафов, затем добавьте верхние. Оставьте зазоры: 4–5 см сверху, 10–15 см сбоку от крупной техники.
6. Добавьте размеры. Проставьте все габариты: ширину каждого модуля, общую длину гарнитура, расстояния до стен и препятствий.
7. Внесите технику и врезки. Обозначьте места под встраиваемую духовку, посудомоечную машину, мойку. Укажите размеры ниш.
8. Продумайте фурнитуру. Отметьте, где будут ручки, петли, направляющие ящиков, подъёмные механизмы.

Инструменты и программы для проектирования

Если вы делаете чертёж впервые, начните с простого. Бумага в клетку, карандаш, линейка и ластик — этого достаточно для базового проекта. Нанесите сетку с масштабом 1:50 и аккуратно прорисуйте контуры.
Для более точной и наглядной работы используйте специализированные программы:

• SketchUp — бесплатная 3D-программа с интуитивным интерфейсом. Подходит для визуализации и проверки компоновки.
• PRO100 — российская программа для проектирования мебели. Позволяет строить чертежи, рассчитывать материалы и экспортировать данные для раскроя.
• AutoCAD — профессиональный инструмент, требующий обучения. Используется в крупных студиях.
• Roomstyler и Planner 5D — онлайн-сервисы с простым drag-and-drop интерфейсом. Подходят для новичков.

Программы дают возможность «примерить» кухню в 3D, оценить пропорции и свет. Однако даже самый продвинутый софт не заменит понимания стандартов и эргономики.

Расположение модулей и рабочий треугольник

Ключевой принцип кухонной эргономики — «рабочий треугольник». Это воображаемая линия, соединяющая три главные зоны: мойку, плиту и холодильник. Сумма сторон треугольника должна быть от 4 до 6 метров. Ни одна сторона не должна быть короче 1,2 м или длиннее 2,7 м.
Правильное расположение этих элементов сокращает количество шагов при готовке. Например, после доставания продуктов из холодильника вы должны легко дойти до мойки, затем — до плиты. При этом между зонами не должно быть препятствий: открытых дверей, стола или прохода.

• Мойка лучше располагается рядом с посудомоечной машиной.
• Холодильник не должен стоять вплотную к плите — тепло сокращает срок службы техники.
• Зону хранения посуды делайте рядом с мойкой и сушилкой.
• Шкафы с крупами и специями — возле плиты.

Для маленьких кухонь особенно важна компактность. Здесь подойдёт угловая или линейная планировка. На большой площади можно использовать остров — он станет дополнительной рабочей поверхностью, обеденной зоной или местом для варочной панели.

Частые ошибки и как их избежать

Даже опытные мастера допускают просчёты. Вот наиболее распространённые:

Ошибка 1: Неучтённые коммуникации

Забытые трубы, розетки или вентиляция могут испортить весь проект. Перед началом работ составьте схему всех инженерных систем.

Ошибка 2: Слишком высокие или низкие шкафы

Отклонение от стандартов ради «уникальности» часто приводит к дискомфорту. Если вы хотите изменить высоту, сделайте тестовый макет из картона.

Ошибка 3: Отсутствие запаса под расширение

Не закладывайте модули впритык к стенам. Оставьте 1–2 см на выравнивание. То же касается техники — указывайте в чертеже размеры с запасом.

Ошибка 4: Игнорирование освещения

Подсветка рабочей зоны — обязательна. В чертёже отметьте, где будут LED-ленты или точечные светильники под верхними шкафами.

Ошибка 5: Недооценка веса конструкции

Верхние шкафы с посудой могут весить 50–70 кг. Убедитесь, что стены выдержат нагрузку, и укажите в чертеже точки крепления к несущим конструкциям.

Экспертное мнение

Создание чертежа — это не только техническая задача, но и творческий процесс. Профессионалы советуют подходить к нему системно.
«Главное — не стремиться сделать всё сразу. Разбейте проект на этапы: замеры → концепция → черновик → доработка → финальный чертёж. Используйте метод «проверка соседом»: покажите проект человеку, который не участвовал в работе. Часто он замечает то, что вы упустили», — говорит Елена Федорова, преподаватель курсов по дизайну интерьера.
Также эксперты рекомендуют использовать реальные образцы. Купите фрагмент столешницы, образец ДСП и фасад — это поможет оценить цвет, текстуру и качество в условиях вашего освещения.
Современные технологии, такие как AR-просмотр через смартфон, уже доступны в некоторых приложениях. Они позволяют «увидеть» будущую кухню в реальном пространстве ещё до начала работ.

Вопросы и ответы

Заключение

Создание чертежа кухонного гарнитура — это достижимая задача, даже без опыта. Главное — следовать проверенным шагам, учитывать стандарты и уделять внимание деталям. Точный чертёж экономит время, деньги и нервы, а также становится основой для удобной и красивой кухни.

• Точный чертёж — основа успешного изготовления кухни.
• Соблюдайте стандартные размеры: 85 см высота, 60 см глубина, 50–60 см зазор до верха.
• Продумайте «рабочий треугольник»: мойка — плита — холодильник.
• Используйте программы PRO100 или SketchUp для точного моделирования.
• Всегда оставляйте технологические зазоры и проверяйте несущую способность стен.
