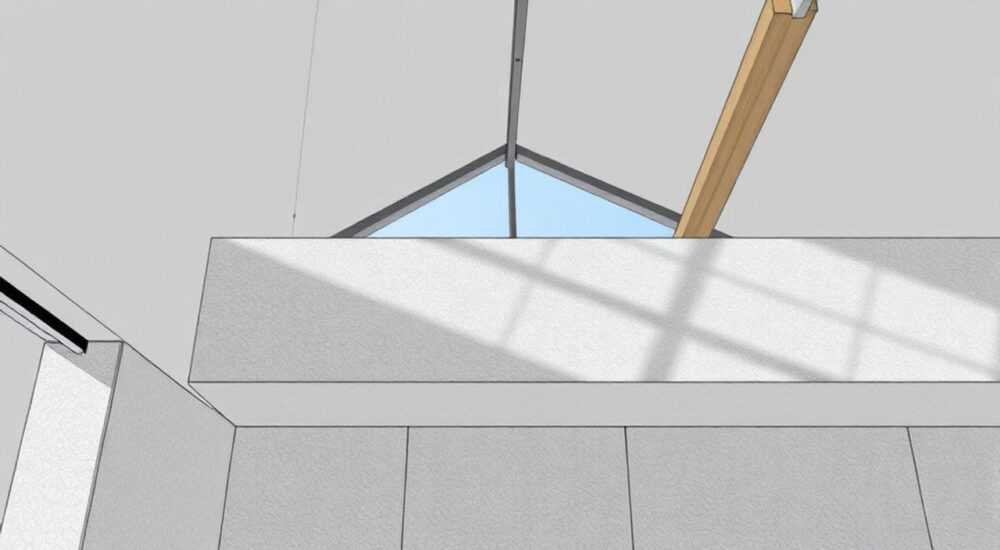

Как сделать брус в архикаде

Создание детализированных строительных конструкций в ArchiCAD становится неотъемлемой частью работы современного архитектора и проектировщика. Особое внимание уделяется моделированию деревянных элементов, среди которых брус занимает важное место в частном домостроении. Правильное создание этого элемента в программе позволяет получить точные чертежи и спецификации, необходимые для качественного строительства.

Основные подходы к созданию бруса в ArchiCAD

Работа с брусом в ArchiCAD требует понимания нескольких ключевых моментов. Программа предлагает несколько способов создания данного элемента, каждый из которых имеет свои преимущества в зависимости от поставленной задачи. Наиболее распространенные методы включают использование инструмента «Стена», создание морфов или применение специальных объектов из библиотеки.

• Использование инструмента «Стена» — наиболее быстрый способ создания базового бруса
• Морфирование позволяет создавать сложные формы и конфигурации
• Библиотечные объекты обеспечивают высокую детализацию и точность

Важно отметить, что выбор метода зависит от уровня детализации проекта и его целевого назначения. Для предварительных расчетов подойдут упрощенные модели, тогда как рабочая документация требует максимально точного представления.

Пошаговое руководство по созданию бруса

Начнем с самого простого способа — использования инструмента «Стена». Этот метод особенно эффективен при создании стеновых конструкций из бруса. Первым шагом станет настройка параметров стены в диалоговом окне. Здесь важно правильно задать толщину, соответствующую стандартным размерам бруса (100х150 мм, 150х150 мм и т.д.).

Для достижения реалистичного визуального представления необходимо:

• Настроить материал поверхности под древесину
• Задать текстуру с учетом направления волокон
• Добавить шероховатость поверхности

Применить корректное освещение

Альтернативные методы моделирования

Когда требуется более сложная геометрия или особые конструктивные решения, целесообразно использовать морфирование. Этот инструмент предоставляет максимальную свободу в создании форм, позволяя точно воспроизводить все нюансы профиля бруса. Особенно это актуально при работе с клееным брусом или элементами сложной конфигурации.

Специалисты также рекомендуют использовать комбинированный подход, когда базовая конструкция создается при помощи инструмента «Стена», а декоративные элементы и узлы выполняются через морфирование. Такой метод обеспечивает оптимальный баланс между производительностью программы и уровнем детализации модели.

Экспертное мнение: советы практикующего архитектора

Александр Михайлов, ведущий архитектор компании «ArchiPro» (опыт работы 15 лет, более 200 реализованных проектов):
«В своей практике я часто сталкиваюсь с необходимостью точного моделирования брусовых конструкций. Особенно важно учитывать технологические зазоры и деформационные швы. Рекомендую всегда создавать отдельный слой для каждого ряда бруса — это значительно упрощает последующую работу с моделью.»

«Частая ошибка начинающих проектировщиков — пренебрежение мелкими деталями. Например, торцевые спилы должны иметь характерную текстуру поперечного среза древесины. В моем проекте загородного дома площадью 450 м² именно внимание к таким нюансам позволило заказчику лучше понять будущую конструкцию.»

Ответы на популярные вопросы

• Как задать правильную текстуру древесины?
  Для этого нужно использовать комбинацию материалов с разными направлениями волокон. Боковые поверхности требуют продольной текстуры, торцы — поперечной.
• Как организовать многослойные конструкции из бруса?
  Создайте отдельные слои для каждого ряда, используя функцию «Уровни». Это позволит легко управлять видимостью и редактированием.
• Как рассчитать количество материала?
  Используйте встроенную функцию «Спецификация». Предварительно настройте фильтры для корректного подсчета только элементов бруса.

Современные тенденции в моделировании бруса

Развитие технологий BIM-моделирования привело к появлению новых возможностей в работе с деревянными конструкциями. Современные версии ArchiCAD предлагают расширенные инструменты для создания сложных соединений и узлов. Особенно актуально это становится при работе с проектами домов из профилированного бруса, где важна точность воспроизведения замковых соединений.

Внедрение систем автоматического подсчета объемов и стоимости материалов значительно упрощает рабочий процесс. Также появились специализированные библиотеки объектов, учитывающие особенности различных типов бруса — от обычного до клееного.

Распространенные ошибки и их решение

При работе с брусовыми конструкциями часто возникают типовые проблемы:

• Неправильное масштабирование текстур — решается корректной настройкой UV-развертки
• Пересечение элементов — требует тщательной проработки узлов соединения
• Неверный расчет нагрузок — исправляется использованием специальных плагинов для инженерных расчетов

Таблица сравнения методов создания:

Заключение

Работа с брусовыми конструкциями в ArchiCAD требует комплексного подхода и понимания особенностей каждого инструмента. Выбор метода создания зависит от конкретных задач проекта и уровня детализации. При правильном подходе программа становится мощным инструментом для создания точных и информативных моделей.
