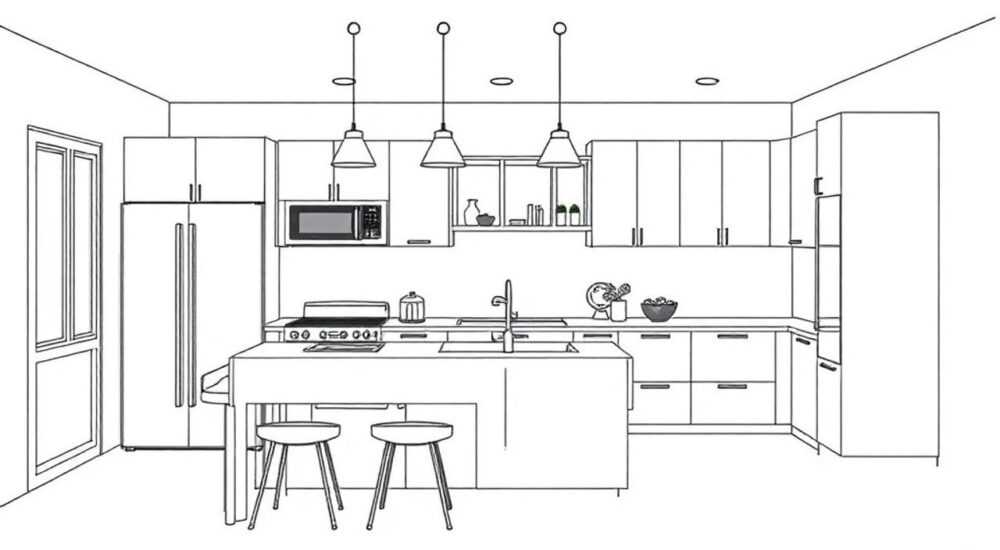

Как сделать чертеж на кухонный гарнитур

Когда вы решаете обновить кухню, первый и самый важный шаг — не выбор цвета фасадов или материала столешницы, а создание точного чертежа кухонного гарнитура. Без него даже самый дорогой гарнитур может оказаться неудобным, не вместительным или просто не вписаться в пространство. Чертёж — это не просто эскиз, а технический документ, который определяет все габариты, расположение техники, коммуникаций и рабочих зон. Именно он предотвращает ошибки, которые впоследствии требуют дорогостоящего ремонта или переделки. Правильно выполненный чертёж — залог функциональной, эргономичной и долговечной кухни.

Зачем нужен чертёж кухонного гарнитура

Многие считают, что достаточно показать продавцу фото кухни и сказать, что хочется «как в журнале». Но без точного чертежа даже самый красивый дизайн может превратиться в кошмар. Чертёж — это не просто рисунок, а инструкция для производителя, монтажников и даже для вас самого. Он позволяет заранее увидеть, как будет работать система хранения, поместится ли крупная техника, не будет ли перекрыт доступ к окну или двери.

Без чертежа вы рискуете столкнуться с неожиданными проблемами: например, шкафы закрывают вентиляционный канал, мойка стоит над розеткой, а вытяжка не справляется с отводом запахов из-за неправильной высоты. По данным исследований компании «Российский союз дизайнеров интерьеров», более 68% случаев возврата или переделки кухонных гарнитуров связаны с ошибками на этапе планирования — именно из-за отсутствия детализированного чертежа.

Даже если вы планируете заказать готовый гарнитур «под ключ», продавец потребует точные замеры. И если вы предоставите их самостоятельно — с чертежом — вы сэкономите время, деньги и нервы. Чертёж становится вашим инструментом контроля, а не просто формальностью.

Как правильно замерить кухню

Замеры — фундамент любого чертежа. Ошибка в одном сантиметре может привести к тому, что шкаф не встанет, а труба окажется на пути дверцы. Начните с полного обследования помещения.

• Измерьте длину и ширину всех стен — не полагайтесь на планы застройщика, они часто неточны.
• Отметьте расположение окон, дверей, радиаторов, вентиляционных шахт, канализационных стояков и электророзеток.
• Замерьте высоту потолка в четырёх углах — перепады до 2–3 см встречаются почти в каждом старом доме.
• Зафиксируйте толщину стен, особенно если планируете встраиваемую технику.
• Сделайте фото с высоты глаз — это поможет понять, как будет выглядеть гарнитур в реальности.

Не забудьте отметить все выступы, ниши, батареи, трубы и даже розетки с выключателями. Если есть подоконник, измерьте его ширину и высоту — возможно, вы захотите использовать его как барную стойку или столешницу. Для точности используйте лазерный дальномер — он даёт погрешность не более 1–2 мм, в отличие от рулетки, которая может «проседать».

Типы планировок и их особенности

Выбор типа планировки напрямую влияет на удобство и эффективность кухни. Вот основные варианты:

• Линейная (однорядная) — идеальна для узких помещений. Все элементы расположены вдоль одной стены. Экономит пространство, но требует тщательного распределения зон.
• Г-образная — два смежных ряда. Самый популярный вариант для квартир. Хорошо разделяет зоны приготовления и хранения.
• П-образная — три стены. Подходит для просторных кухонь. Обеспечивает максимальное хранение, но может «закрыть» пространство, если не оставить проходы шириной не менее 90 см.
• Островная — центральный остров с мойкой или плитой. Требует площади от 15 м². Отлично подходит для семейного общения, но требует дополнительной вентиляции и электропроводки.
• Угловая (с угловым модулем) — сочетание Г-образной и углового шкафа. Эффективно использует углы, но требует продуманной системы выдвижных механизмов.

Выбирая тип, учитывайте не только форму помещения, но и ваши привычки. Если вы часто готовите вдвоём — избегайте линейной планировки. Если кухня маленькая — откажитесь от острова.

Рабочий треугольник: принципы эргономики

Это фундаментальный принцип кухонного дизайна, разработанный ещё в 1940-х годах в США и до сих пор остающийся золотым стандартом. Рабочий треугольник — это воображаемая линия, соединяющая три ключевые точки: холодильник, мойку и плиту. Идеальный треугольник должен быть замкнутым, но не слишком большим.

• Суммарная длина всех сторон треугольника — не более 6,7 метров.
• Каждая сторона — от 1,2 до 2,7 метров.
• Никакие препятствия (двери, проходы, окна) не должны пересекать треугольник.

Представьте, что вы готовите: берёте продукты из холодильника, моете овощи у мойки, готовите на плите. Если эти точки находятся слишком далеко — вы будете тратить лишние шаги. Если слишком близко — возникнут помехи. Например, если мойка стоит прямо перед плитой, пар от кастрюль будет попадать на руки, а вода — брызгать на конфорки.

Инструменты и программы для создания чертежа

Вы можете сделать чертёж вручную — на миллиметровой бумаге в масштабе 1:50 или 1:25. Но сегодня большинство профессионалов используют специализированные программы.

Если вы не уверены в своих навыках — начните с онлайн-конфигуратора. Он подскажет, какие модули подходят, как их соединить, и выведет итоговый план с расчётами стоимости.

Ключевые детали, которые нельзя игнорировать

Чертёж — это не только контуры шкафов. В нём должны быть учтены все технические и функциональные нюансы.

• Высота столешницы — оптимально 85–90 см. Измерьте от пола до запястья при согнутой руке — это будет ваша идеальная высота.
• Глубина шкафов — нижние — 60 см, верхние — 30–35 см. Не забудьте про выступ дверцы (обычно 1–2 см).
• Расстояние от плиты до вытяжки — для газовой плиты — 75–85 см, для электрической — 65–75 см.
• Розетки — минимум 5–7 точек: для микроволновки, кофемашины, блендера, посудомойки, холодильника. Размещайте их на высоте 10–15 см от столешницы, но не за шкафами!
• Коммуникации — отметьте места вывода воды, канализации, газа. Убедитесь, что трубы не перекрывают дверцы нижних шкафов.
• Освещение — отдельно проработайте зону над столешницей: встроенные светильники или светодиодная лента.

Не забудьте о вытяжке — её мощность должна соответствовать площади кухни. Для комнаты 10 м² — минимум 250 м³/ч. А если у вас газовая плита — требование выше: 300–400 м³/ч.

Частые ошибки при создании чертежа и как их избежать

Даже опытные домовладельцы допускают одни и те же ошибки. Вот самые распространённые:

• Игнорирование дверей и проходов — шкафы открываются в проход, блокируя доступ. Решение: проверьте угол открытия дверей (обычно 90–110°) и оставьте минимум 60 см свободного пространства перед ними.
• Неправильная высота верхних шкафов — они мешают открывать окно или закрывают свет. Решение: верхний ряд должен быть не ниже 140 см от пола, а расстояние до потолка — 15–20 см для вентиляции.
• Нет резервных розеток — вы не предвидите, что захочется подключить блендер, и всё занято. Решение: добавьте 2–3 резервные розетки за фасадами или в боковых панелях.
• Слишком узкие проходы — человек не может пройти с тележкой. Решение: минимальная ширина прохода — 90 см, для двух человек — 120 см.
• Не учтена высота техники — посудомойка 82 см, а столешница 90 см — остаётся щель в 8 см. Решение: проверяйте габариты техники в паспорте, а не на сайте.

Проверьте чертёж «на глаз»: представьте, как вы будете двигаться по кухне. Повторите движения: открываете холодильник — идёте к мойке — берёте кастрюлю — ставите на плиту. Если хоть один шаг кажется неудобным — возвращайтесь к чертежу.

Экспертное мнение: что говорят профессионалы

Дмитрий рекомендует всем клиентам, даже тем, кто планирует купить готовый гарнитур, сделать три вещи:
1. Нарисовать чертёж в масштабе — даже от руки.
2. Вырезать бумажные квадраты под модули и расставить их на полу.
3. Провести «тест-драйв»: походить по кухне с пустыми руками, потом с тарелкой, потом с кастрюлей.

«Если вы чувствуете дискомфорт — значит, чертёж не до конца продуман. Дорогой гарнитур не спасёт плохую планировку.»

Вопросы и ответы

Заключение

Создание чертежа кухонного гарнитура — это не роскошь, а необходимость. Он превращает абстрактные пожелания в конкретный, реализуемый проект. Даже если вы не дизайнер и не инженер — с помощью простых инструментов, правильных замеров и внимания к деталям вы сможете создать кухню, которая будет удобной годами.

Не экономьте на этом этапе. Лучше потратить 2–3 дня на чертёж, чем 20 тысяч рублей на переделку. Помните: идеальная кухня — это не та, что выглядит красиво в каталоге, а та, где вы чувствуете себя комфортно, когда готовите ужин в 22:00 после тяжёлого дня.

• Замеры — основа всего: точность до миллиметра обязательна.
• Рабочий треугольник — не совет, а правило эргономики.
• Используйте ПО или масштабную бумагу — не полагайтесь на память.
• Учитывайте все коммуникации, розетки и технику до начала заказа.
• Протестируйте чертёж в реальности: пройдитесь по кухне с воображаемыми предметами.
