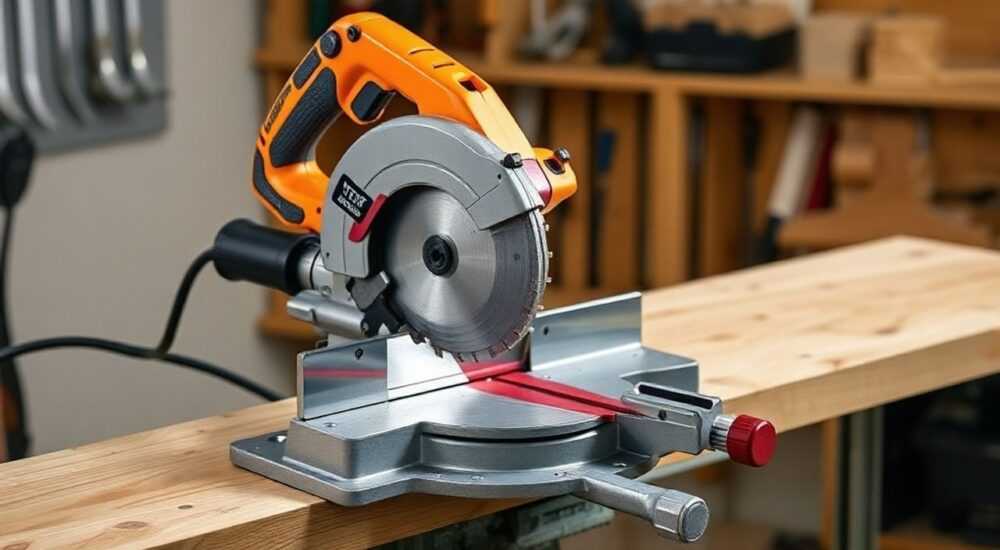

Как сделать из циркулярной пилы торцовочную пилу

Конвертация циркулярной пилы в торцовочную — это практичное решение для мастеров, которым нужна точная поперечная резка без покупки специализированного станка. Используя направляющие, станину и фиксаторы угла, можно добиться высокой точности реза, сравнимой с профессиональным оборудованием. Главное — жёсткая фиксация пилы и надёжная опора заготовки.

Основные отличия циркулярной и торцовочной пилы

Циркулярная пила — портативный электроинструмент с дисковым полотном, предназначен для продольного и поперечного распила древесины, плитных материалов и некоторых видов пластика. Её главное преимущество — мобильность и универсальность. Однако при резке под углом или по прямой линии требуются дополнительные приспособления для точности.

Торцовочная пила, напротив, — стационарный станок, где диск опускается вниз на закреплённую заготовку. Она оснащена поворотным упором, позволяющим делать резы под 45°, 30° и другими углами с высокой точностью. Такие пилы используются при изготовлении рам, плинтусов, карнизов и других работах, где важна геометрия.

Разница между ними не только в конструкции, но и в способе подачи: у циркулярной пилы пользователь двигает инструмент по заготовке, а у торцовочной — заготовка остаётся неподвижной, а режущий узел перемещается вниз. Именно этот принцип позволяет достигать высокой точности в торцовке.

Как работает целевая система

Чтобы циркулярная пила вела себя как торцовочная, необходимо создать систему, которая:

• Фиксирует пилу под заданным углом к поверхности;
• Обеспечивает движение диска строго перпендикулярно или под углом к опорной плоскости;
• Позволяет точно позиционировать заготовку относительно линии реза.

Добиться этого можно двумя способами: либо закрепить пилу на поворотной раме, либо использовать направляющую шину с фиксированным упором. Первый вариант ближе к настоящей торцовочной пиле, второй — проще в реализации, но менее универсален.

Требования к инструменту и материалам

Не каждая циркулярная пила подойдёт для переделки. Важны следующие характеристики:

• Наличие регулировки угла наклона подошвы (для косых резов);
• Жёсткая, массивная подошва с возможностью крепления к внешней конструкции;
• Мощность двигателя от 1200 Вт — чем выше, тем стабильнее рез при глубокой подаче;
• Возможность фиксации рукоятки в положении «включено» — удобно при работе с обеими руками.

Лучше всего подходят модели с базой из литого алюминия — они прочнее и меньше деформируются. Примеры: Makita SP6000, Bosch GKS 190, DeWalt DWE575SB.

Для сборки понадобятся материалы:

• Профильная сталь 20×20 мм или алюминиевый уголок — для рамы;
• Фанера ФСФ 18–21 мм или МДФ — основание;
• Линейные направляющие или телескопические штанги — для хода пилы;
• Поворотный механизм (подшипники, болты, пластины);
• Струбцины, уголки, саморезы, шайбы.

Варианты крепления пилы

Существует три основных подхода:

1. Жёсткое крепление на поворотной раме. Пила фиксируется на рычаге, который опускается вниз. Угол реза задаётся наклоном всей рамы.
2. Подвесная система на направляющих. Пила крепится к каретке, движущейся по вертикальным штангам. Подходит для точных вертикальных резов.
3. Использование направляющей шины на столе. Пила скользит по шине, установленной перпендикулярно упору. Простое решение, но не обеспечивает «торцовочный» тип реза.

Первые два варианта позволяют максимально приблизиться к функционалу торцовочной пилы.

Шаг за шагом: создание системы

Шаг 1: Проектирование конструкции

Определите тип будущего станка. Для домашней мастерской оптимальна поворотная рама с фиксацией в нескольких положениях. Нарисуйте эскиз: отметьте точки крепления пилы, ось вращения, положение упора и размеры основания.

Основание должно быть устойчивым — минимум 60×40 см. Рама должна обеспечивать ход диска на 80–100 мм вниз, чтобы резать брус толщиной до 80 мм.

Шаг 2: Сборка основания

Вырежьте основание из фанеры. По краям прикрепите брусок — он будет служить упором для заготовок. В центре оставьте зону для прохода диска. Можно вырезать прямоугольное окно 20×10 см и закрыть его снизу сеткой или решёткой для отвода опилок.

Установите поворотный механизм. Ось вращения делается из металлического болта диаметром 10–12 мм, проходящего через основание и раму. Используйте уплотнительные шайбы или подшипники для плавного хода.

Шаг 3: Монтаж рамы и пилы

Соберите раму из металлического профиля. Закрепите пилу на раме так, чтобы её подошва была параллельна основанию в нижнем положении. Используйте переходные пластины из стали толщиной 4–6 мм и длинные болты с гайками.

Проверьте зазор: диск должен входить в пропил на 2–3 мм глубже, чем толщина заготовки. Это предотвратит сколы и заедание.

Шаг 4: Добавление регулировки угла

Установите шкалу углов с фиксаторами. Для стандартных углов (0°, 15°, 22,5°, 30°, 45°) просверлите отверстия под штифт. При повороте рамы штифт входит в соответствующее отверстие, фиксируя положение.

Для наклона диска (косой рез) можно оставить регулировку на самой пиле, но тогда нужно перенастраивать её каждый раз. Альтернатива — сделать наклон всей рамы с блокировкой.

Точность и настройка реза

Главный вызов — добиться идеального 90° угла между диском и упором. Даже отклонение в 1–2° приведёт к щелям в стыках. Используйте угольник класса точности 0.02 мм/м и лазерный уровень для проверки.

Настройка:

• Убедитесь, что упор строго перпендикулярен линии реза;
• Проверьте вертикальность диска при опущенной раме;
• Сделайте контрольный рез и измерьте обе части — они должны совпадать идеально.

Для тонкой настройки используйте прокладки под крепления пилы. Если диск стоит под небольшим углом, подложите тонкий лист металла с одной стороны.

Как избежать ошибок

Частые проблемы и их решения:

• Вибрация пилы. Причина — слабое крепление или гибкая рама. Усильте конструкцию диагональными раскосами.
• Заедание диска. Глубина реза слишком большая или медленное опускание. Регулируйте подачу — опускайте пилу плавно, но без остановок.
• Неточность угла. Проверяйте шкалу углов по эталону. Используйте струбцины для фиксации рамы в крайних положениях.

Преимущества и ограничения решения

Самодельная торцовочная пила на базе циркулярной имеет ряд плюсов:

• Экономия денег — стоимость самодельного станка в 3–5 раз ниже покупного аналога;
• Компактность — можно собирать и разбирать по необходимости;
• Гибкость — можно адаптировать под конкретные задачи (например, увеличить рабочую зону).

Однако есть и минусы:

• Ограниченная мощность — циркулярные пилы слабее стационарных торцовок;
• Меньшая точность — даже при идеальной сборке возможны микронеровности;
• Отсутствие плавного пуска и электроники — выше нагрузка на двигатель.

Экспертное мнение

Интервью с мастером

Мы поговорили с Сергеем Волковым, технологом по деревообработке, кандидатом технических наук:

«Самодельные решения всегда имеют право на существование, особенно в условиях ограниченного бюджета. Конвертация циркулярной пилы в торцовочную — не новость: такие станки использовались ещё в советских мастерских. Сегодня, с появлением качественных направляющих и лазерных указок, точность можно довести до 0,5°.

Но важно помнить: это не замена профессиональному оборудованию. Для единичных работ — отличный вариант. Для серийного производства — нет. Также нельзя забывать о безопасности: при такой переделке возрастает риск травмы, если конструкция недостаточно жёсткая.

Мой совет: если вы делаете это впервые, начните с простой направляющей шины. Когда поймёте принцип, можно переходить к полноценной поворотной раме.»

Вопросы и ответы

Заключение

Переделка циркулярной пилы в торцовочную — реальное и экономически выгодное решение для домашнего мастера. При грамотном подходе можно достичь точности, достаточной для большинства задач по дереву. Конструкция требует внимания к деталям, но не нуждается в дорогостоящих материалах.

• Для переделки нужна циркулярная пила с регулировкой угла и жёсткой подошвой.
• Точность реза зависит от качества сборки и настройки упоров.
• Самодельная торцовка подходит для бытового использования, но не для промышленных объёмов.
• Безопасность — приоритет: используйте защиту и не перегружайте инструмент.
• Такое решение экономит деньги и место, особенно в небольшой мастерской.
