Как сделать электрический теплый пол под плитку

Устройство электрического теплого пола под плитку — это эффективный способ повысить комфорт в доме, особенно в помещениях с высокой влажностью, таких как ванная комната, кухня или прихожая. Система работает за счет нагревательных элементов, укладываемых под напольное покрытие, и обеспечивает равномерное распределение тепла по всей поверхности. Современные технологии позволяют реализовать монтаж как на этапе капитального ремонта, так и при частичной реконструкции интерьера.

Типы электрических теплых полов под плитку

Современный рынок предлагает три основных типа электрических систем подогрева пола: нагревательный кабель, нагревательные маты и инфракрасные пленочные полы. Каждый из них имеет свои особенности, преимущества и ограничения, особенно при использовании под керамической плиткой.

Нагревательный кабель представляет собой одножильный или двужильный провод, который укладывается змейкой на подготовленное основание. Он требует большего времени на монтаж, но позволяет точно регулировать шаг укладки и покрывать сложные по форме участки. Такой вариант подходит для больших помещений, где можно оптимизировать расход материалов.

Нагревательные маты — это тот же кабель, закреплённый на стекловолоконной сетке с фиксированным шагом. Они значительно упрощают укладку, особенно в небольших и стандартных по форме помещениях. Маты легко режутся (только сетка, не кабель!), что делает их популярным выбором для ванных комнат и кухонь.

Инфракрасные пленочные полы работают за счёт излучения тепловой энергии от углеродных полос. Однако их использование под плиткой крайне ограничено: цементно-песчаная стяжка или клей могут повредить тонкую пленку, а эффективность передачи тепла снижается. Поэтому такой тип чаще применяется под ламинат или линолеум.

Сравнение по ключевым параметрам

Как выбрать систему: критерии и рекомендации

Выбор типа электрического теплого пола зависит от нескольких факторов: площади помещения, назначения системы (основной или дополнительный обогрев), бюджета и технических условий.

Если вы планируете использовать теплый пол как основной источник отопления, необходимо выбирать систему с достаточной мощностью — не менее 140–160 Вт/м². В этом случае предпочтение стоит отдать нагревательному кабелю, так как он позволяет точнее рассчитать теплоотдачу и равномерно распределить нагрузку.

Для дополнительного обогрева, например, в ванной комнате, достаточно мощности 100–120 Вт/м². Здесь идеально подойдут нагревательные маты — они быстро монтируются, не требуют толстой стяжки и совместимы с плиточным клеем.

Обратите внимание на наличие экрана и маркировку IP. Кабель должен быть экранированным (с медной оплеткой) и иметь степень защиты не ниже IP67, чтобы исключить риск поражения током и коррозии в условиях повышенной влажности.

Также стоит учитывать производителя. Лидеры рынка — немецкие компании Nexans, Devi, Ensto, а также российские бренды Теплолюкс и РЕКОРД. Они предлагают полный комплект: кабель, термодатчик, монтажную ленту и инструкции.

На что обратить внимание при покупке

• Наличие паспорта изделия и гарантии не менее 10 лет.
• Проверка целостности кабеля мегаомметром перед укладкой (сопротивление изоляции — не менее 1 МОм).
• Соответствие длины кабеля расчетной площади — избыток или недостаток приведет к перегреву или холодным зонам.
• Наличие в комплекте терморегулятора с датчиком температуры пола.

Проектирование и расчет мощности

Правильный расчет — основа долгой и безопасной работы системы. Начните с замера площади помещения и определения зон, где будет уложен теплый пол. Учитывайте, что под мебелью и сантехникой (ванна, унитаз) нагревательные элементы размещать нельзя — это вызывает перегрев и выход из строя.

Формула расчета необходимой мощности:

1. Определите полезную площадь: S = общая площадь минус зоны под мебелью и оборудованием.
2. Выберите тип обогрева: основной (140–180 Вт/м²) или комфортный (100–120 Вт/м²).
3. Умножьте площадь на мощность: P = S × W.
4. Подберите кабель или мат нужной длины и мощности из каталога производителя.

Например, для ванной 4 м² с комфортным подогревом: 4 × 110 = 440 Вт. Выбираем мат мощностью 450 Вт, длиной 8 метров, шагом 15 см.

Важно учитывать теплопотери помещения. Если пол находится над неотапливаемым подвалом или на первом этаже, потребуется увеличить мощность на 20–30%. Также влияет толщина стяжки: чем толще — тем больше аккумулируется тепла, но дольше выход на режим.

Пошаговая инструкция по монтажу

Монтаж электрического теплого пола под плитку требует последовательного выполнения этапов. Отклонение от технологии может привести к авариям, перегреву или выходу системы из строя.

Шаг 1: Подготовка основания

• Очистите черновой пол от мусора, пыли и старого покрытия.
• Выровняйте поверхность цементно-песчаной стяжкой или самовыравнивающимся составом.
• Обеспечьте перепад высот не более 3 мм на 2 метра.

Шаг 2: Укладка гидроизоляции

• Нанесите битумную мастику или уложите рулонную гидроизоляцию.
• Особое внимание — стыкам стен и полу, местам вывода труб.
• Гидроизоляция предотвращает протечки и защищает нагревательные элементы.

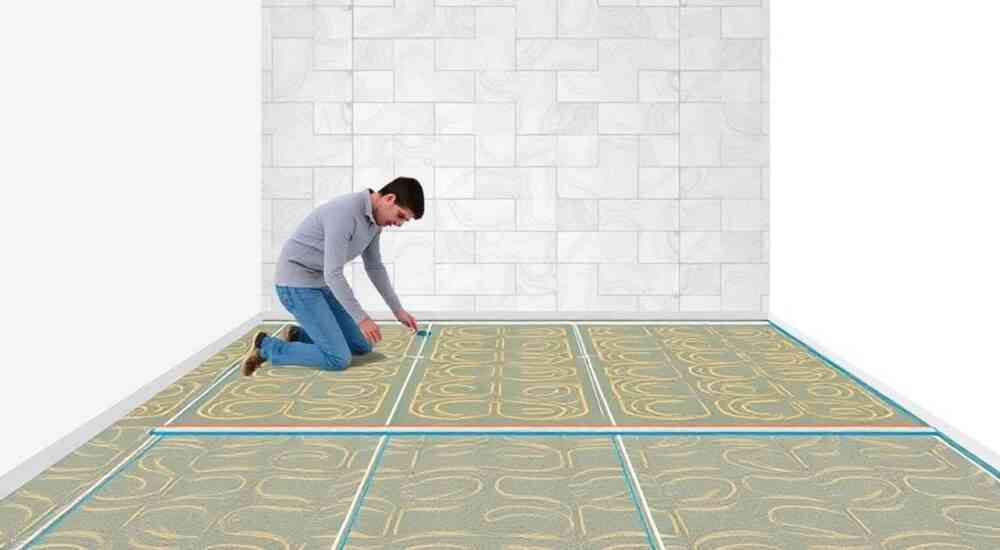

Шаг 3: Укладка нагревательного мата или кабеля

• Начинайте укладку от места установки терморегулятора.
• Раскатывайте мат равномерно, без натяжения. Не допускайте перекручивания кабеля.
• Режьте только сетку, кабель — запрещено резать!
• Фиксируйте маты монтажной лентой или скотчем каждые 30–50 см.

Шаг 4: Установка датчика температуры

• Проложите гофрированную трубу от термостата к месту установки датчика.
• Разместите датчик между витками кабеля на расстоянии 50 см от стены.
• Гофра защитит датчик при возможном ремонте и позволит его заменить.

Шаг 5: Проверка сопротивления

• Перед заливкой стяжки измерьте сопротивление кабеля мультиметром.
• Сравните показания с паспортными данными (допускается отклонение ±10%).
• Зафиксируйте результаты — они понадобятся при вводе в эксплуатацию.

Шаг 6: Заливка стяжки или укладка плитки

• Для кабеля — залейте стяжку толщиной 3–5 см. Используйте пескобетон М-150 или специальные смеси с пластификаторами.
• Для матов — можно укладывать плитку сразу на клей толщиной 1,5–2 см.
• Выдержите срок высыхания: 28 дней для стяжки, 7 дней для клея.

Шаг 7: Подключение к терморегулятору

• Подключите кабель и датчик к клеммам терморегулятора согласно схеме.
• Обеспечьте заземление экрана кабеля.
• Подключите термостат к отдельной линии электропитания через УЗО (не менее 16 А).

Шаг 8: Тестовый запуск

• Включите систему только после полного высыхания стяжки.
• Запустите в режиме «низкой мощности» на 2–3 часа.
• Проверьте равномерность нагрева и работу термостата.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают ошибки при монтаже теплого пола. Ниже — самые частые проблемы и пути их решения.

• Укладка кабеля под мебелью. Это блокирует теплоотвод и вызывает перегрев. Решение: планируйте контур только на свободных участках.
• Отсутствие гидроизоляции. В ванной комнате это критично. Протечка может повредить кабель и вызвать КЗ. Решение: используйте двухкомпонентные мастики.
• Неправильный выбор терморегулятора. Некоторые модели не поддерживают мощность свыше 2 кВт. Решение: подбирайте термостат по суммарной нагрузке.
• Отсутствие запаса кабеля. При повреждении нет возможности заменить участок. Решение: оставляйте 10–15 см запаса в месте подключения.
• Подключение без УЗО. Это нарушает правила ПУЭ и создает угрозу жизни. Решение: всегда используйте дифференциальный автомат.

Экспертное мнение

Современные решения включают:

• Терморегуляторы с датчиками влажности и освещенности.
• Автоматическое отключение при открытии окна (через интеграцию с датчиками).
• Голосовое управление через Алису или Google Assistant.

Также появляются кабели с саморегулирующейся температурой — их сопротивление изменяется в зависимости от температуры окружающей среды. Это повышает безопасность и снижает риск перегрева.

Вопросы и ответы

Заключение

Устройство электрического теплого пола под плитку — это инвестиция в комфорт, здоровье и энергоэффективность вашего дома. При грамотном подходе система прослужит десятилетия, обеспечивая мягкое, равномерное тепло и устраняя сырость на полу.

• Для плитки подходят только кабельные системы и нагревательные маты.
• Обязательно используйте гидроизоляцию и УЗО при подключении.
• Рассчитывайте мощность с учетом реальной площади и назначения пола.
• Не включайте систему до полного высыхания стяжки или клея.
• Используйте «умные» терморегуляторы для экономии и комфорта.
