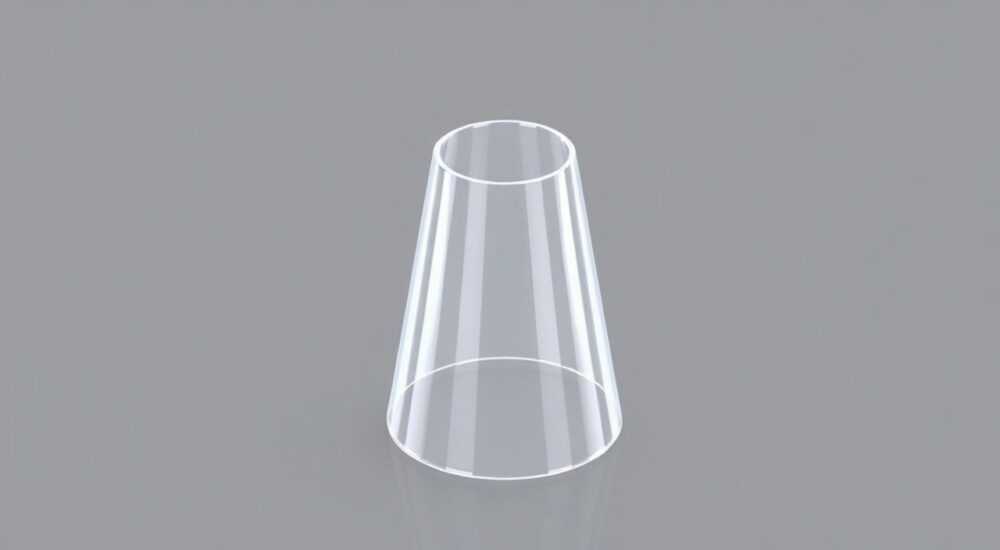

Как сделать конус в солид воркс

Создание конуса в SolidWorks может показаться сложной задачей для начинающих пользователей, однако с правильным подходом эта операция становится интуитивно понятной и занимает считанные минуты. Многие инженеры и дизайнеры сталкиваются с необходимостью создания конических форм при проектировании различных деталей – от простых воронок до сложных технических элементов. Представьте, что вы можете создать идеально точный конус за несколько кликов, используя профессиональный инструментарий SolidWorks. В этой статье мы подробно разберем все существующие способы построения конуса, рассмотрим типичные ошибки и научим вас работать максимально эффективно.

Основные методы создания конуса в SolidWorks

Существует несколько способов создания конической формы в SolidWorks, каждый из которых имеет свои особенности и области применения. Первый и наиболее распространенный метод – использование команды «Вытянутая бобышка/основание» (Extruded Boss/Base) с последующим заданием угла сужения (Draft Angle). Этот способ особенно удобен, когда требуется создать конус с определенным диаметром основания и высотой.

Второй метод предполагает использование команды «Вращение» (Revolve), где создаётся эскиз треугольника, а затем он вращается вокруг оси. Преимущество этого подхода заключается в возможности легко контролировать угловые параметры конуса. Третий вариант – применение команды «Лофт» (Loft) между двумя окружностями разного диаметра, что особенно полезно при создании более сложных конических переходов или переменного сечения.

Пошаговое руководство: создание конуса методом вытягивания

Рассмотрим подробную инструкцию создания конуса с помощью команды вытягивания. Сначала необходимо создать новую деталь и выбрать плоскость для построения эскиза. Рекомендуется начинать с фронтальной плоскости (Front Plane), так как это обеспечивает наиболее удобный угол обзора. После выбора плоскости нажмите кнопку «Эскиз» (Sketch) в верхней панели инструментов.

Следующий шаг – построение круга, который станет основанием конуса. Используйте инструмент Circle и щёлкните по центру координатной сетки. Задайте нужный диаметр основания через PropertyManager или непосредственно в поле ввода размеров. Теперь переходим к ключевому моменту – настройке параметров вытягивания. Выберите команду «Вытянутая бобышка/основание» и в открывшемся меню найдите опцию Draft Angle. Установите нужное значение угла сужения – именно этот параметр определяет коническую форму.

• Задайте направление вытягивания
• Укажите общую высоту конуса
• Настройте параметры сглаживания краёв
• Проверьте корректность всех размеров

Альтернативный подход: метод вращения

Метод вращения предлагает более гибкий подход к созданию конических форм. Начните с создания нового эскиза на правой плоскости (Right Plane). Постройте вертикальную ось вращения, используя инструмент Centerline. От этой оси отложите горизонтальный отрезок, который определит радиус основания конуса. Затем соедините конец этого отрезка с осью вращения под нужным углом – получится треугольник, представляющий половину будущего конуса.

Выберите команду «Вращение» и укажите ось вращения. Программа автоматически сгенерирует трёхмерный конус на основе вашего эскиза. Особое преимущество этого метода заключается в том, что можно легко регулировать угол конуса, просто изменяя наклон стороны треугольника в исходном эскизе. При этом сохраняется полная ассоциативность модели – любое изменение в эскизе мгновенно отражается на готовой детали.

Расширенные возможности и практические советы

Профессионалы часто используют комбинированные методы для создания сложных конических форм. Например, можно совместить базовый конус с дополнительными элементами, такими как фаски, скругления или резьба. Для этого применяют инструменты FeatureTools, которые позволяют добавлять различные модификации к уже существующей конической поверхности.

Важно помнить о нескольких ключевых моментах при работе с коническими формами:

• Всегда проверяйте единицы измерения перед началом работы
• Используйте функцию Instant3D для быстрой настройки параметров
• Создавайте полностью определённые эскизы (Fully Defined)
• Регулярно сохраняйте промежуточные версии модели

Кроме того, современные версии SolidWorks предлагают расширенные возможности для работы с коническими поверхностями, включая создание переменного угла сужения и использование уравнений для параметризации формы. Это особенно полезно при проектировании сложных технических изделий, где коническая форма должна точно соответствовать заданным характеристикам.

Экспертное мнение: взгляд профессионала

Александр Петров, сертифицированный эксперт SolidWorks с 15-летним опытом работы в области промышленного дизайна, делится своим опытом: «За годы практики я столкнулся с множеством ситуаций, когда правильный выбор метода создания конуса значительно упрощал работу над проектом. Например, при проектировании корпуса реактивного двигателя мы использовали комбинацию методов вращения и лофтинга для достижения оптимальной аэродинамической формы.»

По словам эксперта, одна из самых распространённых ошибок начинающих пользователей – попытка создать слишком сложную модель с первого раза. «Рекомендую всегда начинать с базовой формы и постепенно добавлять детали. Это не только упрощает процесс, но и помогает избежать проблем с перестроением модели при внесении изменений,» – советует Александр Петров.

Часто задаваемые вопросы

Перспективы развития технологий моделирования

Современные тенденции развития CAD-систем указывают на всё большую интеграцию искусственного интеллекта в процесс проектирования. В новых версиях SolidWorks появляются инструменты предиктивного моделирования, которые могут автоматически предлагать оптимальные параметры конической формы на основе заданных условий эксплуатации. Это особенно важно при проектировании ответственных деталей, где форма должна соответствовать строгим требованиям прочности и аэродинамики.

Кроме того, развитие облачных технологий позволяет теперь работать с коническими формами в режиме реального времени, совместно с другими участниками проекта. Функция 3D Interconnect позволяет импортировать конические поверхности из других CAD-систем без потери качества и точности геометрии.

Подводя итог, стоит отметить, что создание конуса в SolidWorks – это не просто техническая операция, а важный этап в освоении профессионального проектирования. Владея различными методами построения конических форм, вы сможете эффективно решать широкий спектр инженерных задач.
