Как сделать конус в solidworks

Создание конуса в SolidWorks — базовая, но важная операция при проектировании деталей. Это можно сделать несколькими способами: через вытягивание эскиза с уклоном, вращение трапеции или использование специальных функций. Наиболее универсальный и часто используемый метод — эскиз прямоугольного треугольника с последующим выдавливанием с уклоном.

Основные методы создания конуса

В SolidWorks существует несколько путей для построения конической формы. Выбор зависит от типа конуса (полный или усечённый), требований к точности, а также дальнейших этапов сборки или обработки. Основные методы включают выдавливание с уклоном, вращение эскиза и использование параметрических настроек.

Наиболее распространённый подход — создание эскиза и его преобразование в 3D-объект. Для конуса это может быть как прямоугольный треугольник, так и трапеция. Каждый из этих вариантов даёт разные возможности при редактировании геометрии. Например, при использовании уклона в выдавливании можно легко изменить угол, не перерисовывая эскиз.

Другой популярный способ — вращение вокруг оси. Он особенно удобен, если конус является частью осесимметричной детали, например, сопла или колпачка. Метод вращения обеспечивает высокую точность и минимизирует риск ошибок в геометрии.

Сравнение методов построения конуса

Выбор метода во многом зависит от контекста проекта. Инженеры, работающие над механическими узлами, чаще используют вращение, тогда как при создании корпусных деталей предпочтение отдаётся выдавливанию.

Создание конуса через выдавливание с уклоном

Этот метод считается самым интуитивным и часто используется новичками. Он позволяет быстро получить коническую форму, задав угол наклона при вытягивании эскиза.

1. Откройте новый документ детали в SolidWorks.
2. Выберите одну из базовых плоскостей (например, Front Plane) и запустите эскиз.
3. Используя инструмент «Линия», нарисуйте прямоугольный треугольник. Один катет должен лежать на осевой линии будущего конуса.
4. Завершите эскиз.
5. Перейдите в меню «Features» → «Extruded Boss/Base» (Вытянуть бобышку).
6. В параметрах операции установите направление вытягивания и активируйте опцию «Taper» (Уклон).
7. Укажите нужный угол уклона (например, 5°, 10° и т. д.).
8. Подтвердите операцию.

Если вы хотите получить усечённый конус, нарисуйте трапецию вместо треугольника. Угол уклона будет применён к боковым сторонам, что автоматически сформирует коническую поверхность.

Параметры уклона: что нужно знать

SolidWorks позволяет задавать уклон в двух направлениях: одинаковый по всему профилю или разный для верхней и нижней грани. Это особенно полезно при создании переходников или адаптеров.

• Уклон может быть положительным (расширение при вытягивании) или отрицательным (сужение).
• Для конуса обычно используется отрицательный уклон.
• Угол можно задавать в градусах, а также привязывать к глобальным переменным для параметрического управления.

Конструирование конуса через вращение

Метод вращения идеально подходит для осесимметричных деталей. Он обеспечивает математическую точность и легко масштабируется при изменении размеров.

1. Создайте новый эскиз на одной из базовых плоскостей.
2. Проведите осевую линию — она будет служить осью вращения. Используйте инструмент «Centerline».
3. Нарисуйте прямоугольный треугольник так, чтобы один катет лежал на осевой линии.
4. Завершите эскиз.
5. Перейдите в «Features» → «Revolved Boss/Base» (Вращение бобышки).
6. Укажите ось вращения (вашу центральную линию).
7. Задайте угол вращения — обычно 360° для полного конуса.
8. Подтвердите операцию.

Если вы рисуете трапецию, то получите усечённый конус. Этот метод особенно хорош при создании чертежей для токарной обработки, где форма должна точно соответствовать заготовке.

Преимущества метода вращения

• Обеспечивает идеальную симметрию.
• Легко комбинируется с другими элементами вращения (фланцы, рёбра жёсткости).
• Поддерживает тонкие стенки при создании полых конусов.
• Хорошо работает с таблицами конфигураций для быстрого изменения размеров.

Особенности моделирования усеченного конуса

Усечённый конус — одна из самых востребованных форм в техническом проектировании. Он применяется в переходниках, диффузорах, насадках и других деталях. В SolidWorks его можно построить двумя основными способами: через выдавливание трапеции с уклоном или вращение трапеции вокруг оси.

При использовании выдавливания важно правильно задать начальный и конечный диаметры. Например, если вы хотите конус с диаметром основания 100 мм и верхним диаметром 40 мм при высоте 60 мм, рассчитайте угол уклона заранее. Формула:
α = arctg((D − d)/2h),
где D — большой диаметр, d — малый, h — высота.

После расчёта угол можно ввести в параметр «Taper angle» при вытягивании. Альтернатива — просто нарисовать траицию с нужными размерами и вытянуть без уклона. Такой подход проще, но менее гибкий при редактировании.

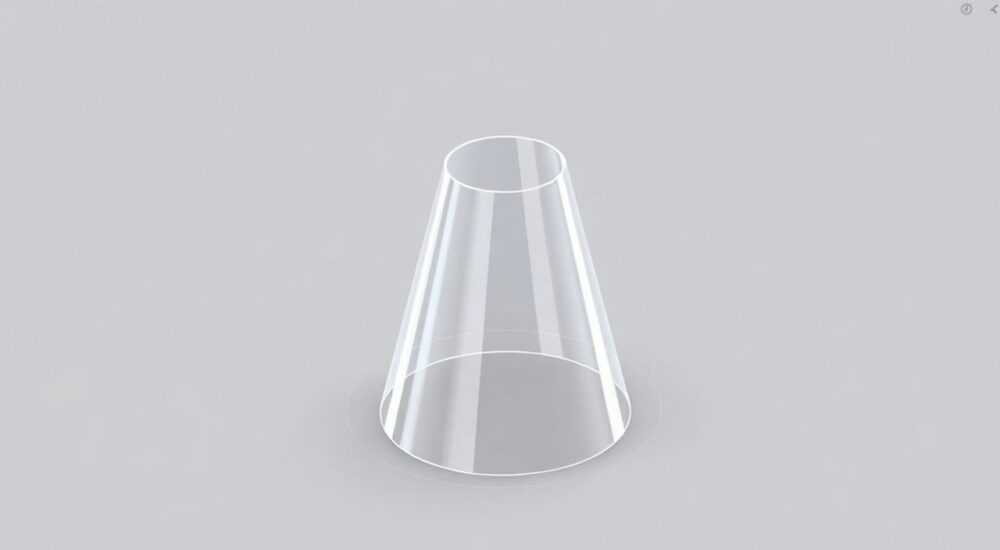

Создание полого усечённого конуса

Если вам нужна полая деталь, используйте опцию «Thin Feature» (Тонкостенный элемент) при вытягивании или вращении. После выбора этой опции укажите толщину стенки и направление (внутрь, наружу или симметрично).

• При вращении тонкая стенка создаётся равномерно по всей поверхности.
• При выдавливании убедитесь, что толщина не превышает минимального радиуса закругления.
• Для сложных форм лучше использовать команду «Shell» после создания сплошного тела.

Ошибки и рекомендации при построении

Даже опытные пользователи SolidWorks сталкиваются с типичными ошибками при создании конусов. Знание этих проблем помогает экономить время и избегать разочарований.

• Ошибка: «Невозможно применить уклон». Причина — эскиз содержит разрывы или не замкнутые контуры. Решение — проверьте целостность контура с помощью «Check Sketch for Feature».
• Ошибка: «Эскиз пересекает ось вращения». Возникает при некорректном расположении профиля. Убедитесь, что фигура находится с одной стороны от оси.
• Ошибка: «Нулевой объём». Часто появляется при слишком малом угле уклона или неправильной ориентации. Проверьте направление вытягивания и знак угла.

Практические советы

• Используйте привязки (relations) в эскизе: горизонтальность, вертикальность, перпендикулярность. Это делает модель стабильной.
• Назначайте размеры с помощью «Smart Dimension». Избегайте ручного ввода координат.
• Применяйте управляющие точки (construction geometry) для построения осей и вспомогательных линий.
• Добавляйте примечания к операциям (Feature Descriptions), чтобы другим пользователям было легче понять вашу модель.

Экспертное мнение

По словам эксперта, ключевой фактор — это назначение детали. Если она пойдёт в производство на токарном станке, вращение будет наиболее логичным выбором. Если же конус — часть сложной сборки с множеством монтажных отверстий, выдавливание даёт больше свободы для дальнейшего редактирования.

Также Дмитрий отмечает важность использования Design Tables и Configurations. «Один файл — десять размеров. Это спасает при работе с типоразмерами. Представьте, как долго пришлось бы создавать 20 конусов вручную.»

Вопросы и ответы

Заключение

Создание конуса в SolidWorks — это фундаментальный навык, необходимый каждому проектировщику. Независимо от того, используете ли вы выдавливание с уклоном или вращение, важно понимать логику построения и особенности каждого метода. Правильный выбор подхода экономит время, повышает точность и упрощает дальнейшую модификацию модели.

• Для простых конусов предпочтителен метод выдавливания с уклоном.
• Вращение обеспечивает высокую точность и идеально для осесимметричных деталей.
• Усечённый конус можно построить через трапецию в эскизе.
• Избегайте типичных ошибок: проверяйте контуры, оси и направления.
• Используйте параметризацию для масштабируемости и быстрой настройки.
