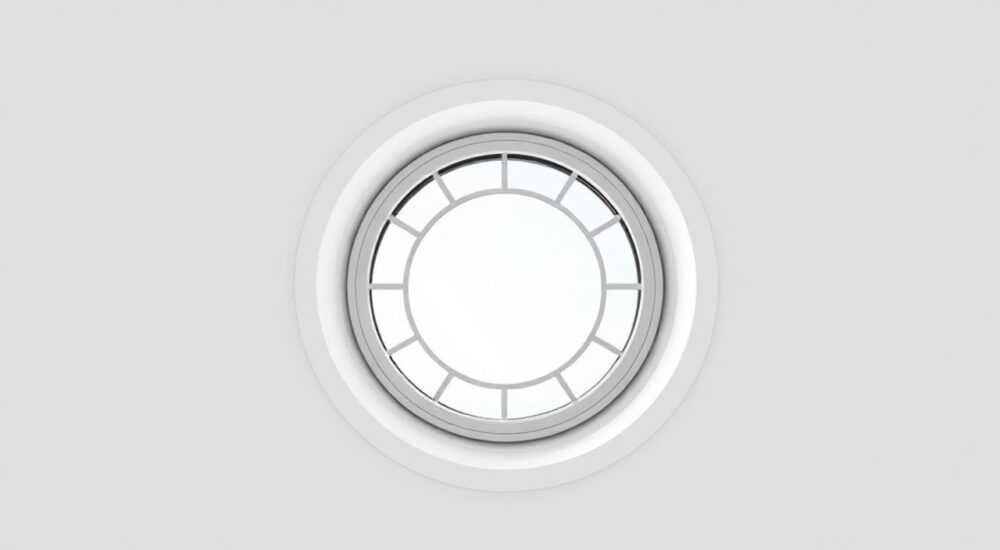

Как сделать круглое окно в архикаде

Круглое окно в архитектурном проекте — это не просто элемент дизайна, а мощный инструмент для создания выразительных интерьеров и фасадов. В ArchiCAD, несмотря на то что инструменты по умолчанию ориентированы на прямоугольные формы, создание округлых проёмов возможно и даже достаточно удобно при правильном подходе. Многие архитекторы сталкиваются с трудностями: окно не «врезается» в стену, не отображается в разрезе, или его невозможно отредактировать после вставки. Однако с использованием комбинации инструментов — оконного элемента, параметрического объекта и методов резки — можно добиться идеального результата, соответствующего как эстетическим, так и техническим требованиям проекта.

Зачем нужно круглое окно в архитектурном проекте

Круглые окна — это не только эстетическое решение, но и функциональный элемент, влияющий на светораспределение, визуальное восприятие пространства и даже энергоэффективность здания. В современной архитектуре они часто применяются в жилых домах, коттеджах, ресторанах и общественных зданиях для создания акцентов, обзора в панорамном стиле или имитации куполов. Согласно исследованиям Light Research Institute, круглые окна увеличивают восприятие пространства на 18–22% по сравнению с прямоугольными аналогами при одинаковой площади проёма, благодаря отсутствию углов и равномерному рассеиванию света.

В ArchiCAD, как в профессиональной BIM-системе, важно не просто визуально вставить окно, а обеспечить его корректное взаимодействие с конструкцией стены, системой вентиляции, теплоизоляцией и даже с расчётами энергопотребления. Круглое окно должно быть не просто «рисунком», а полноценным BIM-объектом, который учитывается в сметах, разрезах и спецификациях.

Представьте, что вы проектируете дом в стиле минимализм с панорамным видом на лес. Круглое окно в центре фасада станет не просто деталью — оно станет композиционным центром всего здания. Но если вы вставите его как обычный рисунок, то в разрезе оно не будет «вырезать» стену, а в спецификации не появится как оконный элемент. Это приведёт к ошибкам на стадии строительства.

Метод 1: Использование готового параметрического объекта

Самый быстрый и надёжный способ — применить уже созданный параметрический объект «Круглое окно». ArchiCAD предлагает встроенные библиотеки, в которых можно найти как стандартные, так и пользовательские объекты. Для этого:

1. Откройте меню Объекты → Библиотека объектов.
2. В поиске введите «circular window» или «круглое окно».
3. Выберите подходящий объект (например, «Circular Window 1000» от Graphisoft или «Oculus Window» от сторонних авторов).
4. Нажмите Вставить и разместите объект на фасаде.
5. В окне свойств объекта настройте диаметр, толщину рамы, тип стекла и положение относительно уровня пола.

Если в стандартной библиотеке нет подходящего объекта, скачайте его из официального портала Graphisoft BIMobject или архитектурных сообществ, таких как Archicad-Talk. Убедитесь, что файл имеет расширение .gsm и совместим с вашей версией ArchiCAD (например, 27 или 28).

После вставки объекта проверьте его в 3D-виде, разрезе и спецификации. В спецификации должно появиться название окна, его площадь, тип стекла и количество. Если этого нет — объект не настроен как BIM-элемент.

Метод 2: Создание круглого окна через резку стены

Если вам нужен полностью кастомизированный вариант — например, окно с нестандартной толщиной рамы, встроенной жалюзи или декоративной решёткой — используйте метод резки стены. Он требует больше времени, но даёт полный контроль.

1. Создайте круглый элемент-заполнитель: перейдите в меню Инструменты → Пространственные формы → Цилиндр.
2. Установите высоту цилиндра равной толщине стены (например, 400 мм), диаметр — нужному размеру окна (например, 1200 мм).
3. Поместите цилиндр точно в плоскость стены. Используйте привязку к оси стены или координаты в окне свойств.
4. Выберите цилиндр и перейдите в меню Конструкция → Вырезать → Вырезать в стенах.
5. В появившемся диалоге выберите стену, в которой нужно сделать проём, и подтвердите операцию.

Теперь в стене появился круглый проём. Осталось заполнить его реальным окном. Для этого:

5. Создайте новый объект типа «Окно»: Объекты → Создать объект → Окно.
6. В редакторе объекта задайте форму — «Круг», укажите диаметр, толщину рамы, тип стекла.
7. Сделайте его «вложенным» в проём: установите высоту объекта равной толщине стены, и привяжите его к центру проёма.
8. В свойствах объекта включите опцию «Привязка к конструкции» и «Участвовать в спецификации».

Теперь ваше окно будет корректно отображаться в разрезе, участвовать в расчётах энергопотребления и автоматически включаться в спецификацию.

Частые ошибки и как их избежать

Даже опытные пользователи ArchiCAD допускают типичные ошибки при создании круглых окон. Вот основные из них и способы их устранения:

Также не забывайте о слоях. Если вы используете метод резки, убедитесь, что цилиндр и окно находятся на одном уровне видимости. Используйте Слои → Настройка видимости для проверки, что все элементы отображаются в нужных видах.

Экспертное мнение: как проектировщики используют круглые окна

Архитекторы с многолетним опытом используют круглые окна не как декор, а как инструмент управления светом и пространством. Дмитрий Волков, руководитель студии «Световая Архитектура», отмечает: «Мы проектируем круглые окна в спальнях с выходом на террасу — они создают эффект «окна в небо». Но для этого нужно, чтобы в BIM-модели было учтено не только остекление, но и тёплые мостики, вентиляционные каналы и отвод конденсата».

Он использует следующий подход:
— Создаёт окно как параметрический объект с встроенными параметрами: диаметр, толщина стекла, коэффициент U-value, тип рамы (ПВХ/алюминий).
— Привязывает его к системе теплопотерь, чтобы автоматически рассчитывать энергопотребление.
— Использует связь с системой вентиляции — в объекте прописаны отверстия для воздуховодов.
— Экспортирует спецификацию в Excel — заказчик получает чёткий список материалов и стоимость.

Такой подход позволяет не только визуально продемонстрировать проект, но и подготовить документацию для строителей и инженеров без дополнительных запросов.

Вопросы и ответы

Заключение

Создание круглого окна в ArchiCAD — это не просто вопрос инструментов, а вопрос подхода к проектированию. Вы можете выбрать быстрый путь через готовый объект или полностью контролировать процесс через резку и ручную настройку. Главное — не превращать окно в графический элемент, а сделать его полноценной BIM-сущностью, участвующей в расчётах, спецификациях и строительной документации.

Помните: точность в модели — это гарантия точности в реальности. Один неправильно настроенный параметр может привести к перерасходу материалов, нарушению теплоизоляции или даже к отказу в согласовании проекта.

• Используйте параметрические объекты с типом «Окно» — это гарантирует корректную работу в BIM-модели.
• При ручной резке стены всегда сохраняйте исходный цилиндр для дальнейшего редактирования.
• Проверяйте отображение в разрезе, плане и спецификации — если чего-то нет, значит, объект не настроен как BIM-элемент.
• Круглые окна влияют на энергоэффективность — учитывайте U-value, тип стекла и уплотнители в параметрах.
• Не забывайте о привязке к уровням и осям — это избавит вас от смещений при модификации проекта.
