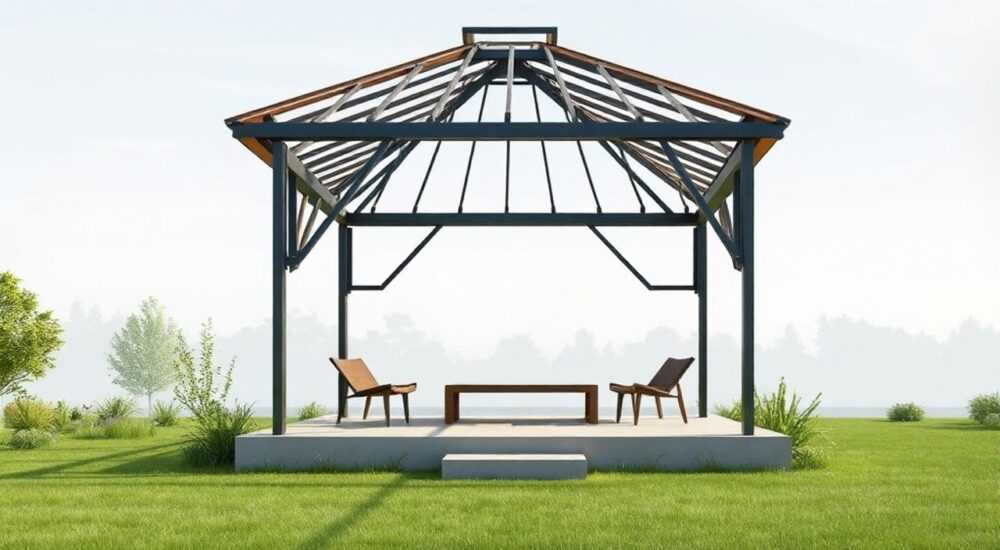

Как сделать металлическую беседку самому с трубогибом

Металлическая беседка — это долговечное и практичное решение для дачи или приусадебного участка. Сделать её самостоятельно с использованием трубогиба проще, чем кажется: достаточно иметь базовые навыки сварки, чертёж и правильно подобранные материалы. Главное — чётко следовать технологии и не пренебрегать расчётами.

Выбор проекта и расчётов

Перед началом строительства важно определиться с типом беседки. Наиболее популярны арочные, прямоугольные и комбинированные конструкции. Арочные модели выглядят эстетично и позволяют равномерно распределять снеговую и ветровую нагрузку. Для них особенно актуально использование трубогиба — он позволяет создавать плавные изгибы без деформации стенок трубы.

Проект можно разработать самостоятельно или взять готовый чертёж из открытых источников. Важно учитывать размеры участка, преобладающее направление ветра и климатические условия. Например, в регионах с обильными снегопадами угол наклона крыши должен быть не менее 15°, а шаг обрешётки — усиленным.

Расчёт каркаса включает определение количества материала, нагрузок на опоры и прочность соединений. При высоте потолка 2,3–2,5 м и ширине пролёта до 3 м достаточно использовать профильную трубу 40×40 мм с толщиной стенки 2–3 мм. Если планируется двускатная крыша или большие пролёты — лучше выбрать 60×40 мм.

Как рассчитать длину арки

Для арочной беседки важно точно вычислить длину изогнутого элемента. Длина дуги рассчитывается по формуле:
L = π × R × α / 180,
где R — радиус кривизны, α — центральный угол (обычно 60–90°).

Например, при радиусе 2 м и угле 90° длина дуги составит около 3,14 м. К этому значению добавляют по 10–15 см с каждой стороны для прямых участков, которые будут приварены к опорам.

• Определите общую ширину пролёта (например, 3 м).
• Задайте высоту подъёма арки (обычно 0,4–0,6 м от середины пролёта).
• Используйте онлайн-калькулятор арок или геометрические формулы для расчёта радиуса.
• Умножьте результат на 2, если арка симметричная.

Подготовка материалов и инструментов

Качество конечной конструкции напрямую зависит от правильного выбора комплектующих. Основной материал — профильная стальная труба. Лучше выбирать оцинкованную или горячекатаную с последующей антикоррозийной обработкой. Для каркаса подойдут:

Кроме труб, потребуются:

• Металлические пластины для крепления к фундаменту;
• Болты М8–М10;
• Грунт по металлу и краска (лучше — двухкомпонентная эмаль);
• Листы поликарбоната, профнастил или металлочерепица для кровли.

Из инструментов обязательно наличие:

1. Сварочного аппарата (MIG или MMA);
2. Болгарки с дисками по металлу;
3. Угломера и уровня;
4. Шаблонов для контроля формы арок;
5. Трубогиба — ключевого инструмента в этом проекте.

Работа с трубогибом: как гнуть профильную трубу

Трубогиб — это устройство, позволяющее изгибать металлические трубы без сплющивания и трещин. Он бывает ручным, электромеханическим и гидравлическим. Для домашнего использования подойдёт ручной роликовый трубогиб с регулируемым радиусом.

Перед началом гибки подготовьте трубу: очистите от грязи, обрежьте под прямым углом и отметьте центр будущего изгиба. Установите трубу в направляющие ролики, зафиксируйте упорами. Постепенно вращайте рукоятку, контролируя форму по шаблону.

Типы трубогибов и их особенности

Важно помнить: при гибке профильной трубы внутренняя стенка сжимается, а внешняя — растягивается. Чтобы избежать складок и разрывов, не превышайте минимальный радиус изгиба, указанный производителем. Обычно он составляет 3–5 диаметров трубы.

• Не гните трубу на одном участке более одного раза — это ослабляет металл.
• Используйте шаблоны из фанеры или ДСП для контроля формы.
• Если нужна симметричная арка — согните одну половину, затем вторую, используя тот же шаблон.

Сварка каркаса беседки

После того как все элементы заготовлены, переходят к сборке каркаса. Работу лучше проводить на ровной площадке, используя деревянные подкладки. Сначала собирают раму основания, затем устанавливают вертикальные стойки и приваривают арки.

Перед сваркой зачищают места соединения до металлического блеска. Это обеспечивает прочный шов. Используйте электроды УОНИ-13/55 или МР-3 для ответственных соединений. Швы должны быть сплошными, без пор и подрезов.

Пошаговая сборка каркаса

1. Выложите нижнюю раму из профильной трубы 40×40 мм по размерам будущей беседки.
2. Установите вертикальные стойки (60×60 мм), выдерживая строгую вертикаль по уровню.
3. Приварите арки к стойкам, начиная с центрального элемента.
4. Добавьте поперечные балки и раскосы для жёсткости.
5. Смонтируйте обрешётку под кровлю с шагом 50–60 см.

Для повышения устойчивости конструкции рекомендуется использовать диагональные раскосы из трубы 25×25 мм. Они особенно важны при сильных ветрах.

Монтаж на участке: фундамент и установка

Беседка должна быть надёжно закреплена. Лучший вариант — ленточный или столбчатый фундамент с глубиной промерзания. В средней полосе России это 1,2–1,5 м. Под каждую опору бурят скважину, устанавливают арматуру и заливают бетон М300.

Через 2–3 недели, когда бетон набрал прочность, устанавливают металлические пластины с отверстиями. Каркас выставляют по уровню, закрепляют болтами и проваривают стыки.

Обшивка и кровля: выбор и монтаж покрытия

Последний этап — отделка. Для стен подойдёт поликарбонат, профнастил или декоративные решётки. Поликарбонат лёгкий, прозрачный, пропускает свет, но может желтеть со временем. Выбирайте UV-защищённый синий маркировкой.

Кровлю монтируют на обрешётку. Профнастил С8 или С21 — бюджетный и прочный вариант. Металлочерепица выглядит солиднее, но требует аккуратной резки. Все крепления выполняются саморезами с резиновыми уплотнителями.

• Оставляйте термический зазор при монтаже поликарбоната — 2–3 мм на метр.
• Не затягивайте саморезы слишком сильно — можно продавить материал.
• Обработайте торцы поликарбоната специальной лентой, чтобы исключить попадание пыли и насекомых.

После монтажа покрытия весь каркас красят в два слоя. Предпочтение отдайте эмалям по металлу с антикоррозийными добавками, например, Hammerite или аналогам.

Экспертное мнение

«Сегодня всё больше людей выбирают самостоятельное строительство беседок из металла — это экономически выгодно и позволяет реализовать любой дизайн. Главная ошибка — спешка на этапе проектирования. Я всегда советую потратить неделю на чертежи, расчёты и подбор материалов. Это сэкономит время и деньги в будущем. Особенно важно правильно использовать трубогиб: перегиб трубы — частая причина брака.»

— Елена Михайлова, инженер-конструктор, 15 лет в металлоконструкциях

Вопросы и ответы

Заключение

Сделать металлическую беседку своими руками с использованием трубогиба — реальная задача для домашнего мастера. Ключ к успеху — чёткий план, точные расчёты и аккуратная работа с инструментом. Трубогиб позволяет создавать красивые арочные формы, которые невозможно повторить вручную.

• Используйте профильную трубу 40×40 мм и выше с толщиной стенки от 2 мм.
• Трубогиб — обязательный инструмент для арочных конструкций; выбирайте по мощности и типу трубы.
• Фундамент должен быть капитальным — столбчатым или ленточным.
• Обработка от коррозии — залог долговечности металлического каркаса.
• Готовый проект можно адаптировать под любые размеры и дизайнерские предпочтения.
