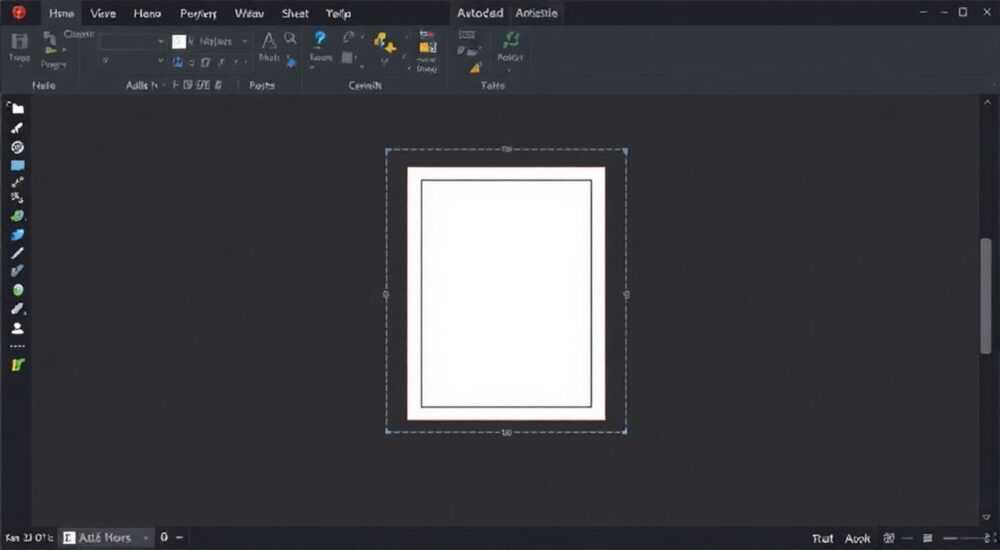

Как сделать нестандартный формат листа в автокаде

Создание нестандартного формата листа в AutoCAD — это необходимый навык для проектировщиков, инженеров и чертёжников, которым приходится работать с уникальными требованиями к оформлению чертежей. Стандартные шаблоны листов (A4, A3, A2 и т.д.) не всегда подходят под специфику проекта: бывает нужно разместить сложную схему, объединить несколько видов на одном поле или соответствовать внутренним стандартам предприятия. В таких случаях возникает задача — как быстро и правильно задать собственный размер листа в пространстве модели или листа (layout), сохранив масштабирование, рамку и возможность печати.

Зачем создавать нестандартный формат листа в AutoCAD?

Проектирование в AutoCAD часто требует гибкости. Хотя международные стандарты ISO 216 определяют четкие размеры бумаги (A0–A4), реальные задачи могут выходить за эти рамки. Например, при проектировании трассировки трубопроводов, электрических сетей или архитектурных панорам может потребоваться длинный горизонтальный лист, который невозможно уместить на A0. В других случаях заказчик требует особую рамку, логотип или расположение основной надписи вне стандартной зоны.

Нестандартный формат позволяет адаптировать чертёж под конкретные условия — будь то оборудование для печати большого формата, требования ГОСТ Р 21.1101-2013 к оформлению документации или внутренние стандарты BIM-процессов. Кроме того, такие листы удобны при экспорте в PDF, DWF или при передаче данных в смежные CAD-системы.

AutoCAD позволяет гибко управлять параметрами листа, включая размеры, ориентацию, поля и стиль печати. Это даёт полный контроль над тем, как будет выглядеть конечный документ — как на экране, так и на бумаге.

Основные способы настройки нестандартного листа

Существует несколько проверенных методов создания нестандартного формата листа в AutoCAD. Выбор зависит от версии программы, типа проекта и дальнейших задач по выводу чертежа.

Первый способ — использование диалога печати (Plot) для задания пользовательских размеров. Он подходит, если нужно единоразово создать лист с нестандартными габаритами. Второй — создание пользовательского стиля печати (Page Setup), который можно сохранить и использовать повторно. Третий — редактирование шаблона чертежа (.dwt), что актуально для компаний с единым стилем оформления.

Для всех методов важно понимать разницу между пространством модели (Model Space) и пространством листа (Paper Space). Именно в последнем определяется физический размер листа, положение видовых окон и элементов оформления.

Шаги для первого способа: через диалог печати

• Перейдите на вкладку Layout (например, «Лист1»).
• Откройте диалог печати: команда PLOT или Ctrl+P.
• В разделе «Размер бумаги» выберите «Добавить…».
• Запустится мастер пользовательской бумаги — следуйте инструкциям.
• Укажите имя стиля, единицы измерения (миллиметры предпочтительнее) и габариты.
• Подтвердите создание и примените настройки.

Преимущества и недостатки каждого метода

Создание пользовательского шаблона листа

Пользовательский шаблон — это основа стандартизации. Он позволяет задать не только размер листа, но и рамку, основную надпись, слои, стили текста и видовые окна по умолчанию.

Для начала создайте новый чертёж на основе любого шаблона (например, acad.dwt). Перейдите в пространство листа, удалите существующее видовое окно (если нужно), затем откройте Page Setup Manager (команда PAGESETUP).

Нажмите «Новый…», укажите имя конфигурации (например, «N_A1_841x1189»). В открывшемся окне выберите принтер, ориентацию (альбомная/книжная), а в разделе «Размер бумаги» — «Добавить…». Мастер создания пользовательской бумаги предложит выбрать тип: по размеру чертежа (в миллиметрах) или по размеру плоттера.

Рекомендуется выбирать первый вариант — «по размеру чертежа». Укажите ширину и высоту в мм, например, 1200 × 800. Задайте поля (обычно 5–10 мм снизу и справа, 20 мм слева для подшивки). Подтвердите создание.

Теперь в списке размеров бумаги появится ваш формат. Примените его в текущем Page Setup. После этого можно нарисовать рамку с помощью прямоугольника или импортировать её из блока. Добавьте таблицу с основной надписью, привяжите к слоям.

Когда всё готово, сохраните чертёж как шаблон: Файл → Сохранить как → Тип файла: Шаблон чертежа AutoCAD (*.dwt). Укажите имя, например, «Company_Standard_N.dwt».

Такой шаблон можно распространить по отделу, интегрировать в систему BIM или подключить к инструментальным палитрам.

Работа с пространством листа: шаг за шагом

Пространство листа (Layout) — это макет, имитирующий реальный лист бумаги. Здесь вы компонуете видовые окна, добавляете текст, размеры и оформляете чертёж для печати.

Пошаговая инструкция

1. Переключитесь на вкладку Layout (внизу экрана).
2. Кликните правой кнопкой — «Параметры листа».
3. Выберите ранее созданный пользовательский размер бумаги.
4. Установите ориентацию: альбомную или книжную.
5. Настройте масштаб видового окна: дважды щёлкните внутри него, введите масштаб (например, 1:50).
6. Заблокируйте видовое окно (свойства → Заблокировать диспетчер видов).
7. Добавьте заголовок, примечания, легенду — всё, что не должно масштабироваться.

Важно помнить: объекты, созданные в пространстве листа, не масштабируются вместе с видовым окном. Они остаются в абсолютных единицах — это касается текста, рамок, стрелок и условных обозначений.

Если вы используете несколько видовых окон, каждое можно настроить на свой масштаб. Например, общий план — 1:100, а деталь — 1:20. Это мощный инструмент компоновки.

Советы по компоновке

• Оставляйте достаточно места вокруг видовых окон для размеров и пояснений.
• Используйте слои для управления видимостью: например, отдельный слой для рамки, отдельный — для служебных меток.
• Настройте сетку (GRID) и привязку (SNAP) в пространстве листа для точного позиционирования.
• Применяйте аннотативные стили — они автоматически подстраиваются под масштаб.

Настройка печати и вывода на нестандартный носитель

Даже идеально созданный нестандартный лист бесполезен, если его нельзя корректно распечатать. Проблемы возникают, когда принтер не распознаёт заданный формат или обрезает края.

Первое — убедитесь, что драйвер принтера поддерживает пользовательские размеры. Большинство современных плоттеров (HP DesignJet, Canon imagePROGRAF) позволяют добавлять кастомные форматы через ПО печати. В AutoCAD при выборе принтера (в Plot Device) убедитесь, что выбран именно модельный драйвер, а не «DWG to PDF».

В диалоге печати проверьте:

• Правильно ли указан размер бумаги (ваш пользовательский формат должен быть в списке).
• Выставлен ли флажок «Печатать видимые границы листа».
• Как настроены поля: лучше выбрать «Нет» или минимальные значения.
• Соответствует ли ориентация в AutoCAD и настройках принтера.

Если вы печатаете в PDF, используйте виртуальный принтер «DWG To PDF.pc3» с предварительно настроенным пользовательским размером. Это гарантирует, что файл будет открыт с правильными пропорциями в любом просмотрщике.

Экспорт в другие форматы

Помимо печати, нестандартный лист может экспортироваться в:

• PDF — для передачи заказчику;
• DWF — для совместной проверки в Navisworks;
• SVG — для встраивания в веб-интерфейсы;
• Изображение (PNG, JPG) — для презентаций.

При экспорте в растровый формат важно задать разрешение (не менее 300 dpi) и цветовую модель (RGB для экрана, CMYK для полиграфии).

Типичные ошибки и как их избежать

Даже опытные пользователи допускают ошибки при работе с нестандартными листами. Вот самые распространённые:

Ошибка 1: Лист не помещается при печати

Причина — неправильно заданные поля или масштаб принтера. Решение: в настройках печати выберите «Масштабировать до области печати» или отключите «Автоматическую коррекцию границ».

Ошибка 2: Размеры и текст «плывут» при изменении масштаба

Причина — отсутствие аннотативных стилей. Решение: создайте текстовый стиль с опцией «Аннотативный» и применяйте его ко всем пояснениям.

Ошибка 3: Пользовательский формат исчезает при открытии на другом компьютере

Причина — зависимость от локального принтера. Решение: используйте виртуальные принтеры (например, PDF) или внедряйте шаблоны в централизованную систему.

Ошибка 4: Видовое окно показывает «пустоту»

Причина — неправильный масштаб или заблокированное состояние. Решение: дважды кликните внутри окна, проверьте масштаб и наличие объектов в модели.

Экспертное мнение

«За последние годы запросы на нестандартные форматы выросли на 40% — особенно в сфере инфраструктурных проектов. Клиенты хотят видеть полные схемы без разрывов. Мы внедрили систему шаблонов с динамическими рамками, которые автоматически подстраиваются под длину объекта. Это стало возможным благодаря сочетанию LISP-скриптов и пользовательских page setup. Теперь любой инженер может создать лист 6000×1200 мм за две минуты.»

— Ольга Петрова, руководитель BIM-отдела в «ГрандПроект», 11 лет опыта в проектировании

Также эксперты отмечают важность интеграции с PLM и ERP-системами. Нестандартные листы должны корректно индексироваться, иметь метаданные и соответствовать workflow утверждения.

Вопросы и ответы

Заключение

Создание нестандартного формата листа в AutoCAD — не просто техническая операция, а важный этап подготовки качественной проектной документации. Умение гибко настраивать макеты позволяет адаптироваться под любые требования, повышает наглядность чертежей и ускоряет процесс согласования.

Главное — действовать системно: используйте шаблоны, настраивайте аннотативные стили, проверяйте вывод на разных устройствах. Не экономьте время на первоначальной настройке — это сэкономит часы в будущем.

• Всегда создавайте пользовательские форматы через Page Setup Manager для повторного использования.
• Используйте шаблоны (.dwt) для стандартизации в командной работе.
• Применяйте аннотативные стили текста и размеров.
• Проверяйте печать на виртуальном принтере перед физическим выводом.
• Интегрируйте нестандартные листы в общий workflow проекта.
