Как сделать отверстие в морфе архикад

Создание отверстия в морфе ArchiCAD — это задача, требующая понимания специфики работы с комплексными 3D-элементами. В отличие от стандартных стен или перекрытий, морфы не имеют встроенных параметров для автоматического формирования проемов, поэтому отверстия приходится моделировать вручную. Основной способ — использование булевых операций: вычитание одного морфа из другого или применение инструмента «Твёрдотельные операции».

Что такое морф в ArchiCAD

Морф (Morph) — это свободный 3D-элемент в ArchiCAD, позволяющий создавать сложные геометрические формы, которые невозможно реализовать стандартными инструментами. Он особенно полезен при моделировании нестандартных архитектурных решений: куполов, фасадных элементов, декоративных конструкций или технических узлов. Морфы состоят из граней, рёбер и вершин, и могут быть как выпуклыми, так и вогнутыми.

В отличие от стен, колонн или плит, морфы не подчиняются правилам поведения BIM-объектов. Они не учитывают уровни, не взаимодействуют автоматически с другими элементами и не имеют встроенных параметров для проёмов. Это даёт большую свободу дизайна, но одновременно усложняет редактирование. Именно поэтому создание отверстий в морфе требует дополнительных шагов.

Несмотря на свою гибкость, морфы остаются частью BIM-модели. Их можно комбинировать с другими объектами, экспортировать в IFC, использовать в расчётах объёмов и площадей. Однако при необходимости внесения изменений, таких как добавление проёма, пользователь должен полагаться на твёрдотельные операции и ручное моделирование.

Основные способы создания отверстий в морфе

Существует несколько подходов к формированию отверстий в морфе ArchiCAD. Выбор метода зависит от цели, сложности формы и требований к точности. Наиболее распространённые — это булевы операции и редактирование граней напрямую.

Первый и самый надёжный способ — использование инструмента «Твёрдотельные операции» (Solid Element Operations). Этот инструмент позволяет вычитать один морф из другого, создавая чётко определённое отверстие. Подходит для сквозных и глухих проёмов любой формы. Главное условие — корректное пересечение элементов.

Второй способ — редактирование граней в режиме Morph Editing. Здесь пользователь может удалить одну или несколько граней морфа, чтобы сымитировать отверстие. Однако такой подход не создаёт истинного проёма в твёрдотельном смысле: внутренний объём остаётся заполненным, что может повлиять на визуализацию и экспорт.

Третий вариант — использование других BIM-объектов, таких как стены, плиты или окна, в качестве вычитаемых тел. Например, можно создать временную стену нужной формы и вычесть её из морфа. Этот метод удобен при работе с прямоугольными или стандартными проёмами.

Пошаговая инструкция по созданию отверстия

Создание отверстия в морфе через твёрдотельные операции — наиболее точный и предсказуемый метод. Ниже приведена подробная последовательность действий.

1. Выберите инструмент Морф на панели инструментов и создайте основной морф — тот, в котором нужно сделать отверстие.
2. Создайте второй морф той же формы, что и желаемое отверстие (например, куб для прямоугольного проёма или цилиндр для круглого).
3. Разместите второй морф так, чтобы он полностью пересекал первый в нужном месте. Убедитесь, что он выходит за границы хотя бы на 1–2 см с каждой стороны.
4. Выделите оба морфа (основной и вычитаемый), затем откройте меню Конструкция → Твёрдотельные операции.
5. В диалоговом окне выберите: Первый элемент: «вычитаемый», Операция: «Вычесть», Второй элемент: «целевой».
6. Нажмите Выполнить. Первый морф теперь будет иметь сквозное отверстие заданной формы.

Если отверстие должно быть глухим (не сквозным), перед вычитанием укоротите вычитаемый морф по глубине, чтобы он не проходил насквозь. Также можно использовать временные слои для организации рабочего процесса: поместите вычитаемый морф на отдельный слой, который можно скрыть после завершения операции.

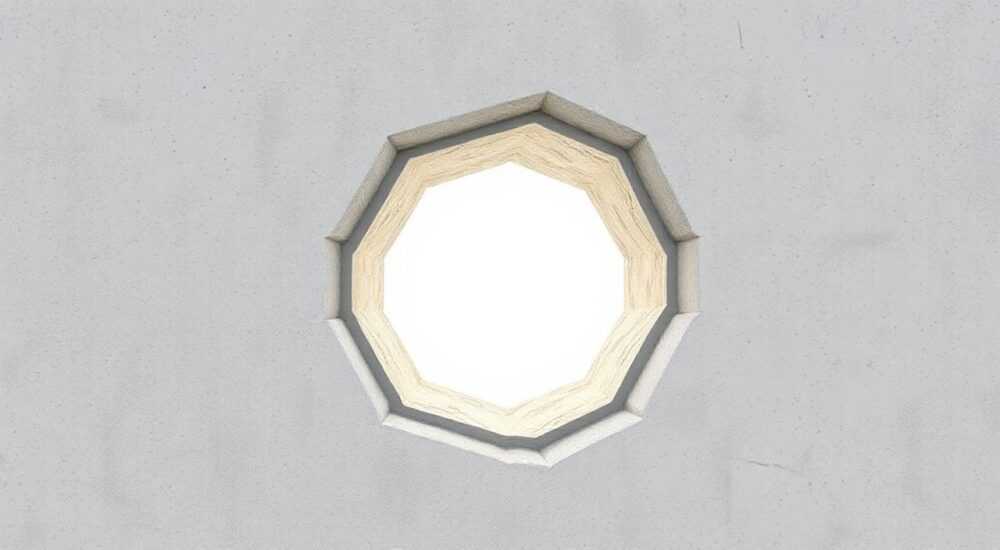

Пример: создание круглого отверстия в морфе

Допустим, нужно пробить вентиляционное отверстие диаметром 200 мм в морф-перегородке толщиной 300 мм.

• Создайте цилиндрический морф: радиус 100 мм, высота 350 мм (чтобы гарантированно пересечь весь объём).
• Разместите его в нужной точке перегородки.
• Выделите цилиндр, затем основной морф (порядок важен).
• Откройте «Твёрдотельные операции», выберите «Вычесть» и подтвердите действие.

Результат — чистое круглое отверстие без лишних граней и артефактов.

Распространённые ошибки и как их избежать

Несмотря на простоту процесса, при работе с морфами часто возникают проблемы, особенно у новичков. Понимание типичных ошибок помогает сэкономить время и избежать разрушения модели.

Одна из самых частых — неполное пересечение морфов. Если вычитаемый элемент не пересекает целевой насквозь, операция может завершиться с ошибкой или дать непредсказуемый результат. Решение — всегда делать вычитаемый морф длиннее или крупнее, чем необходимо.

Другая ошибка — неправильный порядок выбора элементов. В ArchiCAD порядок имеет значение: первый выбранный элемент считается «вычитаемым», второй — «целевым». Если перепутать, можно случайно удалить нужный морф. Чтобы избежать этого, используйте подсказки в интерфейсе и дважды проверяйте выделение.

Также распространена проблема потери геометрии после операции. Иногда после вычитания морф становится невидимым или теряет материал. Причина — конфликты в твёрдотельной логике. Решение: отмените операцию (Ctrl+Z), проверьте соединение граней и попробуйте снова.

Советуем для эффективной работы

Чтобы работать с морфами быстро и без ошибок, следуйте проверенным практикам, которые используют профессионалы.

Во-первых, используйте слои для организации. Создайте отдельный слой, например, «Morph_Cutouts», для всех вычитаемых элементов. Это позволит легко скрывать или удалять их после завершения операций.

Во-вторых, сохраняйте оригинальные морфы до финальной проверки. Даже если вы собираетесь удалить вычитаемый элемент, сделайте это только после того, как убедитесь, что отверстие получилось корректно.

В-третьих, работайте в 3D-виде с включённым каркасом. Это помогает видеть, как грани пересекаются, и избежать ошибок при позиционировании. Используйте сочетание видов: план, фасад и изометрия.

Альтернативные методы: когда использовать

Хотя твёрдотельные операции — стандарт, есть ситуации, когда лучше выбрать другой путь.

Если отверстие нужно только для визуализации (например, имитация окна в фасаде), достаточно удалить грань в режиме редактирования морфа. Это быстрее и не нагружает модель.

Для повторяющихся проёмов (решётки, перфорация) можно использовать повторители (Multiply) или GDL-объекты. Создайте один проём, настройте параметры и размножьте по поверхности.

Экспертное мнение

По словам эксперта, важно понимать, что морфы — это не замена стандартным BIM-элементам, а дополнение. Их стоит использовать только тогда, когда другие инструменты не справляются. Также Дмитрий рекомендует документировать все операции с морфами, особенно сложные вычитания, чтобы при передаче проекта коллегам не возникало вопросов.

Вопросы и ответы

Заключение

Создание отверстия в морфе ArchiCAD — это несложная, но требующая внимания задача. Главное — понимать принцип булевых операций и правильно организовать процесс моделирования. Использование вычитаемого морфа через инструмент «Твёрдотельные операции» является самым надёжным способом получить точный и корректный проём.

• Для отверстий в морфе используйте твёрдотельные операции — это стандартный и надёжный метод.
• Всегда делайте вычитаемый морф больше, чем необходимо, чтобы гарантировать пересечение.
• Следите за порядком выбора элементов: сначала — вычитаемый, потом — целевой.
• Используйте слои и цветовую маркировку для удобства управления временными объектами.
• Проверяйте результат в 3D-виде и перед экспортом, особенно при работе с IFC и расчётами.
