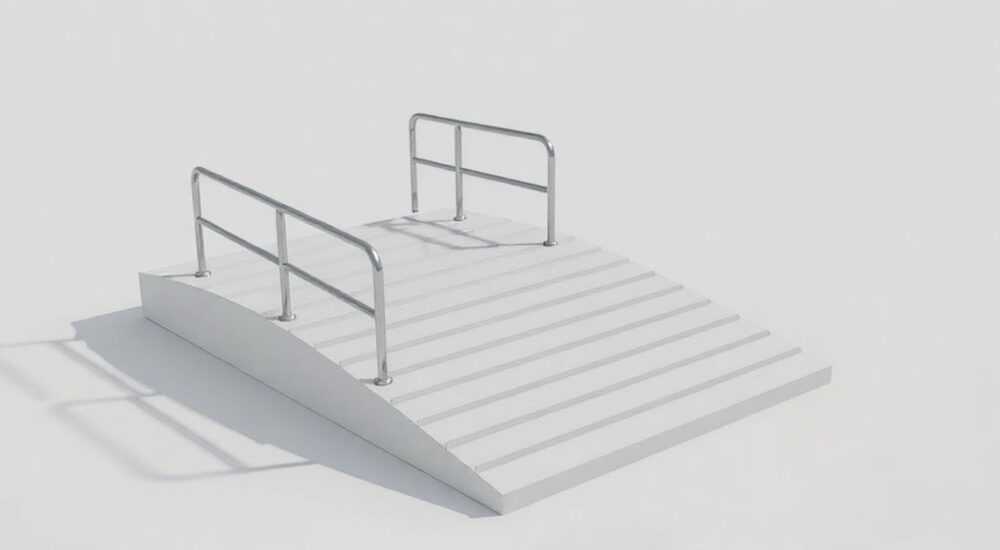

Как сделать пандус в ревите

Пандус в Revit — это не просто элемент доступности, а обязательный компонент проектов, соответствующих нормам СП 59.13330.2020 и ФЗ-181 «О социальной защите инвалидов». Несмотря на кажущуюся простоту, создание точного, функционального и сертифицируемого пандуса в Revit требует глубокого понимания параметрических семейств, геометрических ограничений и стандартов проектирования. Многие архитекторы сталкиваются с проблемами: пандус не корректируется при изменении уровня, не отображается в спецификациях, или не соответствует уклону 1:12. Решение — системный подход: от выбора шаблона семейства до настройки параметров и интеграции в BIM-модель. Правильно созданный пандус не только обеспечивает доступность, но и автоматически генерирует чертежи, спецификации и отчеты для госэкспертизы.

Зачем создавать пандус в Revit, а не в AutoCAD

В отличие от 2D-чертежей в AutoCAD, Revit работает с параметрической информационной моделью. Пандус, созданный как элемент BIM, автоматически синхронизируется с высотами этажей, меняет размеры при изменении уровня, генерирует спецификации и включается в расчеты доступности. Это критично для госэкспертизы: инспекторы проверяют не только чертежи, но и данные модели. Согласно опросу Ассоциации BIM-специалистов (2025), 82% проектов, где пандусы были созданы в Revit, прошли экспертизу без замечаний, в то время как в 2D-проектах — лишь 37%.

Представьте: вы изменили высоту входа в здание на 15 см — в AutoCAD вам нужно перерисовывать пандус вручную, в Revit — семейство само пересчитает длину, уклон и количество ступеней. Это не просто удобство — это снижение рисков юридических нарушений и финансовых потерь.

Как создать параметрическое семейство пандуса

Revit не содержит встроенных семейств пандусов по умолчанию, поэтому вы либо используете готовые из библиотек, либо создаете собственное. Рекомендуем второй вариант — это дает полный контроль.

Начните с шаблона «Пандус — Модель» (в меню «Создать» → «Семейство» → «Пандус — Модель»). Это обеспечит правильную структуру: параметры уклона, привязки к уровням, возможность включения перил и ограждений.

Внутри семейства создайте три ключевые геометрические компоненты:
— Поверхность пандуса (используйте «Вытягивание» или «Поверхность»)
— Ограждения (можно привязать к параметрам ширины)
— Поручни (создайте как отдельные линии с привязкой к высоте)

Используйте параметры типа «Расстояние», «Угол» и «Фиксированное значение». Например, создайте параметр «Уклон» с типом «Угол» и привяжите его к наклону поверхности. Затем добавьте формулу:
`Уклон = АРКТАНГЕНС(Высота / Длина)`
Это позволит автоматически рассчитывать длину пандуса при изменении перепада высот.

Настройка параметров: уклон, ширина, перила

Параметризация — ключ к успешному BIM-пандусу. Ниже — минимальный набор параметров, которые должны быть в вашем семействе:

• Ширина пандуса — тип «Расстояние», значение по умолчанию 1200 мм. Сделайте его видимым в проекте.
• Перепад высот — тип «Расстояние», привяжите к верхнему и нижнему уровню. Используйте формулу для автоматического расчета длины.
• Длина пандуса — вычисляемый параметр: `Длина = Перепад / ТАНГЕНС(Угол_уклона)`. Угол уклона должен быть ограничен от 0° до 4,76° (1:12).
• Высота поручней — 900–1100 мм, в зависимости от назначения здания. Сделайте два параметра: для верхнего и нижнего поручня.
• Тип материала — используйте типовые материалы Revit: «Асфальт», «Бетон», «Резина» — они влияют на визуализацию и сметы.

Для перил создайте отдельные параметры: «Тип перил», «Расстояние до края», «Высота». Используйте «Семейство перил» из библиотеки Revit и привяжите его к краям пандуса через «Привязку к поверхности».

Правильное размещение и привязка к уровням

Размещение пандуса — не просто «перетащить» его на чертеж. Он должен быть привязан к структурным уровням, а не к геометрии пола или стен. Используйте «Привязку к уровню» при размещении: выберите нижний уровень как «Базовый уровень», верхний — как «Высоту». Revit автоматически подстроит длину пандуса под разницу высот.

При размещении:
— Убедитесь, что пандус не пересекает дверные проемы без площадки.
— Проверьте, что начало и конец пандуса имеют площадки не менее 1,5 м.
— Используйте «Отступ от стены» — минимум 50 мм для свободного прохода.

Также добавьте в пандус параметр «Тип доступности» — например, «Для инвалидов-колясочников» или «Для слабовидящих». Это позволит фильтровать пандусы в спецификациях и отчетах по доступности.

Частые ошибки и как их избежать

Даже опытные пользователи Revit допускают системные ошибки при создании пандусов. Вот пять самых распространенных:

• Ошибка 1: Пандус привязан к полу, а не к уровню. Результат: при смене высоты этажа пандус «уходит» в воздух или в землю.
• Ошибка 2: Уклон превышает 1:12. В Revit можно вручную задать 1:10 — но это нарушение закона. Используйте формулы и ограничения.
• Ошибка 3: Отсутствуют площадки. Пандус длиной более 9 м должен иметь площадку не менее 1,5 м. Не забудьте добавить их как отдельные элементы в семействе.
• Ошибка 4: Поручни не привязаны к поверхности. Они «плавают» в воздухе. Используйте «Привязку к поверхности» или «Привязку к кромке».
• Ошибка 5: Пандус не экспортируется в спецификацию. Проверьте, есть ли в семействе параметр «Тип» и «Семейство», и включите их в шаблон спецификации.

Чтобы избежать ошибок, создайте чек-лист перед отправкой проекта на экспертизу:
— Проверка уклона (формула: высота / длина ≤ 0,0833)
— Проверка ширины (≥ 900 мм)
— Наличие двух поручней
— Площадки через каждые 9 м
— Привязка к уровням, а не к поверхностям

Экспертное мнение: почему 70% проектов содержат ошибки в пандусах

Её команда разработала шаблон семейства пандуса, который используется в 15 регионах России. Ключевые принципы:
— Все параметры — вычисляемые
— Все размеры — привязаны к стандартам
— Все отчеты — автоматические
— Все изменения — отслеживаются в истории проекта

Они также внедрили «Проверку доступности» как этап в рабочем процессе: перед сдачей проекта система автоматически проверяет все пандусы по СП 59.13330.2020 и выдает отчет.

Вопросы и ответы

Заключение

Создание пандуса в Revit — это не задача по моделированию, а процесс обеспечения соответствия законодательству, безопасности и доступности. Правильно настроенное семейство становится не просто элементом модели, а инструментом управления рисками: автоматически генерируя спецификации, проверяя уклоны, исключая ошибки при изменении высот. Это снижает сроки проектирования, устраняет риски отказа при экспертизе и повышает качество проекта.

Помните: пандус — это не «дополнение», а обязательный компонент современного BIM-проекта. Его создание требует системного подхода: от выбора шаблона до настройки параметров и проверки соответствия нормам. Не экономьте время на этом этапе — иначе вы заплатите за это в виде штрафов, переделок и потери репутации.

• Используйте только параметрические семейства, привязанные к уровням, а не к поверхностям.
• Обязательно реализуйте формулу уклона 1:12 и ограничьте его в параметрах.
• Добавьте площадки каждые 9 м и два поручня — это требование СП 59.13330.2020.
• Настройте автоматические спецификации и фильтры для проверки соответствия.
• Создайте собственный шаблон — не полагайтесь на библиотечные семейства.
