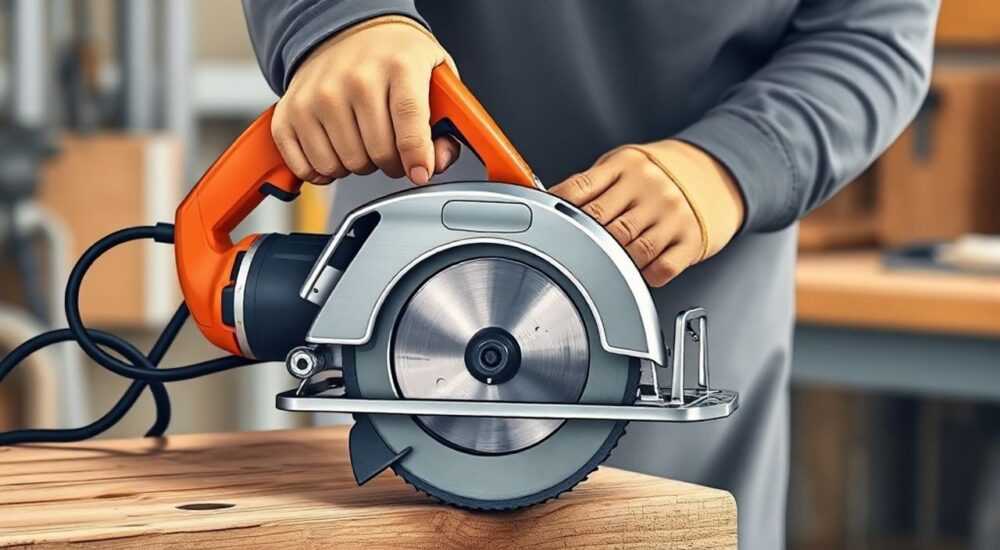

Как сделать плавный пуск для циркулярной пилы

Плавный пуск для циркулярной пилы — это техническое решение, позволяющее двигателю набирать обороты постепенно, а не резко. Это снижает пусковые токи, уменьшает нагрузку на электросеть и сам инструмент, повышает безопасность и продлевает срок службы. Установка модуля плавного пуска особенно актуальна для мощных пил, подключаемых к бытовой сети.

Чтобы сделать плавный пуск для циркулярной пилы, установите специальный модуль мягкого старта между сетевым питанием и двигателем. Оптимальное решение — использовать готовый блок или собрать схему на симисторе и RC-цепочке. Это снизит ударные нагрузки и увеличит ресурс инструмента.

Содержание статьи:

Зачем нужен плавный пуск для циркулярной пилы
Принцип работы модуля мягкого старта
Как сделать плавный пуск своими руками: пошаговая инструкция
Готовые решения и модули плавного пуска
Ошибки при самостоятельной сборке и как их избежать
Экспертное мнение
Вопросы и ответы
Заключение

Зачем нужен плавный пуск для циркулярной пилы

Циркулярные пилы относятся к категории высокомощных электроинструментов, потребляющих от 1,5 до 3 кВт. При включении двигатель создаёт значительный пусковой ток, который может в 4–7 раз превышать номинальное значение. Такой скачок напряжения вызывает просадку в сети, мигание света, срабатывание автоматов и постепенный износ обмоток двигателя.

Без плавного пуска каждое включение становится микровзрывом энергии. Особенно остро проблема стоит в гаражах, дачных участках и мастерских, где проводка старая или не рассчитана на такие нагрузки. Кроме того, резкий старт повышает риск потери контроля над инструментом, что опасно для пользователя.

Мягкий старт позволяет плавно нарастить подачу напряжения, давая двигателю раскрутиться без рывков. Это снижает механические и электрические перегрузки, увеличивает срок службы щёток, подшипников и всей системы в целом. Также улучшается стабильность работы в условиях слабой сети.

Полезно знать: Плавный пуск не влияет на рабочую мощность пилы — она достигает полных оборотов через 0,5–1,5 секунды, но без ударного воздействия.

Принцип работы модуля мягкого старта

Модуль плавного пуска (или «мягкого старта») — это электронная схема, которая ограничивает начальный ток, поступающий на двигатель. Основные компоненты таких устройств — симистор (или тиристор), сопротивление, конденсатор и динистор (например, DB3). Время нарастания напряжения задаётся RC-цепочкой (резистор + конденсатор).

На начальном этапе напряжение подаётся через добавочное сопротивление или фазовое управление. По мере заряда конденсатора симистор постепенно открывается, и напряжение на нагрузке возрастает. Через 0,5–2 секунды двигатель выходит на номинальные обороты, и схема переходит в режим нормальной работы.

Такие схемы особенно эффективны для коллекторных двигателей, которыми оснащены большинство бытовых и полупрофессиональных циркулярных пил. Асинхронные двигатели реже используют плавный пуск, но при необходимости могут работать с частотными преобразователями.

«Классическая схема на симисторе BT136 и конденсаторе 100 нФ даёт отличный результат при нагрузке до 2,5 кВт. Главное — правильно подобрать элементы по мощности.» — Алексей Миронов, инженер-электронщик, 12 лет опыта

Как сделать плавный пуск своими руками: пошаговая инструкция

Сборка модуля плавного пуска в домашних условиях — задача доступная даже начинающему радиолюбителю. Ниже приведён проверенный алгоритм создания устройства на базе симистора.

Подготовьте компоненты: симистор (BT136, BTA16 или аналог), динистор DB3, резистор 10–47 кОм, конденсатор 100–220 нФ (керамический или плёночный), диодный мост (необязательно, для защиты), плата, корпус, клеммы.
Нарисуйте схему: соедините последовательно резистор и конденсатор между управляющим электродом симистора и нулём. Динистор подключается между этой цепью и управляющим выводом. Симистор встраивается в разрыв фазы.
Соберите схему на макете: протестируйте работу на лампе накаливания 100–150 Вт. Если лампа загорается с задержкой в 1–2 секунды — схема работает.
Установите в корпус: закрепите все элементы на плате, обеспечьте теплоотвод для симистора (радиатор при мощности >1,5 кВт).
Подключите к пиле: встройте модуль в разрыв сетевого шнура или установите в отдельную коробку перед удлинителем.

Для безопасности обязательно изолируйте все токоведущие части. Используйте термоусадку, изоленту и герметичный корпус. Не забудьте про заземление, если оно предусмотрено конструкцией пилы.

Компонент	Рекомендуемое значение	Назначение
Симистор	BTA16-600B (16 А, 600 В)	Управление подачей тока
Конденсатор	100–220 нФ, 250 В	Задержка открытия симистора
Резистор	22–47 кОм, 0,5 Вт	Ограничение тока заряда
Динистор	DB3	Открытие симистора при пороговом напряжении

Полезно знать: Чем больше ёмкость конденсатора, тем медленнее пуск. Экспериментируйте в пределах 100–470 нФ, чтобы найти комфортный баланс.

Готовые решения и модули плавного пуска

Если нет желания или возможности паять, можно приобрести готовый блок. Современные модули плавного пуска для электроинструментов представлены в широком ассортименте: от простых реле до цифровых контроллеров.

Ошибки при самостоятельной сборке и как их избежать

Самодельные решения эффективны, но склонны к ошибкам, которые могут привести к выходу из строя пилы или возгоранию.

Частые проблемы:

Перегрев симистора: использование слабого радиатора или отсутствие охлаждения при нагрузке >1,5 кВт.
Выбор неподходящих компонентов: конденсатор с малым напряжением (например, 50 В) пробивается сетевым 220 В.
Неправильная сборка схемы: перепутаны выводы симистора, что приводит к короткому замыканию.
Отсутствие защиты: нет предохранителя или автоматического отключения при перегрузке.

Чтобы избежать этих рисков, всегда используйте элементы с запасом по напряжению (минимум 400 В), устанавливайте предохранитель на 10–16 А и тестируйте схему на безопасной нагрузке.

Полезно знать: Перед подключением к пиле проверьте модуль на лампочке или нагревателе — это исключит повреждение дорогостоящего инструмента.

Экспертное мнение

«Я рекомендую всем владельцам мощных циркулярок использовать плавный пуск — будь то самодельный или заводской. Это не просто удобство, а необходимость для долгой жизни инструмента. Особенно важно это в регионах с нестабильным напряжением. За 7 лет использования модуля я ни разу не столкнулся с выходом из строя щёток или обмотки.» — Сергей Волков, технолог деревообрабатывающего цеха, стаж 15 лет

Сергей отмечает, что на производстве плавный пуск стал стандартом ещё в 2010-х годах. Сейчас даже бюджетные станки оснащаются встроенными системами мягкого старта. Переход на такие технологии в домашних условиях — вопрос не столько финансов, сколько осознанности.

Он также советует: если вы часто работаете с древесиной твёрдых пород, где пила может заклинивать, плавный пуск снижает риск резкого рывка при повторном включении. Это повышает безопасность и позволяет сохранять контроль.

Вопросы и ответы

Можно ли установить плавный пуск на любую циркулярную пилу?

Да, практически на любую пилу с коллекторным двигателем. Главное — соответствие мощности модуля и правильная установка. Для бесщёточных или асинхронных двигателей могут потребоваться специальные решения, например, частотный преобразователь.

Повлияет ли плавный пуск на производительность пилы?

Нет. После выхода на рабочие обороты пила работает в штатном режиме. Разница только в первые секунды запуска. Производительность реза, глубина пропила и скорость не изменяются.

Нужен ли плавный пуск, если у меня стабилизатор напряжения?

Да, нужен. Стабилизатор выравнивает напряжение, но не снижает пусковой ток. Наоборот, он может пострадать от многократных пиковых нагрузок. Плавный пуск защищает и сеть, и стабилизатор.

Безопасно ли делать модуль самому?

Да, при соблюдении мер безопасности. Работайте с обесточенной сетью, используйте изолированные инструменты, не собирайте схему во влажной среде. Лучше, если первый запуск будет под наблюдением человека с опытом.

Заключение

Плавный пуск для циркулярной пилы — это не прихоть, а важная мера для повышения безопасности, комфорта и долговечности инструмента. Он снижает пусковые токи, предотвращает просадку напряжения и уменьшает механическую нагрузку на двигатель. Реализовать его можно как самостоятельно, так и с помощью готовых модулей.

Независимо от выбранного пути — пайка схемы или покупка блока — инвестиции быстро окупаются за счёт снижения износа и предотвращения аварий. Особенно актуально это для мастерских с интенсивной эксплуатацией техники.

Плавный пуск снижает пусковой ток в 3–5 раз.
Самодельный модуль требует базовых навыков, но экономит деньги.
Готовые блоки проще в установке и безопаснее в использовании.
Устройство совместимо с большинством циркулярных пил.
Защита от рывков повышает безопасность и срок службы инструмента.
