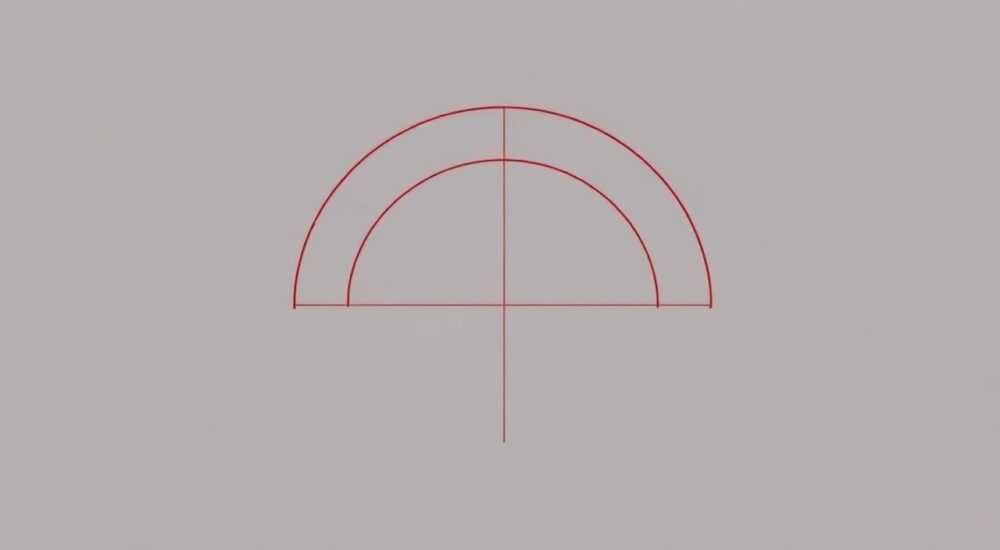

Как сделать полукруг в автокаде

В AutoCAD создание полукруга — базовая, но важная операция, необходимая при проектировании деталей, архитектурных элементов, схем и других чертежей. Полукруг можно построить несколькими способами: через команду Дуга (ARC), используя инструмент Круг (CIRCLE) с последующим обрезанием или применением объектной привязки, а также с помощью параметрических зависимостей. Главное — понимать геометрию построения и выбирать наиболее эффективный метод в зависимости от задачи.

Основные способы построения полукруга

Создание полукруга в AutoCAD не требует сложных манипуляций, но выбор подходящего метода зависит от контекста: нужно ли задавать диаметр, радиус, центральную ось или ориентацию. Пользователи часто сталкиваются с путаницей, потому что AutoCAD не имеет прямой команды «полукруг», но предоставляет гибкие инструменты для его построения.
Наиболее распространённые подходы:

• Использование команды ДУГА (ARC) с указанием трёх точек или центра и углов;
• Построение полной окружности с последующим удалением половины с помощью команды ОБРЕЗАТЬ (TRIM);
• Применение параметрических ограничений для автоматического поддержания формы полукруга при изменениях.

Выбор метода влияет на скорость работы, возможность дальнейшего редактирования и соответствие требованиям чертежа. Например, при работе с деталями механизмов предпочтительнее использовать параметрический подход, тогда как в архитектурных эскизах достаточно быстрого построения через три точки.

Когда какой метод использовать?

Разные задачи требуют разных решений. Ниже — рекомендации по выбору метода:

1. Команда ДУГА — когда известны начальная, конечная точка и центр или радиус. Подходит для точного позиционирования.
2. Окружность + ОБРЕЗАТЬ — когда нужно симметричное деление или полукруг должен быть частью более крупного объекта.
3. Параметрические зависимости — при необходимости сохранять геометрию при масштабировании или изменении размеров.

Представьте, что вы проектируете фланец с полукруглыми вырезами. Если таких элементов много, удобнее создать блок с параметрической дугой и использовать его повторно.

Построение полукруга с помощью команды ДУГА

Команда ДУГА (ARC) — самый прямой способ построения полукруга. Она предлагает несколько режимов ввода, доступных через строку параметров или контекстное меню. Чтобы активировать её, введите ДУГА (или ARC) в командной строке.
Наиболее удобные опции для построения полукруга:

• Центр, Начальная точка, Угол;
• Три точки;
• Центр, Начальная точка, Конечная точка.

Пошаговый пример: дуга через центр и угол

Допустим, нужно построить полукруг радиусом 50 мм, лежащий выше горизонтальной оси.

1. Введите команду ДУГА.
2. Выберите опцию Центр (или нажмите C).
3. Укажите центральную точку (например, координаты 0,0).
4. Укажите начальную точку — например, щелчком справа от центра (координата 50,0).
5. В ответ на запрос «Конечная точка или [Угол/Направление/Параметр]» выберите Угол.
6. Введите значение 180. AutoCAD построит дугу против часовой стрелки.

Если нужна дуга по часовой стрелке, введите угол -180.

Альтернатива: три точки

Метод «три точки» особенно полезен, если полукруг должен проходить через заданные узлы.

1. Вызовите команду ДУГА.
2. Выберите первую точку (например, крайнюю левую).
3. Укажите вторую — середину дуги (она должна находиться на перпендикуляре к диаметру).
4. Третья точка — зеркальная первой относительно центра.

В этом случае важно точно указать среднюю точку, иначе дуга не будет полуокружностью. Используйте объектную привязку Перпендикуляр или Середина, чтобы избежать ошибок.

Методы на основе окружности

Если вам удобнее работать с окружностями, можно создать полный круг, а затем преобразовать его в полукруг. Этот подход особенно популярен при работе с симметричными объектами.

Шаг 1: Построение окружности

1. Введите команду КРУГ (или CIRCLE).
2. Укажите центр (например, 0,0).
3. Задайте радиус (например, 50).

Теперь у вас есть полная окружность.

Шаг 2: Разделение на полукруг

Для получения полукруга нужно удалить половину окружности. Лучше всего использовать команду ОБРЕЗАТЬ (TRIM) в сочетании с вспомогательной линией.

1. Постройте горизонтальную линию через центр окружности (используйте привязку Центр и Горизонтально).
2. Вызовите команду ОБРЕЗАТЬ.
3. Нажмите Enter, чтобы выбрать все объекты в качестве режущих кромок (в данном случае — линия).
4. Щелкните по той части окружности, которую нужно удалить (нижней или верхней).
5. Нажмите Enter для завершения.

Теперь остаётся только удалить вспомогательную линию или оставить её как осевую.

Создание полукруга через команду РАЗРЫВ (BREAK)

Ещё один способ — разорвать окружность в двух точках.

1. Постройте окружность.
2. Вызовите команду РАЗРЫВ.
3. Укажите первую точку разрыва (например, крайнюю правую, привязка Квадрант).
4. Укажите вторую точку — противоположную (левую).

AutoCAD удалит дугу между двумя точками. Чтобы остался именно полукруг, выберите нужную часть. Команда оставит меньшую дугу, поэтому, если нужно сохранить верхнюю часть, начинайте с левой точки и заканчивайте правой (по часовой стрелке).

Точность и редактирование полукругов

Построенный полукруг — не всегда конечный результат. Часто требуется его переместить, масштабировать, скопировать или изменить радиус. Важно понимать, как AutoCAD хранит параметры дуги.

Проверка свойств дуги

Щёлкните правой кнопкой мыши по дуге и выберите «Свойства». В открывшемся окне вы увидите:

• Радиус;
• Начальный и конечный угол;
• Длину дуги;
• Центральные координаты.

Убедитесь, что угол составляет ровно 180°. Если значение отличается (например, 179.9), это может свидетельствовать о неточности построения.

Изменение радиуса

Чтобы изменить радиус полукруга:

1. Откройте палитру «Свойства» (команда СВОЙСТВА).
2. Выберите дугу.
3. Найдите параметр «Радиус» и введите новое значение.

Обратите внимание: при изменении радиуса центр остаётся на месте, а дуга масштабируется пропорционально.

Параметрические зависимости

В современных версиях AutoCAD (2020+) можно использовать параметрические ограничения для создания «умных» полукругов.

1. Постройте дугу и горизонтальную линию-диаметр.
2. Перейдите на вкладку «Параметрически».
3. Примените ограничение Концентричность между центром дуги и серединой линии.
4. Добавьте ограничение Горизонтальность к линии.
5. Свяжите длину линии с радиусом дуги через размерное ограничение.

Теперь при изменении длины диаметра дуга будет автоматически перестраиваться, сохраняя форму полукруга.

Экспертное мнение

Интервью с Дмитрием Ковалёвым, ведущим CAD-инструктором

— Какой метод построения полукруга вы считаете самым надёжным?
«Я рекомендую команду ДУГА с опцией „Центр, Начало, Угол“. Она даёт максимальный контроль. Но для студентов и новичков проще начать с „трёх точек“ — это визуально понятнее. Главное — использовать объектные привязки. Без них любая команда теряет точность.»
— А что насчёт автоматизации?
«Если вы создаёте типовые элементы, сделайте блок с параметрической дугой. Можно добавить поля «Радиус» и «Ориентация». Такой блок можно использовать в десятках проектов без переобучения.»
— Есть ли частые ошибки?
«Да. Первая — построение дуги без учёта направления. Вторая — использование приближённых координат вместо привязок. Третья — забытые вспомогательные линии, которые потом мешают при печати.»

Вопросы и ответы

Заключение

Создание полукруга в AutoCAD — простая, но многогранная задача, решение которой зависит от требований к точности, контекста проекта и уровня владения программой. Наиболее универсальный способ — команда ДУГА с явным указанием угла 180°, обеспечивающая контроль направления и геометрии. Альтернативные методы, такие как обрезка окружности или использование параметрических связей, расширяют возможности при работе с комплексными чертежами.

• Для быстрого построения используйте команду ДУГА с углом 180°.
• Всегда применяйте объектные привязки (OSNAP) для точного позиционирования.
• При массовом использовании создавайте блоки с параметрическими ограничениями.
• Проверяйте угол и радиус в свойствах дуги после построения.
• Вспомогательные линии следует размещать на отдельных слоях.
