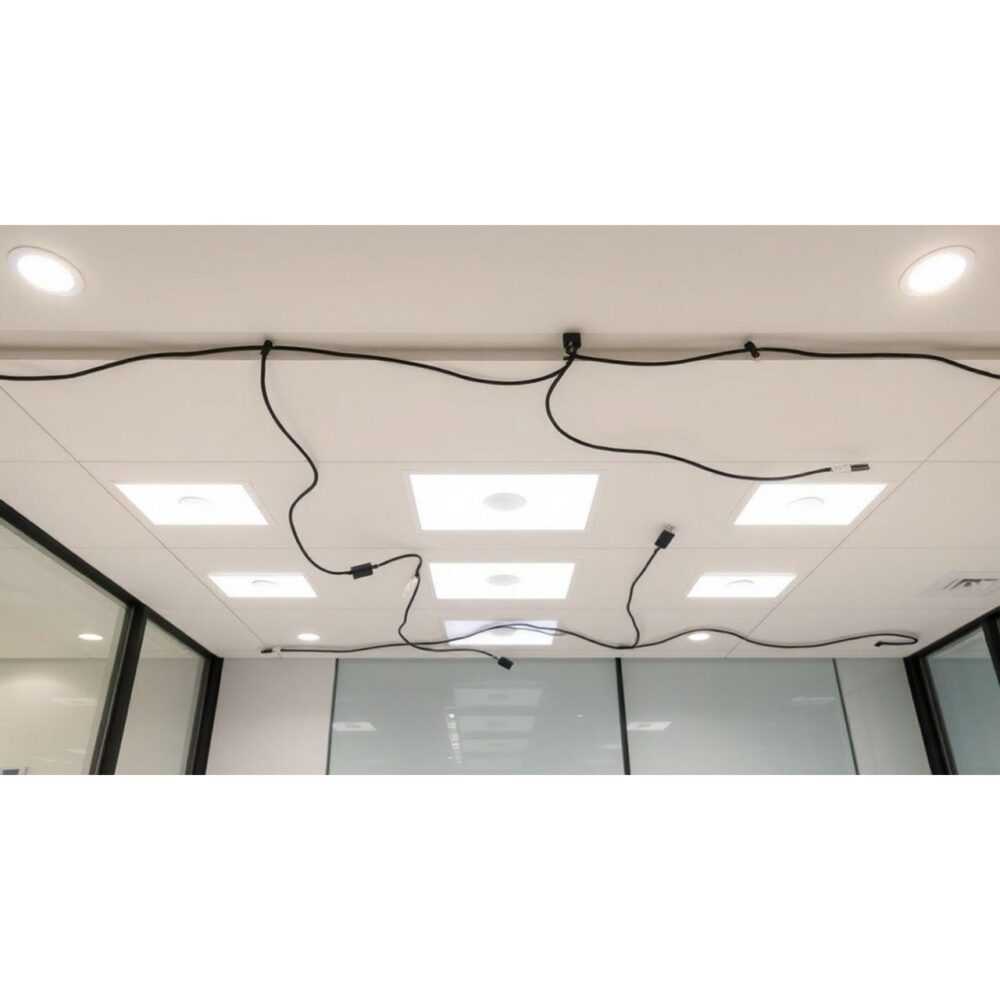

Как сделать проводку для точечных светильников на потолке

Проводка для точечных светильников на потолке — это не просто прокладка кабелей, а сложный инженерный процесс, требующий точного расчета нагрузки, соблюдения норм электробезопасности и учета конструктивных особенностей потолочной конструкции. Неправильно выполненная проводка может привести к перегреву, короткому замыканию, выходу из строя светильников или даже возгоранию. Современные точечные светильники, особенно LED-версии, отличаются низким энергопотреблением, но требуют стабильного напряжения и грамотной схемы подключения. От качества проводки напрямую зависит срок службы освещения, комфорт и безопасность всего помещения.

Выбор кабеля и схемы подключения

При выборе кабеля для точечных светильников главный критерий — безопасность и соответствие нормам ПУЭ. Оптимальный вариант — медный кабель ВВГнг-Ls сечением 1,5 мм². Его изоляция не поддерживает горение, не выделяет токсичных газов при перегреве, а медная жила обеспечивает низкое сопротивление и стабильную передачу тока. Для мощных LED-светильников (более 10 Вт на точку) или при большом количестве светильников на одной линии (более 12 шт.) рекомендуется увеличить сечение до 2,5 мм².

Схема подключения может быть последовательной, параллельной или звездообразной. Последовательное подключение — устаревший и опасный метод: если выйдет из строя один светильник, погаснет вся цепь. Параллельная схема — стандарт для современных систем: каждый светильник подключается напрямую к общей линии, что обеспечивает независимую работу и равномерное распределение напряжения. Звездообразная схема — оптимальна для сложных интерьеров: от распределительной коробки к каждому светильнику идет отдельный кабель, что минимизирует риск перегрузки и упрощает диагностику.

Расчет нагрузки и количества светильников

Перед прокладкой проводки необходимо точно рассчитать общую нагрузку. Для этого сложите мощность всех планируемых светильников. Например, если вы используете 10 LED-светильников по 7 Вт каждый, общая мощность составит 70 Вт. При напряжении 220 В ток будет равен: 70 Вт / 220 В ≈ 0,32 А. Это крайне низкая нагрузка, но важно учитывать коэффициент запаса — 20–30%. Поэтому для такой цепи подойдет автомат на 6 А, что даст запас в 18 раз выше расчетного тока.

Однако не стоит подключать более 10–12 точечных светильников на одну линию. Даже при низкой мощности LED-светильников, при длительной работе в замкнутом пространстве (например, в натяжном потолке) может накапливаться тепло, а это повышает риск перегрева соединений. Лучше разбить освещение на две или три независимые группы, управляемые отдельными выключателями.

Также учитывайте тип ламп: если планируете использовать галогеновые или старые лампы накаливания (до 50 Вт), нагрузка резко возрастает. Например, 8 ламп по 50 Вт = 400 Вт, что требует уже кабеля 2,5 мм² и автомата на 20 А.

Подготовка потолка и прокладка кабеля

Прокладка кабеля начинается с подготовки потолка. Если потолок натяжной, кабель монтируют до его установки — в пространстве между основным потолком и пленкой. Для гипсокартонных конструкций кабель прокладывают в пустотах между профилями, используя специальные хомуты или клипсы. Важно: кабель никогда не должен быть натянут, перегнут или зажат между профилями — это нарушает его изоляцию и создает риски перегрева.

Всю проводку следует прокладывать в гофрированной трубе из ПВХ или в кабель-канале. Гофра защищает кабель от механических повреждений, особенно при монтаже светильников с перфорацией. Использование гофры обязательно в помещениях с повышенной влажностью (ванная, кухня). При прокладке по деревянным конструкциям — например, в деревянном доме — применяйте металлические трубы или кабель с дополнительной огнестойкой изоляцией.

Проводку следует прокладывать строго по горизонтали и вертикали, без диагональных переходов. Это упрощает последующий ремонт и предотвращает случайное повреждение при сверлении. Расстояние от края потолка до кабеля — не менее 10 см, чтобы избежать контакта с крепежом светильников.

Монтаж распределительных коробок

Распределительные коробки — сердце любой осветительной системы. Они обеспечивают надежное соединение, упрощают обслуживание и защищают от коротких замыканий. Все соединения кабелей должны выполняться только внутри коробок — запрещено скручивать провода «в воздухе» или прятать их под штукатуркой.

Коробки устанавливаются в доступных местах: в потолке, в стене рядом с выключателем или в межпотолочном пространстве. Для точечных светильников лучше использовать коробки с крышкой на защелках — они легко открываются для диагностики. При подключении нескольких светильников к одному выключателю, в коробке собирается «звезда»: от автомата приходит фаза и ноль, а от нее — ответвления к каждому светильнику.

При использовании dimmer-регуляторов (диммеров) обязательно устанавливайте отдельную коробку рядом с выключателем, так как диммеры чувствительны к перегреву и требуют хорошей вентиляции. Соединения внутри коробки делайте с помощью клеммников WAGO или болтовых зажимов — скрутки с изолентой не соответствуют современным стандартам.

Подключение светильников

Подключение точечных светильников требует внимательности к типу питания. Большинство современных LED-светильников работают от 12 В и требуют блока питания (драйвера). В этом случае кабель от распределительной коробки идет не напрямую к светильнику, а к драйверу, который преобразует 220 В в 12 В. Драйверы монтируются в межпотолочное пространство, желательно вблизи от коробки, но не вплотную к светильникам — чтобы не перегревались.

При подключении к 220 В (без драйвера) фаза и ноль подключаются напрямую к клеммам светильника. Важно: не перепутайте полярность. В светильниках с заземлением (металлические корпуса) обязательно подключайте защитный провод (PE) к клемме заземления. Если в вашей проводке нет заземления — используйте светильники класса защиты II (двойная изоляция).

Все соединения внутри светильника выполняются с помощью клеммников. Никогда не используйте паяльник или скрутки — они со временем окисляются, теряют контакт и перегреваются. После подключения проверьте надежность крепления проводов: легкое покачивание не должно вызывать движения жил.

Ошибки и как их избежать

Самые частые ошибки при монтаже проводки для точечных светильников:

• Использование кабеля сечением менее 1,5 мм². Даже при малой мощности LED-светильников это создает риск перегрева при длительной работе.
• Прокладка кабеля без гофры. При установке светильников с перфорацией или при деформации потолка кабель может повредиться.
• Скручивание проводов без клеммников. Скрутки со временем ослабевают, окисляются, вызывают искрение и перегрев.
• Подключение нескольких светильников на один автомат без расчета. При подключении 15+ светильников на 10 А автомат возможен ложный сброс или перегрев.
• Отсутствие заземления. Особенно опасно при металлических корпусах светильников в ванной или на кухне.
• Замуровывание распределительных коробок. Нарушение ПУЭ, невозможность диагностики и ремонт.

Чтобы избежать ошибок, составьте схему монтажа заранее: отметьте на чертеже расположение светильников, точку ввода, места коробок и маршруты кабеля. Используйте маркировку проводов: красный — фаза, синий — ноль, желто-зеленый — земля. Это сэкономит часы при диагностике.

Экспертное мнение

«Многие считают, что проводка для точечных светильников — это второстепенная задача. На самом деле, именно она определяет безопасность всей системы. Я рекомендую всегда использовать кабель ВВГнг-Ls 1,5 мм², даже если расчетный ток ниже 1 А. Запас — это не перерасход, а страховка. Особенно в натяжных потолках, где тепло не рассеивается. Также никогда не подключайте светильники напрямую к выключателю без распределительной коробки. Это упрощает ремонт и снижает риск короткого замыкания», — говорит Дмитрий Смирнов, руководитель отдела электромонтажа компании «Светлый Дом», сертифицированный электрик класса 4.

Он также подчеркивает важность тестирования системы после монтажа: «После сборки включите свет на 3–4 часа под нагрузкой. Прикоснитесь к клеммам в коробке — если они теплые, значит, есть плохой контакт. Не ждите, пока сработает автомат — это уже поздно».

Вопросы и ответы

Заключение

Правильная проводка для точечных светильников — это не просто технический этап, а фундамент надежного, безопасного и долговечного освещения. От качества кабеля, схемы подключения и соблюдения норм зависит не только комфорт, но и жизнь. Не экономьте на материалах, не игнорируйте распределительные коробки и не пренебрегайте заземлением. Даже при низкой мощности LED-светильников, накопление тепла в замкнутом пространстве потолка может привести к катастрофе.

• Используйте кабель ВВГнг-Ls 1,5 мм² (или 2,5 мм² при большой нагрузке).
• Всегда прокладывайте проводку в гофре и только в распределительных коробках.
• Не подключайте более 10–12 светильников на одну линию без разделения.
• Заземление обязательно при металлических корпусах и в ванных комнатах.
• Проверяйте систему под нагрузкой перед окончательной отделкой потолка.
