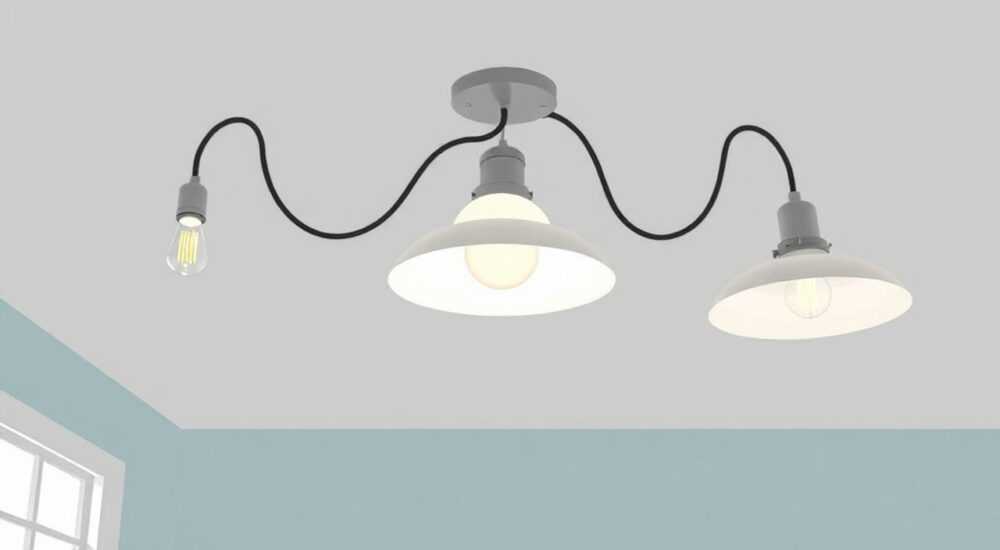

Как сделать проводку под светильники на потолке

Проводка под светильники на потолке — это ответственный этап электромонтажа, который напрямую влияет на безопасность и комфорт в доме. Неправильно выполненная разводка может привести к короткому замыканию, перегреву проводов или даже пожару. Чтобы избежать рисков, важно соблюдать нормы ПУЭ (Правил устройства электроустановок), правильно выбрать сечение кабеля, тип соединений и учесть особенности монтажа в зависимости от конструкции потолка — натяжного, подвесного или бетонного.

Проектирование и подготовка: с чего начать

Перед тем как штробить стены или тянуть кабель по потолку, необходимо составить детальную схему электропроводки. Это поможет избежать путаницы, сэкономит материалы и сократит время монтажа. Схема должна включать расположение всех светильников, выключателей, распределительных коробок и пути прохождения кабелей.
Определите тип освещения: точечные светильники, люстра, светодиодная лента или комбинированный вариант. Каждый тип имеет свои требования к нагрузке и способу подключения. Например, для точечных светильников часто используется параллельное подключение, чтобы при выходе одного из строя остальные продолжали работать.
Рассчитайте общую нагрузку на группу освещения. Обычно для бытового освещения достаточно автоматического выключателя на 10 А. Если вы планируете использовать мощные источники света или много точек, может потребоваться отдельная линия от щитка.

Шаги проектирования

• Нанесите на план помещения все источники света и выключатели.
• Определите место установки распределительной коробки для каждой группы светильников.
• Проложите на схеме маршруты кабелей, избегая пересечений и горизонтальных участков на уровне дверных косяков.
• Подпишите тип кабеля, его сечение и количество жил для каждого участка.

Представьте, что вы электрик, пришедший на объект впервые. Сможет ли он понять вашу схему без дополнительных пояснений? Если нет — доработайте её. Чёткий чертёж — залог успешного монтажа.

Выбор материалов и инструментов

Качество материалов напрямую влияет на срок службы проводки и безопасность эксплуатации. Для внутренней электропроводки в жилых помещениях рекомендуется использовать кабель марки ВВГнг-Ls. Он не распространяет горение, имеет низкое дымовыделение и подходит для скрытой и открытой прокладки.
Сечение кабеля для осветительных групп — 1,5 мм². Этого достаточно для нагрузки до 3,5 кВт, что покрывает большинство бытовых сценариев. Для мощных светильников (например, галогенных или светодиодных прожекторов) можно рассмотреть 2,5 мм², но это скорее исключение.
Цветовая маркировка проводов:

• Фаза (L) — коричневый, белый или красный.
• Ноль (N) — синий или голубой.
• Заземление (PE) — жёлто-зелёный.

Использование правильной цветовой схемы упрощает монтаж, обслуживание и диагностику.

Из инструментов вам понадобятся:

1. Индикаторная отвёртка или мультиметр.
2. Кусачки, бокорезы, стриппер для снятия изоляции.
3. Шуруповёрт или перфоратор (при необходимости штробления).
4. Уровень и рулетка для точной разметки.

Пошаговая прокладка проводки

После завершения проектирования и закупки материалов можно переходить к монтажу. Работы проводятся в несколько этапов: разметка, штробление (если нужно), прокладка кабеля и вывод под светильники.

Этап 1: Разметка и подготовка

Нанесите на потолок и стены места установки светильников, выключателей и коробок. Используйте уровень, чтобы линии были ровными. Отметьте трассу прокладки кабеля — от щитка к коробке, от коробки к светильникам.
Если потолок будет натяжным или подвесным, учтите, что провода нужно вывести точно в центр будущего отверстия под светильник. Делайте запас по длине — 15–20 см на каждый вывод. Это позволит легко подключить светильник после монтажа полотна.

Этап 2: Прокладка кабеля

При скрытой проводке в бетонных перекрытиях кабель укладывается в штробы или гофру. В деревянных домах прокладка осуществляется только в металлической или самозатухающей гофре по поверхности.
Начинайте от распределительной коробки. Тяните кабель к каждому светильнику, оставляя необходимый запас. Не натягивайте провод — небольшой провис допустим. Закрепите кабель хомутами или клипсами через каждые 30–40 см.

Этап 3: Подключение к светильникам

После того как потолок смонтирован (или до заливки штукатурки), зачистите концы проводов на 1–1,5 см. Подключите их к клеммам светильника согласно маркировке: L — фаза, N — ноль, ⏚ — заземление.
Для точечных светильников часто используется параллельная схема подключения. Это обеспечивает независимую работу каждой лампы. Избегайте последовательного соединения — при выходе одного светильника из строя гаснет вся цепь.

Соединение проводов: правила и методы

Все соединения проводов должны выполняться только в распределительных коробках. Ни в коем случае нельзя оставлять скрутки в толще стены или за потолком. Это нарушает ПУЭ и создаёт пожароопасную ситуацию.
Современные методы соединения:

• Клеммные колодки WAGO — быстрый, надёжный способ без пайки. Подходят для медных и алюминиевых проводов.
• Винтовые зажимы — доступные и простые в использовании, но требуют периодической подтяжки.
• Опрессовка гильзами — профессиональный метод для высоконагруженных линий.
• Пайка — долговечное соединение, но трудоёмкое и требует навыков.

WAGO — оптимальный выбор для домашнего монтажа. Они компактные, не требуют инструментов и обеспечивают качественный контакт. Убедитесь, что вы выбрали модификацию, совместимую с сечением 1,5 мм².

Схема подключения через распределительную коробку

1. В коробку заходит кабель от щитка (фаза, ноль, земля).
2. От коробки идёт кабель к выключателю — только фаза (двужильный).
3. От выключателя возвращается фаза уже под напряжением при включении.
4. Эта фаза соединяется с фазой, идущей к светильникам.
5. Ноль и земля идут напрямую от коробки к светильникам.

Такая схема позволяет безопасно управлять освещением и соответствует всем нормам.

Типичные ошибки и как их избежать

Даже опытные мастера иногда допускают просчёты. Вот самые частые ошибки при монтаже проводки под светильники:

• Отсутствие запаса провода — после монтажа потолка остаётся слишком мало кабеля для подключения. Решение: всегда оставляйте 15–20 см запаса в каждой точке.
• Неправильная цветовая маркировка — путаница между фазой и нулём. Это усложняет ремонт. Решение: строго соблюдайте стандарты цветов.
• Соединение в теле стены — скрутка под штукатуркой. Решение: все соединения — только в коробках.
• Перегрузка одной линии — слишком много светильников на одном автомате. Решение: делите нагрузку на группы, особенно при использовании более 10 точек.
• Игнорирование заземления — особенно для металлических светильников. Решение: подключайте PE-провод всегда, если он предусмотрен.

Чек-лист перед подачей напряжения

• Проверена целостность изоляции.
• Все соединения выполнены в коробках.
• Заземление подключено (если требуется).
• Нет видимых повреждений кабеля.
• Схема соответствует проекту.

Экспертное мнение

Безопасность — приоритет номер один. Даже самое красивое освещение бесполезно, если оно создаёт риск. Всегда начинайте с анализа нагрузки и выбора подходящего сечения кабеля. Современные светодиодные лампы потребляют мало энергии, но при большом количестве точек суммарная нагрузка может быть значительной.
При работе с натяжными потолками помните: кабели должны быть выведены до монтажа полотна. Температура плавления ПВХ-плёнки — около 60–70 °C, поэтому используйте светильники с низким тепловыделением и следите, чтобы провода не касались ламп.
Автоматизация — тренд последних лет. Подумайте о том, чтобы заранее заложить проводку для диммеров, датчиков движения или систем «умного дома». Для этого может потребоваться дополнительный провод (например, для управления).

Вопросы и ответы

Заключение

Монтаж проводки под светильники — это не просто техническая задача, а комплексное решение, сочетающее безопасность, эстетику и функциональность. Грамотно выполненная разводка служит десятилетиями, не требуя ремонта и не создавая рисков.

• Проектируйте схему до начала работ — это сэкономит время и деньги.
• Используйте кабель ВВГнг-Ls 3×1,5 мм² и клеммы WAGO для надёжных соединений.
• Все соединения — только в распределительных коробках.
• Оставляйте запас провода под светильниками — 15–20 см.
• Заземляйте металлические светильники и соблюдайте цветовую маркировку.
