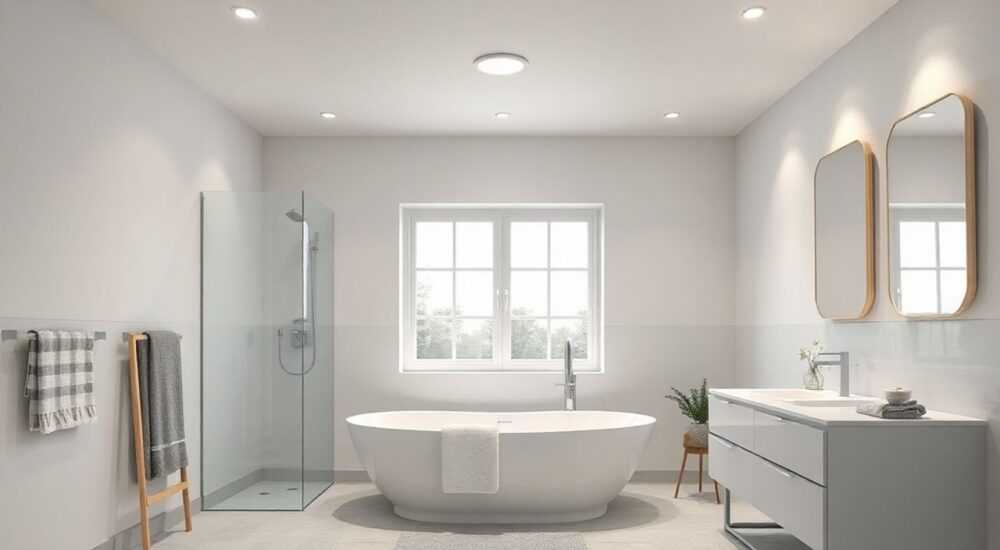

Как сделать проводку в ванной комнате для точечных светильников 220в

Правильная электропроводка для точечных светильников 220 В в ванной комнате — это сочетание безопасности, соответствия нормам и эстетики. Главное — использовать кабель подходящего сечения (не менее 1.5 мм²), защитную автоматику (УЗО 10 мА), прокладывать проводку строго горизонтально или вертикально, а все соединения выполнять только в распределительной коробке вне помещения. Категорически запрещено размещать розетки и распайки внутри влажной зоны.

Ванная комната — одно из самых сложных помещений с точки зрения электромонтажа. Повышенная влажность, перепады температур и близость к воде требуют особого подхода к прокладке электропроводки. Точечные светильники, работающие от сети 220 В, сегодня — популярное решение для современного интерьера. Они обеспечивают яркое, равномерное освещение, но при этом несут повышенные риски при неправильном подключении. Многие пытаются сделать всё самостоятельно, не учитывая специфику условий эксплуатации, что может привести к короткому замыканию, поражению током или даже пожару.

Несмотря на кажущуюся простоту, монтаж проводки под точечные светильники 220 В требует соблюдения множества норм: от выбора кабеля до зонирования пространства по степени опасности. Особенно важно понимать, что стандартные правила для жилых комнат здесь не работают. Например, в зоне душа запрещено любое электрооборудование, кроме светильников класса IP67, установленных по строгим правилам. Также нельзя просто «протянуть провод» от ближайшей розетки — нужна отдельная линия с защитой.

Нормы и безопасность: на что ориентироваться

При работе с электричеством в условиях повышенной влажности необходимо руководствоваться нормативными документами. Основной из них — ПУЭ (Правила устройства электроустановок), а также ГОСТ Р 50571.11–2018, который определяет требования к электроустановкам в помещениях с повышенной опасностью. В частности, ванная комната делится на четыре зоны:

• Зона 0 — внутреннее пространство ванны или душевой кабины. Разрешены только светильники с напряжением не выше 12 В или 24 В (SELV) и степенью защиты IP67 и выше.
• Зона 1 — над ванной или душем до высоты 2.25 м. Допускаются светильники 220 В при условии IP65 и выше.
• Зона 2 — полоса шириной 60 см от границ зоны 1. Разрешены светильники 220 В с IP44 и выше.
• Зона 3 — остальное пространство ванной. Здесь допустимы светильники 220 В с IP20, но рекомендуется минимум IP44.

Для точечных светильников 220 В актуальны зоны 2 и 3. В зоне 1 можно использовать 220 В только при строгом соблюдении условий: герметичность, наличие УЗО и правильная прокладка кабеля.

Кроме того, вся электропроводка в ванной должна быть защищена устройством защитного отключения (УЗО) с током утечки 10 мА. Это обязательное требование. Автоматический выключатель должен быть на 10 А для линии освещения (сечение кабеля 1.5 мм²). Все соединения проводов должны находиться вне ванной — в распределительной коробке на лестничной площадке или в щитке.

Проектирование проводки: с чего начать

Перед началом монтажа необходимо составить схему. Это не просто набросок, а полноценный проект, учитывающий расположение светильников, трассу кабеля, место установки выключателя и УЗО. Шаг первый — определитесь с количеством и местом размещения точечных светильников. Стандартная рекомендация: один светильник на 1.5–2 м². Для ванной 4 м² достаточно 2–3 точек.

Располагайте светильники так, чтобы избежать теней. Например, над зеркалом — отдельная группа, над ванной — центральная подсветка. Выключатель ставится вне ванной, в коридоре или прихожей. Его нельзя устанавливать во влажной зоне, даже если он в герметичной коробке.

Пошаговый алгоритм проектирования

1. Замерьте габариты ванной комнаты и зафиксируйте на бумаге или в программе (например, SketchUp, AutoCAD).
2. Нанесите контуры ванны, душа, раковины и других объектов.
3. Разделите пространство на зоны 0–3 согласно ГОСТ.
4. Определите места установки светильников — только в зонах 2 и 3.
5. Проложите маршрут кабеля от щитка до первого светильника и далее по цепочке.
6. Отметьте место установки выключателя и УЗО.
7. Рассчитайте общую мощность светильников (обычно 5–12 Вт на точку).

Если суммарная мощность превышает 350 Вт, требуется отдельная линия с автоматом на 16 А и кабелем 2.5 мм². Но для типовой ванной с LED-точками этого не требуется.

Выбор материалов: кабель, светильники, защита

Качество комплектующих напрямую влияет на безопасность и срок службы системы. Начнём с кабеля. Для проводки в ванной подойдёт только медный кабель с негорючей изоляцией. Оптимальный вариант — ВВГнг-Ls 3×1.5 мм². Буквы означают:

• ВВГ — винил-винил-гофра (двойная изоляция);
• нг — негорючий;
• Ls — с низким дымовыделением.

Три жилы: фаза, ноль, заземление. Последнее обязательно для всех светильников, даже если корпус пластиковый. Заземление снижает риск поражения током при повреждении изоляции.

Как выбрать точечные светильники 220 В

Обращайте внимание на три параметра:

• Степень защиты (IP) — минимум IP44 для зоны 2, IP65 для зоны 1.
• Тип цоколя — MR16, GU10, G9. Самый распространённый — GU10 (подходит для 220 В).
• Материал корпуса — алюминий или нержавеющая сталь. Пластик допустим, но менее долговечен.

Используйте только светодиодные лампы. Они потребляют мало энергии, не нагреваются и не создают лишней нагрузки на проводку.

Монтаж проводки: пошаговая инструкция

Перед началом работ отключите электропитание на щитке и проверьте отсутствие напряжения индикаторной отвёрткой. Работа ведётся в следующем порядке:

Этапы монтажа

1. Разметка трассы. Проводка прокладывается строго вертикально или горизонтально. Диагональные линии запрещены — это усложняет ремонт и повышает риск повреждения при сверлении.
2. Штробление стен. Если проводка скрытая, сделайте штробы глубиной 2–3 см. В панельных домах будьте осторожны — не повредите арматуру.
3. Укладка кабеля. Протяните кабель в гофре (рекомендуется для дополнительной защиты). Закрепите хомутами каждые 30–40 см.
4. Подвод к светильникам. От последнего светильника до распределительной коробки — отдельный участок. Все соединения — только в коробке вне ванной.
5. Установка выключателя. Подрозетник монтируется в стену вне ванной. Подключается через кабель 3×1.5.

После укладки кабеля заделайте штробы штукатуркой. Если делается натяжной потолок — кабель заводится до уровня будущего полотна, а светильники устанавливаются уже после его монтажа.

Подключение светильников: как сделать правильно

После завершения черновых работ и отделки потолка можно устанавливать светильники. Алгоритм:

• Вырежьте отверстия в потолке по размеру светильника (обычно 68–75 мм).
• Заведите провода в монтажную коробку светильника.
• Подключите фазу, ноль и заземление согласно маркировке (L, N, ⏚).
• Зафиксируйте светильник в потолке с помощью пружинных лапок.
• Вставьте лампу и включите питание для проверки.

Все светильники подключаются параллельно. Это обеспечивает независимую работу каждой точки. При последовательном подключении выход одного светильника выводит из строя всю цепь.

Частые ошибки и как их избежать

Даже опытные мастера допускают просчёты. Вот самые распространённые:

• Отсутствие УЗО 10 мА. Использование обычного автомата недостаточно. Без УЗО нет защиты от утечки тока.
• Соединение проводов в ванной. Распайка в пределах помещения — грубое нарушение ПУЭ.
• Использование кабеля 1.0 мм². Недостаточное сечение для групповой линии.
• Монтаж светильников в зоне 0. Даже если лампа в герметичном корпусе — это запрещено.
• Отсутствие заземления. Особенно критично для металлических светильников.

Экспертное мнение

Вопросы и ответы

Заключение

Монтаж проводки под точечные светильники 220 В в ванной комнате — задача, требующая знаний, аккуратности и строгого соблюдения норм. Главное — не поддаваться искушению сэкономить или ускорить процесс. Каждый этап, от проектирования до подключения, должен выполняться с учётом безопасности. Используйте качественные материалы, УЗО 10 мА, правильное сечение кабеля и помните: все соединения — только вне влажной зоны.

• Используйте кабель ВВГнг-Ls 3×1.5 мм² для линии освещения.
• Установите УЗО с током утечки 10 мА — это обязательное требование.
• Все соединения проводов — только в распределительной коробке вне ванной.
• Размещайте светильники только в зонах 2 и 3, с минимальной защитой IP44.
• Подключайте светильники параллельно, используя клеммы, а не скрутки.
