Как сделать рамку а4 в автокаде

Создание рамки формата А4 в AutoCAD – это базовая задача, с которой сталкивается каждый проектировщик или дизайнер. От правильности ее построения зависит не только презентабельный внешний вид чертежа, но и его соответствие стандартам оформления технической документации. Когда речь заходит о подготовке проектной документации для печати или согласования, точность становится ключевым фактором. Представьте ситуацию: вы потратили часы на создание сложного чертежа, а при выводе на печать обнаруживаете, что размеры рамки не соответствуют стандарту А4, и вся работа требует переделки.

Основные подходы к созданию рамки А4

Существует несколько способов создания рамки формата А4 в AutoCAD. Рассмотрим их подробнее:

• Через команду RECTANGLE с указанием точных координат
• Используя инструмент OFFSET от существующих границ
• Создание шаблона рамки с помощью блоков
• Применение готовых стандартных шаблонов

Каждый метод имеет свои преимущества и особенности применения. Например, использование команды RECTANGLE позволяет максимально точно контролировать размеры рамки, тогда как работа с блоками экономит время при создании типовых документов.

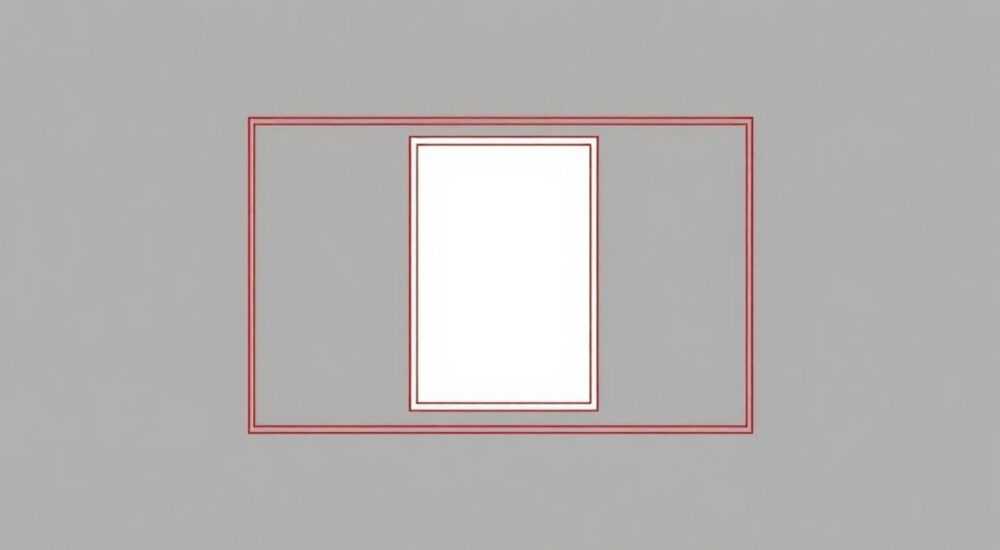

Пошаговое руководство по созданию рамки через RECTANGLE

Приступим к практическому созданию рамки формата А4:

1. Запустите команду RECTANGLE (можно использовать ярлык REC)
2. Укажите первую точку в начале координат (0,0)
3. В командной строке введите @297,210 (размеры А4 в мм)
4. Для создания полей добавьте OFFSET со значением 5-20 мм

Важно помнить, что в AutoCAD единица измерения по умолчанию – миллиметры. Поэтому размеры листа А4 задаются как 297х210 мм. При необходимости можно использовать команду UNITS для изменения системы измерения.

Сравнительная характеристика методов создания рамки

Выбор метода зависит от конкретных задач и частоты использования. Для одноразовых проектов подойдет метод RECTANGLE, а для постоянной работы лучше создать шаблон.

Типичные ошибки и их предотвращение

Рассмотрим распространенные проблемы при создании рамки:

• Неправильная ориентация: часто путают горизонтальную и вертикальную ориентацию листа. Решение – всегда проверять размеры после создания.
• Несоответствие масштабу: элементы чертежа могут не помещаться в рамку. Рекомендуется заранее планировать компоновку.
• Отсутствие полей: забывают добавить технологические поля. Автоматизируйте процесс с помощью OFFSET.

Профессиональный совет: создайте несколько шаблонов с разными конфигурациями полей и сохраните их как DWT-файлы.

Экспертное мнение: практика создания рамок от профессионала

Александр Петров, ведущий инженер-проектировщик с 15-летним стажем работы в крупной проектной организации «СтройПроект»:

«За годы работы я разработал собственную методологию создания рамок в AutoCAD. Главный секрет – это универсальный шаблон, который включает не только основную рамку, но и все необходимые элементы оформления: основную надпись, дополнительные графы, спецификации. Особенно важно правильно настроить слои: рамка должна быть на отдельном слое с определенным цветом и типом линии.»

«Я рекомендую начинающим проектировщикам создать библиотеку готовых решений для разных форматов и случаев использования. Это значительно экономит время и снижает количество ошибок. Кстати, современные версии AutoCAD позволяют автоматизировать процесс создания рамок через динамические блоки с параметрами.»

Часто задаваемые вопросы о создании рамок в AutoCAD

• Как изменить размер существующей рамки?
  Используйте команду SCALE с указанием базовой точки и коэффициента масштабирования. Например, для увеличения рамки в 1.5 раза введите 1.5 в командной строке.
• Можно ли автоматически создавать рамки?
  Да, с помощью LISP-программирования или динамических блоков можно автоматизировать процесс создания рамок с различными параметрами.
• Почему рамка не печатается корректно?
  Обычно это связано с неправильными настройками листа или проблемами с принтером. Проверьте настройки Page Setup и Plot Style.

Современные тенденции в создании рамок

С развитием технологий BIM-моделирования подходы к созданию рамок эволюционируют. Появились новые инструменты автоматизации:

• Интеграция с системами управления документацией
• Автоматическое заполнение основной надписи
• Синхронизация с облачными сервисами
• Поддержка мобильных устройств

Например, современные плагины позволяют создавать адаптивные рамки, которые автоматически подстраиваются под содержимое чертежа и выбранный формат вывода.

Практические рекомендации по работе с рамками

Для эффективной работы с рамками в AutoCAD следует придерживаться нескольких важных принципов:

Во-первых, всегда используйте слои с четкой системой именования. Например, FRAME_MAIN для основной рамки и FRAME_FIELDS для полей. Это упростит управление видимостью и свойствами элементов.

Во-вторых, создайте библиотеку стандартных элементов оформления. Включите в нее различные варианты рамок для разных форматов и целей использования. Храните их в отдельном каталоге с понятной структурой папок.

В-третьих, регулярно обновляйте свои шаблоны в соответствии с актуальными стандартами и требованиями заказчиков. Это особенно важно при работе с государственными учреждениями или крупными корпорациями.

Заключение

Создание рамки формата А4 в AutoCAD – это фундаментальная задача, требующая внимательного подхода и соблюдения стандартов. Мы рассмотрели различные методы построения, типичные ошибки и современные тенденции в этой области. Помните, что грамотно созданная рамка – это не просто оформительский элемент, а важный инструмент обеспечения качества проектной документации.
