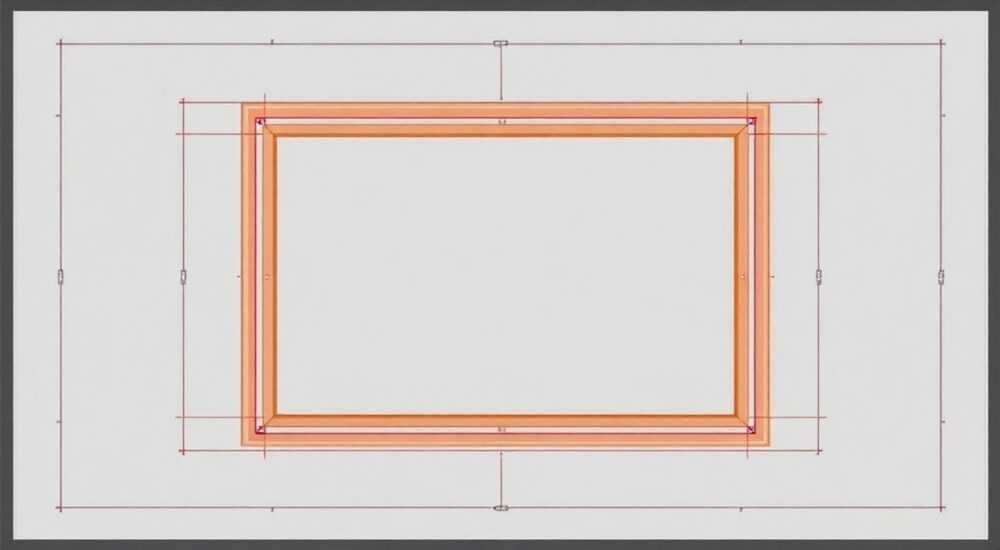

Как сделать рамку на листе в автокаде

Кадровые чертежи в AutoCAD — это не просто набор линий и размеров, а профессиональный документ, который должен соответствовать ГОСТам, стандартам предприятия и требованиям заказчика. Одна из ключевых составляющих любого технического чертежа — рамка. Она не просто обрамляет чертёж, но и обеспечивает его структурированность, читаемость и соответствие нормативам. Неправильно оформленная рамка может привести к отклонению чертежа на этапе согласования, потере времени и даже к переработке всего проекта. В современных проектных бюро и инженерных отделах использование шаблонов с предустановленной рамкой стало стандартом, но понимание того, как создать её самостоятельно, остаётся критически важным навыком для каждого чертёжника.

Зачем нужна рамка в AutoCAD и какие стандарты её регулируют

Рамка в чертеже — это не декоративный элемент, а обязательная часть документа, регламентированная ГОСТ 2.301-68 и ГОСТ 2.315-2017. Она определяет границы рабочей области, обеспечивает единообразие оформления и позволяет быстро идентифицировать тип документа, его номер, масштаб и ответственных лиц. Без рамки чертёж не проходит внутренний контроль в большинстве инженерных организаций, даже если техническое содержание идеально.

В AutoCAD рамка не является частью чертежа в смысле геометрических объектов — она привязывается к листу (Paper Space), а не к модели (Model Space). Это означает, что при масштабировании чертежа рамка остаётся неизменной, а содержимое внутри неё адаптируется. Это принципиально важно: если вы нарисуете рамку в Model Space, она будет масштабироваться вместе с деталью, что нарушит стандарты.

Помимо рамки, стандарт предписывает наличие заголовочной графы — таблицы, где указываются наименование чертежа, номер, масштаб, организация, дата и ответственные лица. Эта графа всегда размещается в правом нижнем углу. Нарушение этих требований — частая причина отказа в согласовании чертежей в строительных и промышленных компаниях.

Как сделать рамку в AutoCAD вручную: пошаговая инструкция

Если вам нужно создать рамку единоразово — например, для тестового чертежа — используйте следующий алгоритм:

1. Перейдите в пространство листа (Layout). Для этого кликните на вкладку «Layout1» или создайте новую через «Вставка» → «Лист».
2. Убедитесь, что текущий масштаб листа установлен в 1:1. Это можно проверить в панели «Печать» → «Масштаб печати».
3. Нарисуйте прямоугольник с помощью команды RECTANG. Укажите первую точку в координатах (0,0), вторую — в зависимости от формата листа. Например, для А4 (210×297 мм) — (210,297).
4. Создайте внутреннюю рамку, сдвинув прямоугольник на 5 мм с трёх сторон и на 20 мм слева. Используйте команду OFFSET или нарисуйте новый прямоугольник вручную с координатами (20,5) и (190,292).
5. Установите толщину линий рамки: выделите оба прямоугольника, откройте панель «Свойства» (Ctrl+1) и задайте толщину линии 0.15 мм.
6. Создайте текстовые поля для заголовка: используйте команду MTEXT, разместите их в правом нижнем углу внутри внутренней рамки.

После создания рамки важно закрепить её на неизменяемом слое. Создайте слой «Frame», установите его цвет в серый (цвет 250), отключите печать (в свойствах слоя снимите галочку с «Печать»), и зафиксируйте слой (значок замка). Так вы предотвратите случайное редактирование рамки при работе с чертежом.

Использование шаблонов (.dwt): лучшая практика для командной работы

Ручное создание рамки для каждого чертежа — это неэффективно и подвержено ошибкам. Профессиональные команды используют шаблоны чертежей (.dwt), в которых заранее настроены: рамка, текстовые поля, слои, стиль текста, единицы измерения и параметры печати.

Чтобы создать собственный шаблон:

1. Откройте новый чертёж и перейдите в пространство листа.
2. Создайте рамку и заголовочную графу по ГОСТ.
3. Настройте параметры печати: выберите лист А4, масштаб 1:1, ориентацию «Альбомная» или «Книжная».
4. Сохраните файл как шаблон: «Файл» → «Сохранить как» → в типе файла выберите «Чертёжный шаблон (*.dwt)».
5. Имя шаблона должно быть понятным: например, «А4_ГОСТ_2025.dwt».

Теперь каждый раз, когда вы создаёте новый чертёж, выбирайте этот шаблон через «Файл» → «Создать» → «Использовать шаблон». Все элементы — рамка, слои, стили — будут автоматически применены.

Для крупных организаций рекомендуется создавать отдельные шаблоны для каждого формата листа (А0–А4) и для каждого типа документа (чертёж, схема, спецификация). Это значительно ускоряет работу и снижает количество брака.

Настройка печатной области под рамку

Даже если рамка нарисована идеально, она может не отобразиться при печати, если печатная область не настроена правильно. Печатная область — это область, которая будет выведена на бумагу. Если она выходит за рамки, чертёж обрежется.

Чтобы настроить печатную область:

1. Откройте окно «Печать» (Ctrl+P).
2. В разделе «Область печати» выберите «Границы».
3. Убедитесь, что в поле «Масштаб» установлено «Масштаб: 1:1».
4. Нажмите кнопку «Просмотр» — вы увидите, как ваша рамка соотносится с границами листа.
5. Если чертёж не помещается, используйте опцию «Масштабировать до» → «Печатать по размеру листа».

Если вы используете шаблон, печатная область уже настроена. Но если вы работаете вручную — проверяйте этот шаг перед каждой печатью. Особенно это критично при использовании разных принтеров: некоторые модели имеют «мертвые зоны» на краях листа, и если рамка прилегает слишком близко к краю — она может не напечататься.

Добавление текстовых полей: заголовок, масштаб, исполнитель

Заголовочная графа — это не просто форма, а юридически значимый элемент. Она должна содержать:

— Наименование изделия или объекта;
— Обозначение чертежа (например, Ч.001.000);
— Масштаб;
— Формат листа;
— Обозначение документа (ГОСТ, ТУ, СТП);
— Ответственные лица: разработчик, проверяющий, утверждающий;
— Даты;
— Номер и дату внесения изменений.

Для удобства используйте атрибуты блока или динамические поля. Создайте блок с текстовыми полями:

1. Нарисуйте прямоугольник 180×70 мм в правом нижнем углу.
2. Разделите его на строки с помощью линий.
3. Добавьте текст с помощью MTEXT в каждую ячейку.
4. Сделайте блок: выделите всё, введите BLOCK, задайте имя, например «Заголовок_ГОСТ».
5. В свойствах блока включите «Атрибуты» — это позволит автоматически подставлять данные.

Для динамических полей используйте команду FIELD. Например, в поле «Масштаб» можно вставить поле «Масштаб текущего вида» — оно будет автоматически обновляться при изменении масштаба вьюпорта.

Частые ошибки при создании рамки и как их избежать

Несмотря на простоту задачи, ошибки при оформлении рамки встречаются чаще, чем кажется. Вот основные из них:

• Рамка нарисована в Model Space — приводит к искажению при масштабировании. Решение: всегда используйте Paper Space.
• Неправильные отступы — например, 10 мм вместо 20 мм слева. Это нарушает ГОСТ и вызывает отказ в согласовании. Решение: сверяйтесь с эталонным шаблоном.
• Не отключена печать слоя рамки — рамка печатается толстой линией, что выглядит некрасиво. Решение: установите цвет слоя в 250 и снимите галочку «Печать».
• Заголовок без динамических полей — при смене масштаба нужно вручную менять текст. Решение: используйте FIELD или атрибуты блока.
• Рамка не привязана к границам листа — при печати на другом принтере обрезается. Решение: всегда проверяйте «Печатную область» перед экспортом.

Экспертное мнение: как работают профессиональные бюро

Помните: профессиональный чертёж — это не только точность геометрии, но и безупречное оформление. Используйте проверенные шаблоны, соблюдайте ГОСТ, проверяйте печатную область и автоматизируйте текстовые поля. Это сэкономит вам часы на проверке, устранит брак и повысит доверие к вашей работе.

• Всегда создавайте рамку в пространстве листа (Paper Space), а не в модели.
• Используйте шаблоны (.dwt) с предустановленной рамкой и заголовками для командной работы.
• Соблюдайте отступы по ГОСТ 2.315-2017: 20 мм слева, 5 мм — остальные стороны.
• Настройте печатную область перед каждой печатью — это предотвратит обрезание.
• Используйте динамические поля и атрибуты блоков для автоматического заполнения заголовка.
