Как сделать разрез 3д модели в автокаде

Разрез 3D-модели в AutoCAD — это мощный инструмент для анализа внутренней структуры объектов, подготовки чертежей и создания технической документации. Он позволяет «рассечь» объёмную модель плоскостью и увидеть её сечение, что особенно важно при проектировании сложных узлов, строительных конструкций или инженерных систем.

Создание разреза — не просто визуальный эффект, а полноценная операция редактирования геометрии. Она преобразует твёрдотельную модель в две отдельные части, каждая из которых становится самостоятельным объектом. Это даёт возможность детально изучить внутреннее устройство изделия, выполнить замеры, добавить штриховку или подготовить фрагменты для сборочного чертежа. В данной статье мы подробно рассмотрим все способы построения сечений, настройку параметров, типичные ошибки и практические рекомендации по эффективному использованию инструмента SLICE.

Основы команды SLICE: как работает сечение

Команда SLICE (на русском — СЕЧЕНИЕ) является ключевым инструментом для создания разрезов в AutoCAD. Она доступна в пространстве модели (Model Space) и применяется исключительно к твёрдотельным объектам (3D solids), включая выдавленные, вращённые и составные тела. Команда не работает с полигональными сетками (mesh) или поверхностями без толщины, если они не преобразованы в твёрдое тело.
При выполнении сечения AutoCAD делит выбранный объект на две части плоскостью, которую вы задаёте. После этого программа предлагает выбрать, какую часть сохранить: первую, вторую или обе. Если оставить обе части, они становятся независимыми объектами, которые можно перемещать, скрывать или использовать отдельно. Это особенно полезно при анализе внутренних соединений или подготовке разрезов для презентаций.
Важно понимать, что команда SLICE модифицирует исходную геометрию. Если вы случайно разрежете объект и удалите нужную часть, восстановить его будет невозможно без отмены действия (Ctrl+Z) или использования резервной копии. Поэтому перед началом работы рекомендуется создавать дубликат модели.

Пошаговое руководство: как сделать разрез 3D-модели

Создание разреза в AutoCAD требует чёткого следования шагам. Ниже приведён алгоритм, который подойдёт как новичкам, так и опытным пользователям.

1. Перейдите в пространство модели. Убедитесь, что вы работаете в режиме Model Space, а не в листе (Layout). Команда SLICE недоступна в пространстве листа.
2. Выберите объект. Нажмите клавишу SLICE (или найдите в меню «Моделирование» → «Сечение»). Щёлкните по 3D-модели, которую нужно разрезать.
3. Задайте первую точку плоскости сечения. Укажите любую точку на модели — это будет начало секущей плоскости.
4. Укажите вторую точку. Определите направление плоскости. Например, для вертикального разреза проведите линию сверху вниз.
5. Определите сторону сечения. Программа предложит выбрать, какую часть оставить. Щёлкните по нужной стороне мышью. Для выбора обеих частей введите опцию b (both).

После завершения команды вы получите один или два новых объекта. Их можно переместить, изменить цвет, добавить материал или экспортировать в другой формат. Если необходимо создать несколько последовательных сечений (например, ступенчатый разрез), повторите процесс для каждой плоскости.

Варианты задания плоскости сечения

Одним из главных преимуществ команды SLICE является гибкость в определении положения секущей плоскости. AutoCAD предлагает несколько способов её задания:

• Три точки — самый интуитивный способ. Вы указываете три точки в пространстве, и по ним строится плоскость. Подходит для произвольных углов.
• Объект — плоскость создаётся перпендикулярно выбранному объекту (например, линии или оси). Полезно при работе с цилиндрами или валами.
• Zaxis (по оси Z) — плоскость определяется начальной точкой и направлением оси Z. Хорошо подходит для горизонтальных сечений.
• View (по виду) — секущая плоскость параллельна текущему виду. Удобно при работе в изометрии или плане.
• X/Y-axis — сечение строится перпендикулярно одной из основных осей. Быстрый способ для стандартных разрезов.
• Нормаль к поверхности — плоскость располагается перпендикулярно выбранной грани твёрдого тела.

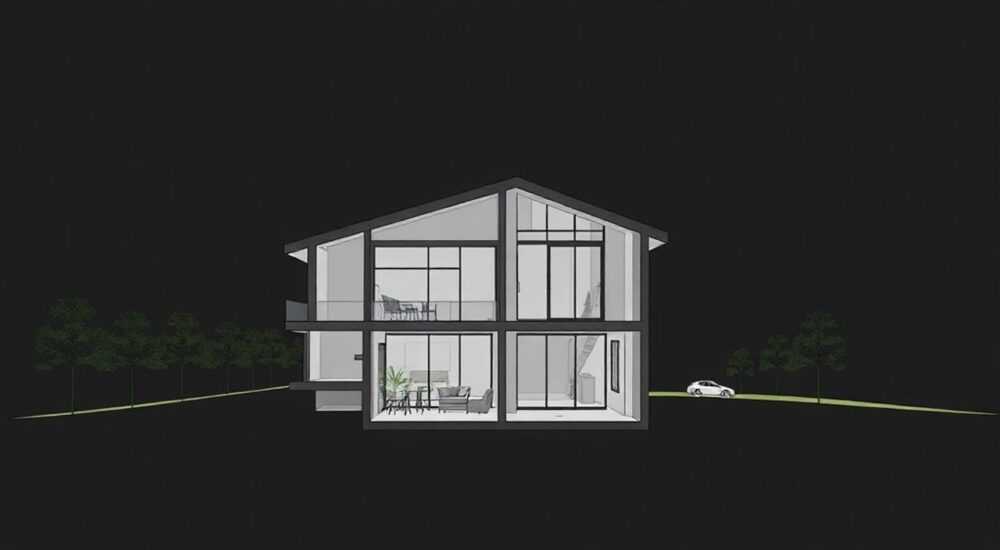

Выбор метода зависит от задачи. Например, при создании фасадного разреза здания удобнее использовать опцию View, а при анализе поперечного сечения трубы — Object или X-axis.

Как задать сложное сечение?

Для создания ступенчатого или ломаного разреза команда SLICE не предназначена напрямую. Однако можно достичь аналогичного результата, выполнив несколько последовательных сечений. Например, разрежьте модель по первой плоскости, затем возьмите оставшуюся часть и примените второе сечение под другим углом. Этот подход часто используется при проектировании сложных узлов с несколькими уровнями.

Работа с результатом: редактирование и экспорт сечения

После выполнения команды SLICE полученные объекты можно использовать по-разному. Самые распространённые сценарии:

• Анализ внутренней структуры — изучение расположения элементов, зазоров, креплений.
• Подготовка чертежей — создание разрезов для сборочной документации.
• Экспорт в 2D — преобразование сечения в плоский вид с помощью команды FLATSHOT.
• Добавление штриховки — заполнение сечённой поверхности штриховкой для наглядности.

Команда FLATSHOT особенно важна при подготовке документации. Она позволяет преобразовать 3D-сечение в 2D-вид, который можно вставить в лист, масштабировать и оформить по ГОСТ. При этом AutoCAD автоматически создаёт контуры, невидимые линии и сечённые поверхности.

Как добавить штриховку к сечению?

Штриховка применяется к плоской грани, полученной после сечения. Чтобы её добавить:

1. Переключитесь в вид, перпендикулярный сечённой поверхности (например, сверху или спереди).
2. Вызовите команду HATCH.
3. Выберите тип штриховки (например, ANSI31 для металла).
4. Укажите точку внутри сечённой грани.

Если штриховка не накладывается, проверьте, является ли грань плоской и замкнутой. Иногда после сечения остаются небольшие зазоры — их можно устранить командой JOIN или REGION.

Типичные ошибки и как их избежать

Несмотря на простоту команды SLICE, пользователи часто сталкиваются с проблемами. Вот самые распространённые ошибки:

• Выбор не того типа объекта — попытка применить SLICE к мешу или поверхности. Решение: преобразуйте объект в твёрдое тело с помощью команды CONVTOSOLID или SURFSCULPT.
• Неправильное направление плоскости — сечение проходит не там, где нужно. Решение: используйте UCS для временного изменения системы координат или вспомогательные линии.
• Потеря части модели — случайное удаление нужной половины. Решение: перед сечением создавайте копию объекта (COPY) или используйте Ctrl+Z.
• Сложности с экспортом — невозможность создать 2D-вид. Решение: убедитесь, что сечение выполнено корректно и объект имеет замкнутые грани.

Еще одна частая проблема — размытые или неполные сечения при использовании FLATSHOT. Это происходит, если модель содержит мелкие детали или пересекающиеся грани. В таких случаях рекомендуется упростить модель или выполнить сечение на отдельной копии.

Экспертное мнение

При работе с 3D-сечениями важно соблюдать баланс между точностью и производительностью. Чрезмерное количество сечений или сложная геометрия могут замедлить работу AutoCAD. Оптимально выполнять сечения на копиях моделей, оставляя оригинал нетронутым.
Для проектной документации рекомендуется использовать сочетание динамических сечений (Section Plane) и статических (SLICE). Первые позволяют быстро просматривать внутреннее устройство, вторые — готовить финальные чертежи.
Автоматизация процесса возможна через LISP-скрипты или .NET-приложения, особенно если требуется серия однотипных сечений. Это актуально для промышленного проектирования, где необходимо анализировать сотни деталей.

Вопросы и ответы

Заключение

Создание разреза 3D-модели в AutoCAD — это неотъемлемая часть современного инженерного проектирования. Команда SLICE предоставляет точный и надёжный способ анализа внутренней структуры объектов, подготовки чертежей и визуализации сложных решений. Владение этим инструментом позволяет повысить качество документации, сократить время на проверку и улучшить коммуникацию между участниками проекта.

• Команда SLICE работает только с твёрдотельными объектами.
• Перед сечением всегда создавайте копию модели.
• Используйте FLATSHOT для преобразования сечения в 2D-чертёж.
• Для динамического просмотра применяйте Section Plane.
• Избегайте сечений на ранних этапах параметрического моделирования.
