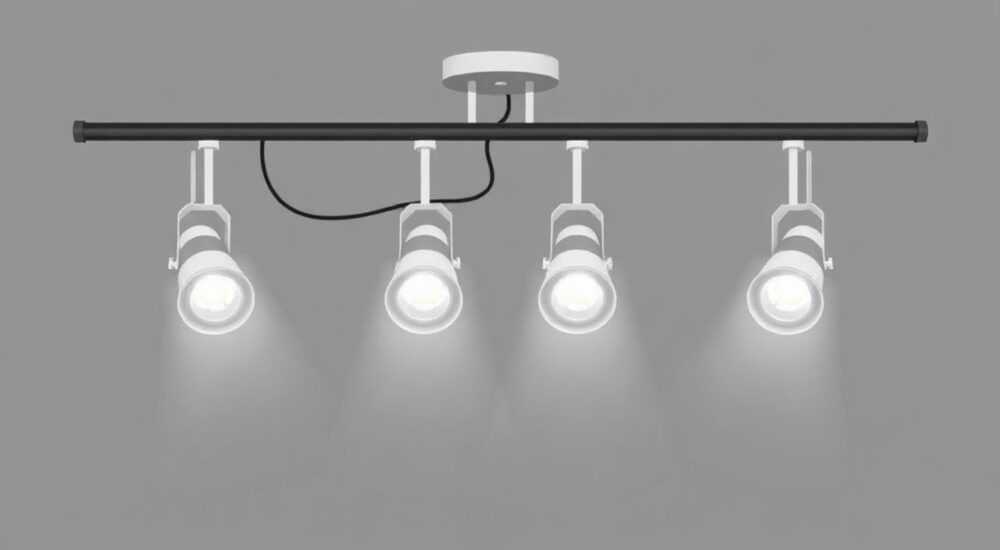

Как сделать разводку на 4 точечных светильника

Разводка электропроводки для точечных светильников — важный этап обустройства современного освещения в квартире, доме или офисе. Четыре точечных светильника — распространённая конфигурация для небольших помещений: кухонь, прихожих, спален. Правильно выполненная разводка обеспечивает безопасность, долговечность и эстетичный внешний вид системы освещения. Главное — чётко понимать схему подключения, выбрать подходящие материалы и соблюдать правила электромонтажа.

Для разводки на 4 точечных светильника используйте параллельную схему подключения через распределительную коробку. Проложите кабель ВВГнг-Ls 3×1,5 мм² от выключателя к первой точке, затем последовательно соединяйте светильники. Обязательно соблюдайте цветовую маркировку проводов и проверяйте изоляцию.

Содержание статьи:

Выбор схемы подключения
Когда использовать «звезду», а когда — «шлейф»
Подготовка материалов и инструментов
Поэтапная разводка проводки
Как соединить провода в светильниках
Ошибки и как их избежать
Чек-лист перед включением
Экспертное мнение
Вопросы и ответы
Заключение

Выбор схемы подключения

При подключении четырёх точечных светильников важно выбрать правильную схему. Основные варианты — последовательное и параллельное соединение. Последовательная схема не рекомендуется, так как при выходе одного светильника из строя остальные перестают работать. Кроме того, напряжение делится между лампами, что приводит к снижению яркости.
Параллельная схема — оптимальный выбор. Каждый светильник получает полное напряжение 220 В, работает независимо от других. Если одна лампа перегорит, остальные продолжат светить. Это особенно важно для помещений, где требуется надёжное освещение.
Существуют две разновидности параллельного подключения: «звезда» и «шлейф». При схеме «звезда» каждый светильник подключается отдельным кабелем к распределительной коробке. Это более надёжный, но затратный способ — требуется больше провода и времени на монтаж.
Схема «шлейф» (или «гирлянда») предполагает последовательное соединение светильников друг за другом. Кабель идёт от коробки к первому светильнику, затем ко второму, третьему и четвёртому. Этот метод экономичнее, но требует аккуратного соединения проводов, чтобы избежать перегрузки контактов.

Полезно знать: Для 4 точечных светильников схема «шлейф» считается наиболее рациональной при условии использования качественных соединителей и правильного расчёта нагрузки.

Когда использовать «звезду», а когда — «шлейф»

Критерий	Схема «звезда»	Схема «шлейф»
Надёжность	Высокая — отказ одного узла не влияет на другие	Средняя — слабое звено может повлиять на всю цепь
Расход кабеля	Большой — до 4 отдельных линий	Меньший — один общий трасс
Сложность монтажа	Высокая — много соединений в коробке	Умеренная — проще прокладывать
Целесообразность при 4 светильниках	Для высоких требований к надёжности	Для большинства бытовых случаев

Подготовка материалов и инструментов

Перед началом работ необходимо подготовить все необходимые компоненты. Начните с расчёта суммарной мощности светильников. Например, если используются 4 светодиодные лампы по 8 Вт, общая нагрузка составит 32 Вт. При напряжении 220 В ток будет около 0,15 А — это значительно ниже допустимых значений для стандартного кабеля.
Для внутренней проводки применяйте кабель ВВГнг-Ls 3×1,5 мм². Он имеет три жилы: фаза (L), ноль (N) и заземление (PE). Наличие заземления обязательно для металлических корпусов светильников. Пластиковые модели могут не требовать PE, но лучше предусмотреть его на случай замены.
В распределительной коробке будут соединяться провода от выключателя, питания и светильников. Используйте клеммные колодки Wago, зажимы типа «орех» или пайку. Современные пружинные клеммы Wago обеспечивают быстрое и надёжное соединение без необходимости скрутки.
Из инструментов потребуются:

Отвёртка (индикаторная и крестовая)
Кусачки и стриппер для снятия изоляции
Уровень и карандаш для разметки
Штроборез или перфоратор (при скрытой проводке)
Изолента или термоусадка

Также подготовьте сам выключатель — одноклавишный для управления всеми четырьмя светильниками одновременно. Если нужна группировка, понадобится двухклавишный выключатель и дополнительная разводка.

«При выборе кабеля всегда ориентируйтесь на запас по сечению. Даже при малой нагрузке кабель 1,5 мм² — минимально допустимый для освещения. Не экономьте на качестве изоляции — выбирайте негорючие марки.» — Алексей, электромонтёр с 15-летним стажем

Поэтапная разводка проводки

Процесс монтажа можно разделить на несколько ключевых шагов. Следование алгоритму минимизирует ошибки и ускоряет работу.

Отключение питания. Перед любыми работами обесточьте линию на щитке. Проверьте отсутствие напряжения индикаторной отвёрткой.
Разметка мест установки. Определите расположение светильников, выключателя и распределительной коробки. Учитывайте симметрию и функциональность — например, свет над рабочей зоной кухни.
Прокладка кабеля. При скрытой проводке сделайте штробы в стене или потолке. Уложите кабель, закрепите хомутами. При накладной — используйте кабель-каналы.
Подключение в распределительной коробке. Соедините фазу от автомата с фазой на выключатель. Вернувшуюся фазу с выключателя подключите к фазным жилам всех светильников. Нулевые жилы соедините напрямую.
Монтаж светильников. Установите корпуса в подготовленные отверстия. Подключите провода согласно маркировке: L — фаза, N — ноль, PE — заземление.
Тестирование. Включите питание, проверьте работу всех ламп. Убедитесь, что выключатель корректно управляет светом.

Как соединить провода в светильниках

Большинство точечных светильников имеют встроенные клеммы. Ослабьте винты, вставьте зачищенный провод (5–7 мм), затяните. Не допускайте оголённых участков вне клеммы. Цветовая маркировка:

Коричневый или белый — фаза (L)
Синий — ноль (N)
Жёлто-зелёный — заземление (PE)

Если светильник не имеет заземления, жёлто-зелёный провод просто изолируется.

Полезно знать: При использовании LED-ламп убедитесь, что они совместимы с выключателем. Некоторые модели могут слабо светиться при выключенном состоянии из-за протекания паразитного тока.

Ошибки и как их избежать

Даже опытные электрики допускают типичные ошибки при монтаже. Знание этих проблем помогает сделать разводку безопасной и долговечной.
Первая ошибка — использование последовательной схемы. Многие новички думают, что проще «протянуть один провод от лампочки к лампочке», не понимая, что это приведёт к падению напряжения и отказу всей цепи при перегорании одной лампы.
Вторая — плохие соединения. Скрутка без опрессовки или пайки со временем окисляется, нагревается, может вызвать пожар. Всегда используйте сертифицированные клеммники.
Третья — игнорирование заземления. Особенно опасно при установке светильников в ванной или на кухне. Корпус может оказаться под напряжением при пробое изоляции.
Четвёртая — неправильный выбор сечения кабеля. Хотя 4 светодиодных светильника потребляют мало энергии, при переходе на галогенные лампы нагрузка возрастёт. Лучше сразу заложить запас.

Чек-лист перед включением

Проверено отсутствие напряжения перед работой
Все соединения выполнены в коробке
Цветовая маркировка соблюдена
Заземление подключено (если требуется)
Кабель надёжно закреплён, нет натяжения
Светильники установлены ровно, без перекосов
Провода не зажаты корпусом

Ошибка	Последствия	Решение
Скрутка без изоляции	КЗ, нагрев, возгорание	Использовать клеммы Wago или опрессовку
Перегрузка клеммы в светильнике	Оплавление, выход из строя	Не соединять более одного провода на контакт
Неправильная фазировка	Лампа горит при выключенном выключателе	Проверить схему, найти «фазу» на выключателе
Отсутствие запаса кабеля	Сложности при ремонте	Оставлять 10–15 см запаса в каждой точке

Экспертное мнение

Правильная разводка начинается с проекта. Даже для четырёх светильников стоит набросать схему на бумаге: где находится коробка, выключатель, направление кабелей. Это помогает избежать путаницы и лишних расходов.
Приоритет — безопасность. Все соединения должны быть доступны для осмотра. Никогда не заделывайте распределительные коробки под штукатурку или плитку. Используйте коробки с крышками.
Для светодиодных светильников рекомендуется установка автоматического выключателя на 10 А с УЗО (30 мА). Это защитит от утечек тока и повысит общую безопасность.
Если планируется использовать диммер, убедитесь, что лампы поддерживают регулировку яркости. Не все LED-лампы совместимы с диммерами, особенно дешёвые модели.
Размещайте светильники с учётом отражения света. Например, в кухне направляйте свет на столешницу, а не на стену. Расстояние между светильниками — 60–80 см при высоте потолка 2,5–3 м.

Вопросы и ответы

Можно ли подключить 4 точечных светильника к одному выключателю?

Да, это стандартная практика. Одноклавишный выключатель управляет всеми четырьмя светильниками одновременно. Общая мощность при использовании LED-ламп редко превышает 50 Вт, что легко выдерживает любой бытовой выключатель.

Нужно ли отдельное УЗО для освещения?

Хотя ПУЭ не требует обязательного УЗО для линий освещения, его установка значительно повышает безопасность. Особенно актуально в помещениях с повышенной влажностью — ванной, кухне, подвале.

Что делать, если светильники моргают после выключения?

Это характерно для светодиодных ламп при наличии подсветки на выключателе. Решение — установить резистор шунтирования (параллельно лампе) или заменить одну лампу на лампу накаливания (если возможно).

Можно ли использовать кабель 2×1,5 мм² без заземления?

Да, если светильники имеют двойную изоляцию (пластиковый корпус). Однако при металлических моделях заземление обязательно. В новых домах по нормам требуется трёхжильный кабель даже для освещения.

Как рассчитать длину кабеля?

Измерьте расстояние от распределительной коробки до каждого светильника, добавьте 15–20% на запас и изгибы. При схеме «шлейф» суммируйте отрезки между точками.

Заключение

Разводка на 4 точечных светильника — технически простая, но ответственная задача. Ключ к успеху — чёткое следование схеме, использование качественных материалов и соблюдение правил безопасности. Параллельная схема подключения, предпочтительно по типу «шлейф», обеспечивает баланс между надёжностью и экономичностью.
Главное — не торопиться. Даже небольшая ошибка в соединении может привести к серьёзным последствиям. Проверяйте каждое соединение, используйте только сертифицированные компоненты и помните: электричество не прощает халатности.

Грамотно выполненная разводка прослужит десятилетия без ремонта. Инвестиции в качественные клеммы, кабель и время на монтаж окупятся стабильной и безопасной работой системы освещения.

Используйте параллельное подключение по схеме «шлейф» для 4 светильников
Применяйте кабель ВВГнг-Ls 3×1,5 мм² с заземлением
Все соединения выполняйте в распределительной коробке с помощью клеммников
Обязательно отключайте питание перед работой
Проверяйте работу схемы тестером перед вводом в эксплуатацию
