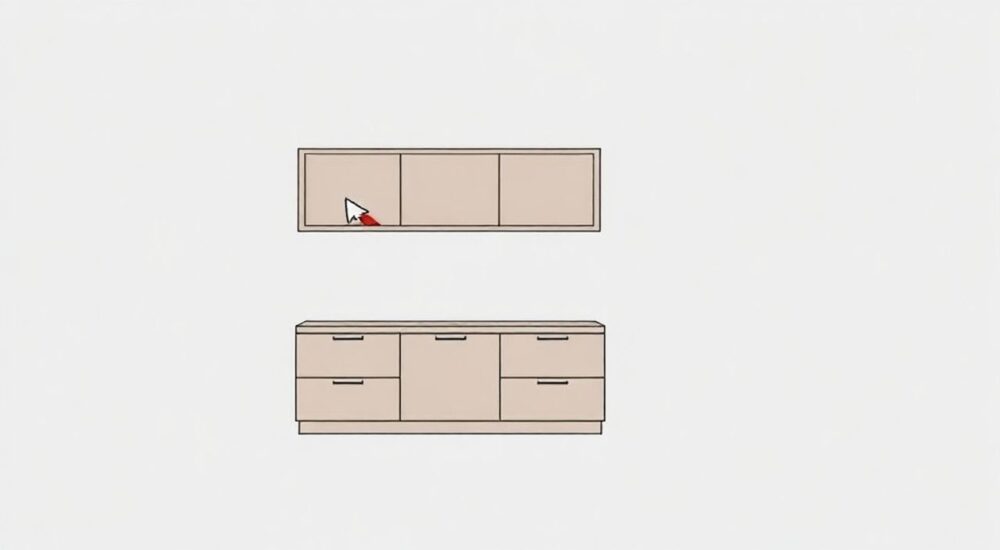

Как сделать шкаф тумбу в солид воркс

Конструирование мебели в CAD-системах стало стандартом для проектировщиков, дизайнеров и производственников. SolidWorks — мощная среда автоматизированного проектирования, которая позволяет не только создавать 3D-модели шкафов-тумб, но и точно рассчитывать габариты, выполнять сборку, моделировать фурнитуру и готовить чертежи для производства. Важно понимать, что даже простая тумба требует системного подхода: от выбора материала до настройки параметров сборки.

Основы проектирования мебели в SolidWorks

SolidWorks — это не просто программа для 3D-моделирования, а комплексный инструмент, позволяющий проектировать изделия от идеи до готового чертежа. При создании шкафа-тумбы важно учитывать тип конструкции: корпусная или модульная, материал (ЛДСП, МДФ, массив), способ соединения деталей (конфирматы, эксцентриковые стяжки) и требования к точности. Программа поддерживает параметрическое проектирование, что особенно полезно при разработке серийной мебели.

Перед началом работы определите основные габариты тумбы. Стандартная напольная тумба под раковину имеет высоту 850 мм, глубину 450–500 мм и ширину от 400 до 1200 мм. Эти значения можно задать как переменные, чтобы быстро адаптировать модель под другие размеры. Используйте систему единиц СИ (миллиметры) и выберите ориентацию: привязка к плоскостям Front, Top, Right.

Материал деталей также следует задать на этапе моделирования. Для ЛДСП толщиной 16 мм установите соответствующую толщину стенок. Это влияет на зазоры при сборке и корректность отображения в разрезах. SolidWorks позволяет назначать материалы с реальными физическими свойствами, включая плотность и цвет текстуры.

Создание корпуса тумбы: пошаговая инструкция

Начните с создания новой детали. Выберите плоскость, например, Front Plane, и запустите инструмент «Эскиз». Нарисуйте прямоугольник — будущую боковину тумбы. Укажите размеры: высота 850 мм, ширина 450 мм. Используйте инструмент «Привязка» и «Ограничения», чтобы зафиксировать форму. Затем примените операцию «Вытянуть» на толщину 16 мм.

Теперь создайте вторую боковину. Самый простой способ — использовать зеркальное копирование. Но лучше создать её как отдельную деталь, чтобы в дальнейшем использовать в библиотеке. Сохраните файл как «Боковина_левая.SLDPRT».

Дно и верх тумбы создаются аналогично. Нарисуйте эскиз на плоскости Top Plane. Размеры: ширина равна внутреннему расстоянию между боковинами минус 32 мм (по 16 мм с каждой стороны), глубина — 450 мм. Вытяните на 16 мм. Не забудьте о технологических зазорах: если тумба будет стоять на ножках, нижняя панель может быть выше пола на 100–150 мм.

Заднюю стенку делают из более тонкого материала — 8 мм ДВП или ЛДВП. Создайте отдельную деталь с размерами: высота 850 мм, ширина 384 мм (при условии, что боковины 450 мм и толщина 16 мм). Вытягивание — на 8 мм.

Шаги создания детали корпуса

1. Выберите плоскость для эскиза (Front, Top, Right).
2. Нарисуйте контур детали с помощью инструмента «Прямоугольник».
3. Проставьте размеры и зафиксируйте ограничения.
4. Примените операцию «Вытянуть» (Extrude) на нужную толщину.
5. Сохраните деталь с понятным именем.

Работа с ассемблером: сборка тумбы из деталей

Откройте новый файл сборки (Assembly). Добавьте первую деталь — левую боковину. Зафиксируйте её положение относительно начала координат. Затем вставьте правую боковину. Теперь нужно установить между ними верхнюю и нижнюю панели.

Используйте инструмент «Совпадение» (Mate). Примените три типа связей:

• «Совпадение» — для совмещения торцов панелей;
• «Параллельность» — для выравнивания плоскостей;
• «Расстояние» — для точного позиционирования.

Например, чтобы установить верхнюю панель, совместите её переднюю грань с передними гранями боковин, затем заднюю — с задними. После этого задайте расстояние от верха боковины до верха панели — 0 мм.

Заднюю стенку установите с зазором 2 мм от задних кромок боковин и панелей — это компенсирует неточности раскроя. Используйте «Совпадение» по центру и «Расстояние» по толщине.

Типичные ошибки при сборке

Дизайн и фурнитаура: как добавить дверцы, ручки и направляющие

Эстетика тумбы во многом зависит от фасадов. Создайте отдельную деталь — фасад. Его размеры: ширина = расстояние между боковинами минус 2 мм на зазор, высота = высота тумбы минус 2 мм. Толщина — 16 или 19 мм. Можно добавить фаску или радиус на кромках с помощью команды «Фаска» или «Скругление».

Для крепления используйте петли. В SolidWorks есть встроенная библиотека Toolbox. Включите её через меню «Инструменты → Библиотека проектирования». Выберите тип петли — например, 95° встраиваемая. Установите её на фасад, указав ось и расстояние от края.

Ящики — важная часть функционала. Создайте ящик как отдельную сборку: передняя панель, боковины, дно. Используйте направляющие роликовые или шариковые. Их можно взять из Toolbox или скачать с сайтов производителей (Hettich, Blum).

Добавление ручек и декора

Ручки можно импортировать как STEP-файлы или нарисовать самостоятельно. Располагайте их на высоте 100–150 мм от нижнего края фасада. Для двустворчатой дверцы — по центру стыка.

Если тумба используется в ванной, предусмотрите место под сифон. Вырежите нишу в задней стенке или нижней панели с помощью операции «Вырезать вытягиванием». Габариты ниши — 100×150 мм.

Чертежи и спецификации: подготовка к производству

После завершения 3D-модели переходите к созданию чертежей. Откройте новый файл «Чертёж» (Drawing). Выберите формат А3 или А4. Добавьте виды: спереди, сверху, сбоку, изометрию.

Проставьте все размеры с помощью инструмента «Автоматическая размерная цепь». Укажите толщину панелей, диаметр отверстий под конфирматы (5 мм), расстояния между элементами. Добавьте технические требования: «Кромкование ПВХ 2 мм», «Отверстия под эксцентрики Ø8 мм».

Спецификация (Bill of Materials) генерируется автоматически. Вставьте таблицу спецификации через «Вставить → Таблицы → Спецификация». Программа перечислит все детали: наименование, количество, материал, масса.

Экспортируйте чертежи в PDF или DXF для станков ЧПУ. Убедитесь, что слои корректно передаются, а размеры не теряются при масштабировании.

Экспертное мнение

Мы поговорили с Дмитрием Ковалёвым, руководителем отдела проектирования на мебельном предприятии «Ларго», который более 15 лет использует SolidWorks в производстве корпусной мебели.

«Раньше мы чертили вручную, — рассказывает Дмитрий. — Сейчас 90% изделий проходят через SolidWorks. Главное преимущество — минимизация ошибок. Еще недавно перепутали левую и правую боковину на заказе из 50 тумб. Сегодня такое невозможно: система сама проверяет совместимость деталей. Мы внедрили параметрические шаблоны, где достаточно ввести ширину — и модель строится автоматически. Это сократило время проектирования с 2 часов до 20 минут.»

По его словам, ключевой момент — стандартизация. На предприятии создана библиотека типовых деталей и фурнитуры. Все новые проекты наследуют эти элементы, что обеспечивает единый стиль и совместимость.

«Советую новичкам: не бойтесь экспериментировать. Начните с простой тумбы, потом добавляйте ящики, карусели, подсветку. Главное — сохраняйте логику: деталь → сборка → чертёж → спецификация.»

Вопросы и ответы

Заключение

Создание шкафа-тумбы в SolidWorks — это системный процесс, включающий проектирование деталей, сборку, дизайн и подготовку документации. Программа позволяет достичь высокой точности, минимизировать ошибки и ускорить выход продукции на производство. Ключевые этапы — правильный выбор размеров, использование параметрического моделирования и стандартизированных компонентов.

• Всегда начинайте с четких габаритов и выбора материала.
• Используйте ассемблер для точной сборки и проверки зазоров.
• Добавляйте фурнитуру из библиотеки Toolbox для реалистичности.
• Генерируйте чертежи и спецификации автоматически.
• Стандартизируйте детали и создавайте шаблоны для повторного использования.
