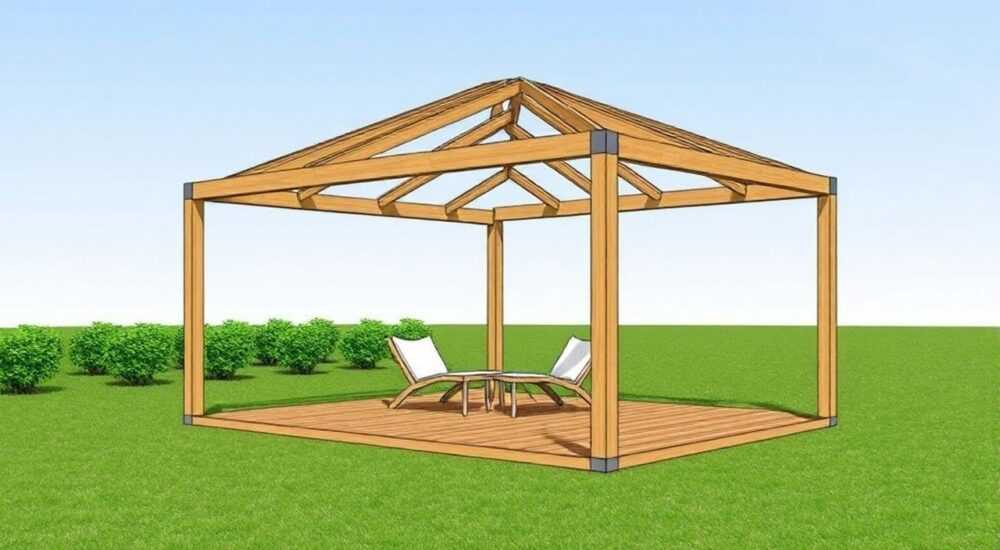

Как сделать складные рамы для беседки

Складные рамы для беседки — это практичное решение для владельцев загородных участков, дачников и любителей отдыха на природе. Они позволяют быстро собирать и разбирать конструкцию, экономя пространство и обеспечивая мобильность. Основная идея заключается в создании каркаса, который можно сложить подобно гармошке или раскладывающемуся столу, используя поворотные соединения, шарниры или разборные узлы.

Выбор материала для складной рамы

При создании складной рамы для беседки выбор материала играет ключевую роль. Он должен сочетать лёгкость, прочность, устойчивость к коррозии и доступную стоимость. Наиболее популярные варианты — металлические трубы (сталь, алюминий), дерево и композитные материалы.
Стальные трубы диаметром 25–40 мм подходят для капитальных конструкций. Они выдерживают значительные нагрузки, но имеют большой вес, что усложняет транспортировку. При использовании стали обязательно обрабатывайте поверхность антикоррозийным покрытием: грунтовкой, порошковой окраской или цинкованием.
Алюминиевые трубы — оптимальный выбор для складных систем. Вес алюминия в 3 раза меньше стали при сопоставимой жёсткости. Материал не ржавеет, легко сверлится и режется. Однако он менее устойчив к механическим повреждениям, поэтому требует аккуратного обращения.
Для бюджетных решений можно использовать деревянные бруски 50×50 мм. Древесина экологична и эстетична, но нуждается в защите от влаги, гниения и насекомых. Обработка антисептиками и лаками обязательна.

• Металл: долговечный, надёжный, но требует инструментов для обработки.
• Дерево: простое в работе, но нуждается в регулярном уходе.
• Композиты: современные решения, например, стеклопластиковые трубы, но дорогие и редко встречаются в быту.

Инструменты и расходники

Для работы вам понадобятся:

• Болгарка или ножовка по металлу;
• Дрель с набором свёрл;
• Гаечные ключи или головки;
• Уровень и рулетка;
• Шарнирные пластины, болты М6–М8, гайки, шайбы;
• Фиксаторы (пальцы, шплинты, стопорные кольца).

Принципы проектирования складной конструкции

Проектирование складной рамы начинается с определения её геометрии. Наиболее распространённые формы — прямоугольная, квадратная и шестиугольная. Прямоугольник проще в изготовлении и позволяет эффективно использовать пространство.
Основа конструкции — две или более секции, соединённые между собой поворотными узлами. Каждая секция представляет собой жёсткий каркас из горизонтальных и вертикальных элементов. Соединения могут быть:

• Шарнирными (позволяют складывать раму как книжку);
• Разборными (разъединяются полностью);
• Телескопическими (внутренние трубы вдвигаются в наружные).

Для устойчивости в разложенном состоянии используются фиксирующие механизмы:

1. Болтовые стяжки — просты, но требуют времени на затяжку.
2. Пальцы-фиксаторы — быстрое соединение «защёлкнул и готово».
3. Рычажные зажимы — удобны, но дороже.

Представьте, что ваша беседка — это раскладной стул. В собранном виде она умещается в багажник, а через 5 минут уже готова к использованию. Такой же подход применим к раме: минимум усилий, максимум функциональности.

Типы складных механизмов

• Центральный шарнир: одна ось в центре, вокруг которой складываются обе половины. Подходит для небольших беседок до 2×2 м.
• Многозвенный механизм: несколько шарниров по периметру, как у гармошки. Позволяет создавать длинные конструкции, которые складываются пополам или втрое.
• Откидные ножки: вертикальные стойки крепятся на петлях и откидываются внутрь. Экономит место при хранении.

Пошаговая сборка складной рамы

Создание складной рамы — процесс, требующий точности и последовательности. Ниже приведён алгоритм для прямоугольной конструкции 2×3 м из алюминиевых труб.

Шаг 1: Расчёт и раскрой деталей

Определите размеры:

• Горизонтальные балки — 2 шт. по 3 м (передняя и задняя).
• Боковые балки — 2 шт. по 2 м (соединяются шарнирами).
• Вертикальные стойки — 4 шт. по 2,2 м (с учётом заглубления в грунт или опор).

Нарежьте трубы с помощью болгарки. Снимите заусенцы напильником.

Шаг 2: Установка шарнирных соединений

На концах боковых балок приварите или прикрепите болтами металлические пластины с отверстиями. Используйте пластины 80×40 мм, толщиной 4–6 мм. Отверстия под болт М8 должны быть строго соосны.
Соедините боковые балки через пластины болтом, гайкой и шайбами. Не затягивайте слишком сильно — должен быть свободный поворот.

Шаг 3: Крепление горизонтальных и вертикальных элементов

Горизонтальные балки крепятся к вертикальным стойкам с помощью уголков или муфт. Для алюминия лучше использовать болтовые хомуты — они не повреждают поверхность.
Вертикальные стойки можно сделать разборными: верхняя часть крепится к раме, нижняя — вставляется в опору или грунт. Это упрощает транспортировку.

Шаг 4: Установка фиксаторов

В разложенном положении рама должна быть жёсткой. Для этого:

• Установите распорные штанги между передней и задней частями.
• Используйте U-образные зажимы или быстросъёмные пальцы.
• Добавьте страховочные шплинты, чтобы фиксаторы не выпали случайно.

Шаг 5: Тестирование и доработка

Разложите и сложите раму 5–7 раз. Проверьте:

• Лёгкость движения шарниров;
• Отсутствие люфтов;
• Устойчивость в рабочем положении.

При необходимости подтяните крепления или замените детали.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают типичные ошибки при создании складных рам. Знание этих «ловушек» поможет сэкономить время и деньги.

• Ошибка 1: Недостаточная жёсткость конструкции. Рама гуляет при ветре. Решение: добавьте диагональные раскосы или треугольные распорки.
• Ошибка 2: Перекос при складывании. Секции не совпадают. Решение: проверьте соосность отверстий и используйте направляющие втулки.
• Ошибка 3: Коррозия крепежа. Болты «прикипают». Решение: применяйте нержавеющий крепёж и смазку на графитной основе.
• Ошибка 4: Сложность сборки. На установку уходит больше 10 минут. Решение: переходите на быстросъёмные фиксаторы и унифицируйте соединения.

Экспертное мнение

Вопросы и ответы

Заключение

Создание складной рамы для беседки — это возможность получить мобильное, удобное и долговечное решение для отдыха на природе. Грамотно спроектированная конструкция сочетает прочность, простоту сборки и компактность. Ключевые факторы успеха — правильный выбор материала, качественные соединения и внимание к деталям.

• Алюминий — лучший материал для складной рамы: лёгкий и устойчивый к коррозии.
• Шарнирные соединения должны быть соосны и легко вращаться.
• Фиксация в рабочем положении обязательна — используйте пальцы, зажимы или болты.
• Тестируйте конструкцию до финальной покраски.
• Храните раму в сухом месте, защищённой от осадков.
