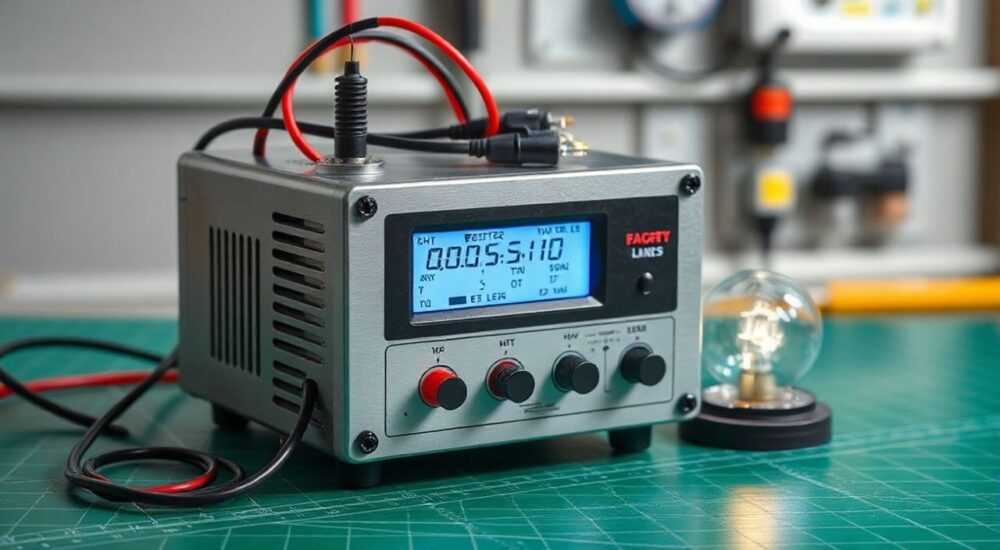

Как сделать стабилизатор напряжения своими руками

Перепады напряжения в электросети — частая проблема, особенно в частных домах, на дачах и в старых квартирах. Они могут вывести из строя бытовую технику, сократить срок службы приборов или вызвать пожар. Стабилизатор напряжения решает эту задачу, поддерживая выходное напряжение на безопасном уровне. Хотя промышленные модели эффективны, их стоимость может быть высокой, а потому многие задумываются о том, как сделать стабилизатор напряжения своими руками.

Принцип работы стабилизатора напряжения

Стабилизатор напряжения — это устройство, которое автоматически поддерживает выходное напряжение в узком диапазоне (обычно 220 В ± 5–10%), несмотря на колебания входного. Оно может падать до 160 В или подниматься до 260 В — такие скачки нередки в сетях с перегрузкой или плохим проводом.
Работа основана на коррекции напряжения через трансформатор. При недостатке напряжения применяется повышающий режим, при избытке — понижающий. Управление осуществляется электронной схемой, которая анализирует вход и выбирает нужную обмотку или коэффициент трансформации.
Существуют два основных режима работы: дискретная (ступенчатая) и плавная. Первый характерен для релейных и тиристорных моделей, второй — для сервоприводных. Самодельные устройства чаще всего реализуются по принципу ступенчатого регулирования, так как он проще в исполнении.

Виды самодельных стабилизаторов: плюсы и минусы

Самостоятельно можно собрать несколько типов стабилизаторов. Выбор зависит от требуемой мощности, точности и бюджета.

Релейный стабилизатор

Самый распространённый вариант для домашнего изготовления. Работает по принципу переключения обмоток трансформатора с помощью электромагнитных реле. Микроконтроллер следит за входным напряжением и активирует нужное реле.
Преимущества: простота, надёжность, быстрое реагирование. Недостатки — ступенчатая регулировка (возможны «скачки»), шум от реле, ограниченная точность (±10–15 В).

Тиристорный (симисторный) стабилизатор

Аналог релейного, но вместо механических реле используются полупроводниковые ключи — симисторы. Это исключает износ контактов и снижает уровень шума.
Требует более сложной схемы управления и охлаждения. Подходит для нагрузок до 3–5 кВт. Плюсы: бесшумность, долгий срок службы. Минусы: дорогие компоненты, риск перегрева при плохом радиаторе.

Сервоприводный стабилизатор

Использует двигатель, перемещающий контакт по обмотке автотрансформатора. Обеспечивает плавное регулирование и высокую точность (±5 В). Однако такой механизм сложно повторить в домашних условиях.
Требуется прецизионный движок, обратная связь по положению, защита от заклинивания. Чаще встречается в промышленных моделях.

Схема и необходимые компоненты для сборки

Для сборки простого релейного стабилизатора на 220 В, 2–3 кВт потребуются следующие элементы:

• Автотрансформатор или обычный трансформатор с несколькими вторичными обмотками (например, ТС-180, ТС-250);
• Микроконтроллер (Arduino Nano, STM32 или ATtiny);
• Реле 220 В, 10 А (4–6 штук, в зависимости от числа ступеней);
• Драйвер реле (модуль на ULN2003);
• Трансформатор питания для контроллера (9–12 В);
• Выпрямительный мост и конденсаторы фильтра;
• ЖК-дисплей (по желанию, для отображения напряжения);
• Печатная плата или макетная плата;
• Корпус с вентиляцией.

Основная схема включает делитель напряжения на входе (резисторы 100 кОм / 10 кОм), подключённый к аналоговому входу микроконтроллера. После анализа значения напряжения контроллер активирует нужное реле, подключающее соответствующую обмотку трансформатора.
Обмотки рассчитываются так:

• При падении ниже 190 В — включается повышающая обмотка (+15 В);
• При 190–230 В — нейтральный режим (прямое подключение);
• При выше 230 В — понижающая обмотка (–15 В).

Пошаговая сборка релейного стабилизатора

Сборка занимает 4–8 часов в зависимости от опыта. Ниже — подробный алгоритм.

1. Подготовьте трансформатор. Если используете ТС-180, распаяйте первичные обмотки последовательно (на 220 В), а вторичные — как повышающие/понижающие. Можно намотать дополнительные витки самостоятельно (50–60 витков медного провода 1–1.5 мм²).
2. Соберите блок питания контроллера. Возьмите маломощный трансформатор 220/12 В, подключите к выпрямительному мосту и стабилизатору напряжения (например, L7812). Выход — 12 В постоянного тока.
3. Создайте схему измерения напряжения. Через делитель (100 кОм + 10 кОм) подайте часть входного напряжения на аналоговый вход Arduino. Убедитесь, что при 220 В на входе на выходе делителя — около 10 В, что соответствует 5 В на входе контроллера (через делитель 2:1).
4. Подключите реле. Используйте модуль с 4–6 реле, управляемых через ULN2003. Каждое реле соединяет свою обмотку трансформатора с нагрузкой. Важно: все реле должны быть нормально разомкнутыми.
5. Напишите прошивку. Программа должна считывать напряжение каждые 100–200 мс, определять диапазон и включать нужное реле. Добавьте задержку между переключениями (не менее 0.5 сек), чтобы избежать «дребезга».
6. Соберите корпус. Используйте металлический или термостойкий пластиковый бокс. Обеспечьте вентиляцию и заземление корпуса. Разместите компоненты так, чтобы силовые и слаботочные цепи были разделены.
7. Подключите вход и выход. Установите входную и выходную розетки, предохранители (на 10–16 А) и индикатор сети.

Тестирование и настройка устройства

После сборки нельзя сразу подключать нагрузку. Сначала проведите комплексную проверку.
Подайте питание без нагрузки. Убедитесь, что блок питания контроллера выдаёт нужное напряжение, дисплей (если есть) работает, реле не щёлкают хаотично. Проверьте логику переключения: при имитации низкого напряжения (подав 180 В с ЛАТРа) должно включиться повышающее реле.
Используйте лабораторный автотрансформатор (ЛАТР) для плавного изменения входного напряжения от 160 до 260 В. Наблюдайте за выходом мультиметром. Переходы между ступенями должны быть чёткими, без задержек или двойных включений.
Постепенно подключайте нагрузку: начните с лампы накаливания 100 Вт, затем — 500 Вт, 1 кВт. Контролируйте нагрев трансформатора и реле. Если температура превышает 60 °C — добавьте вентилятор или увеличьте радиаторы.

Опасности и типичные ошибки при самостоятельной сборке

Работа с напряжением 220 В крайне опасна. Даже опытные мастера получают травмы при невнимательности. Ниже — основные риски и как их избежать.

Ошибка №1: Отсутствие гальванической развязки

Если микроконтроллер напрямую связан с силовыми цепями, при пробое он сгорит, а пользователь может получить удар током. Решение — использовать оптопары или релейные модули с изоляцией.

Ошибка №2: Неправильная коммутация обмоток

Соединение обмоток в противофазе приводит к падению напряжения или КЗ. Перед финальной сборкой проверьте фазировку тестером в режиме прозвонки.

Ошибка №3: Перегрев реле

Реле, рассчитанные на 10 А, при длительной работе с нагрузкой 2.5 кВт (около 11 А) перегреваются. Используйте реле с запасом (16–25 А) или добавьте радиаторы.

Ошибка №4: Отсутствие защиты

Нет предохранителей, автоматов, термодатчиков. В случае КЗ устройство может загореться. Обязательно установите плавкую вставку на входе и тепловое реле на трансформатор.

Ошибка №5: Плохая вентиляция

Трансформатор и реле выделяют тепло. Закрытый корпус без вентиляции быстро перегреется. Сделайте отверстия или установите кулер от компьютера.

Экспертное мнение

Самодельный стабилизатор — отличный способ сэкономить и получить практические навыки. Однако важно понимать его ограничения. Промышленные устройства проходят сертификацию, имеют многоуровневую защиту, гарантию и служат 10–15 лет.
Самоделка может быть надёжной, если собрана аккуратно, с учётом всех норм. Но она не подлежит гарантийному обслуживанию, и её использование может аннулировать гарантию на подключённую технику.
Для критически важных приборов (медицинское оборудование, серверы) лучше использовать заводские стабилизаторы. Самодельный вариант подойдёт для освещения, насосов, инструментов на даче.
Современные технологии позволяют использовать цифровые контроллеры с Wi-Fi (например, ESP32), которые выводят данные на смартфон, регистрируют скачки и отправляют уведомления. Это делает устройство «умным», но усложняет схему.

Вопросы и ответы

Заключение

Сделать стабилизатор напряжения своими руками — реально и даже полезно для понимания основ электротехники. Наиболее доступный и безопасный в реализации вариант — релейный стабилизатор на базе микроконтроллера и трансформатора. Он подойдёт для защиты оборудования от скачков напряжения в бытовой сети.
Однако нельзя забывать о рисках. Работа с 220 В требует максимальной осторожности, соблюдения правил электробезопасности и использования качественных компонентов. Самодельное устройство не заменит профессиональное в условиях критической нагрузки.

• Релейный стабилизатор — самый простой вариант для самостоятельной сборки.
• Обязательно используйте гальваническую развязку и защиту от перегрева.
• Тестируйте устройство поэтапно, начиная с холостого хода.
• Самоделка подходит для некритичной нагрузки, но не для медицинских или серверных систем.
• Заземление, вентиляция и запас по мощности — ключевые факторы безопасности.
