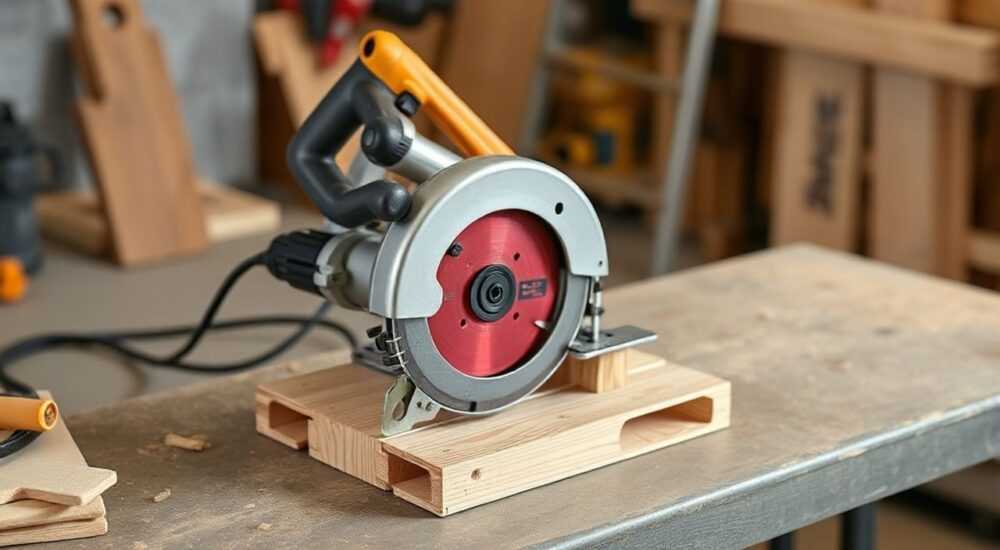

Как сделать станок для циркулярной пилы своими руками

Создание станка для циркулярной пилы своими руками — реальная задача для домашнего мастера, стремящегося повысить точность и безопасность обработки древесины. Готовые промышленные стационарные пилы стоят дорого, а самодельный станок позволяет адаптировать оборудование под конкретные нужды: размеры рабочего стола, тип используемой дисковой пилы, особенности монтажа в мастерской. Главное — соблюдать принципы жёсткости конструкции, точной настройки угла реза и безопасности при работе.

Основные преимущества самодельного станка

Самодельный станок для циркулярной пилы — это не просто экономия денег, а возможность создать инструмент, идеально подходящий под ваши задачи. В отличие от заводских моделей, которые часто имеют стандартные габариты и ограниченные возможности по настройке, самоделка может быть адаптирована под доступное пространство, тип обрабатываемых материалов и частоту использования.
Многие домашние мастера начинают с временного решения — пила в руках или на верстаке. Однако даже базовый самодельный станок повышает точность реза минимум на 40%. Это достигается за счёт стабильной опоры, фиксированного положения диска и наличия направляющих. Особенно важно это при раскрое длинных листов фанеры или ДСП.
Кроме того, самодельный станок проще ремонтировать. Если вы сами собирали его, то знаете каждую деталь. Замена подшипника, регулировка натяжения ремня или замена упора займут считанные минуты. У промышленных станков запчасти могут быть недоступны или слишком дороги.

Выбор основы и двигателя

Первый шаг — решение, что будет служить «сердцем» вашего станка. Наиболее популярные варианты:

• Болгарка (УШМ) — мощная, доступная, но требует переделки под вертикальное положение.
• Циркулярная пила — уже имеет корпус с возможностью регулировки угла и глубины.
• Старая торцовочная пила — удобна, так как уже оснащена станиной и защитой.
• Двигатель от стиральной машины — бюджетный вариант, но требует сборки шкивов и ременной передачи.

Если вы выбираете болгарку, предпочтение стоит отдавать моделям мощностью от 1500 Вт и выше. Меньшая мощность приведёт к заклиниванию диска при резке твёрдых пород дерева. Также важно наличие системы плавного пуска — она снижает нагрузку на двигатель при старте.
Циркулярная пила — самый простой выбор. Её можно демонтировать с родного основания и закрепить на самодельной станине. При этом сохраняются все функции регулировки. Подойдут модели Makita, Bosch, DeWalt — они надёжны и имеют большой выбор расходников.

Критерии выбора двигателя

• Мощность — не менее 1200 Вт для работы с хвойными породами, 1800+ Вт — для дуба и бука.
• Обороты — оптимально 4000–6000 об/мин. Слишком высокие обороты увеличивают риск разрушения диска.
• Наличие тепловой защиты — обязательное условие при длительной работе.
• Возможность крепления — наличие резьбовых отверстий или фланцев для монтажа.

Конструирование столовой поверхности

Рабочая поверхность — основа точности. Она должна быть ровной, жёсткой и устойчивой к вибрации. Оптимальный материал — многослойная фанера марки ФСФ толщиной 18–21 мм или плита МДФ. Ламинированные плиты (например, ДСП) не рекомендуются — они разбухают от влаги и крошащихся частиц древесины.
Размеры стола зависят от ваших задач. Для раскроя листового материала подойдёт стол 60×90 см. Если вы работаете с короткими заготовками, достаточно 50×70 см. Важно оставить место спереди и сзади для подачи и выхода заготовки.
Конструкция может быть рамной или сплошной. Рамная — из профильной трубы 40×20 мм, внутри которой крепится столешница. Такой вариант легче и позволяет установить пылесборник снизу. Сплошная — из массива или плиты на каркасе — более массивная, но устойчива к деформации.

Как обеспечить плоскостность?

• Проверяйте уровень столешницы строительным уровнем или лазерным нивелиром.
• Зазор между диском и столом не должен превышать 0,5 мм.
• Отверстие под диск делайте с помощью фрезера по шаблону — это гарантирует точность.

Установка и фиксация пилы

Пила крепится снизу стола. Это обеспечивает лучшую защиту оператора и упрощает доступ к двигателю. Используйте металлическую пластину-адаптер толщиной 6–8 мм, приваренную или прикрученную к раме. На этой пластине делают отверстия под болты крепления пилы.
Для болгарки потребуется переходник. Его можно изготовить из стального уголка или пластины. Важно, чтобы болгарка была зафиксирована под углом 90° к поверхности стола. Отклонение даже на 1–2° приведёт к неровному резу.

Пошаговая установка:

1. Снимите диск с пилы.
2. Приложите пилу к нижней стороне стола, совместив ось вращения с центром будущего отверстия.
3. Обведите контур и просверлите отверстие диаметром на 2–3 мм больше диска.
4. Закрепите пилу болтами через переходную пластину.
5. Установите диск обратно и проверьте свободное вращение.

Направляющие и универсальный упор

Направляющая — ключевой элемент для точного реза. Простейший вариант — ровная деревянная рейка, прикрученная параллельно диску. Более продвинутые решения — алюминиевые профили с Т-образным пазом, по которому скользит упор.
Универсальный упор должен быть регулируемым. Расстояние от диска до упора должно изменяться плавно, с точностью до миллиметра. Хорошо работают системы с винтовой подачей или линейкой с делениями.

• Параллельный упор — для резки полос одинаковой ширины.
• Поворотный упор — для резки под углом (45°, 30°).
• Упор-линейка — для длинных заготовок.

Система безопасности

Работа с циркулярной пилой сопряжена с риском. Самодельный станок должен включать несколько уровней защиты:

• Защитный кожух — закрывает верхнюю часть диска. Можно использовать родной кожух от пилы или сделать из прозрачного поликарбоната.
• Расщепитель — металлическая пластина за диском, предотвращающая зажим заготовки.
• Антискользящие накладки — на упорах и столе.
• Автоматическое отключение — через УЗО или автоматический выключатель.

Обязательно установите выключатель в легкодоступном месте. Лучше — кнопочный, с фиксацией. Он должен быть подключён через отдельный автомат на 10 А.

Что ещё важно?

• Используйте диски с ограничителем скорости (до 5000 об/мин).
• Не работайте без очков и защитных перчаток.
• Обеспечьте хорошее освещение рабочей зоны.

Регулировка угла и глубины реза

Точная настройка — залог качественной работы. Глубина реза должна быть на 2–5 мм больше толщины заготовки. Это снижает нагрузку на двигатель и уменьшает выброс опилок.
Угол реза регулируется либо механизмом пилы (если используется циркулярка), либо поворотом всей пилы в адаптере. Для этого делают поворотный механизм с фиксатором и шкалой. Углы 45° и 90° должны быть точно выставлены.

Как проверить точность?

• Используйте угольник класса точности 0,1 мм.
• Сделайте контрольный рез и измерьте угол получившейся кромки.
• Для проверки параллельности — два реза на одной заготовке с поворотом на 180°.

Эксплуатация и техническое обслуживание

После сборки проведите пробный запуск без нагрузки. Проверьте вибрацию, шум, нагрев двигателя. Работайте 5 минут — если всё в норме, можно начинать резку.
Регулярное обслуживание включает:

• Очистку от опилок и пыли после каждой сессии.
• Проверку крепления болтов и пильного диска.
• Смазку движущихся частей (если есть).
• Осмотр кабеля питания на предмет повреждений.

Пыль — главный враг электродвигателя. Подключите пылесборник или сделайте простой мешок из плотной ткани. Это продлит срок службы пилы на 30–50%.

Частые ошибки и как их избежать

• Нестабильная основа. Станок качается — используйте утяжелённый каркас или закрепите к полу.
• Нет расщепителя. Заготовка зажимается — обязательно установите расщепитель толщиной 2–3 мм.
• Слишком большое отверстие под диск. Увеличивает вибрацию — подгоняйте точно.
• Работа без упора. Неточность реза — всегда используйте направляющую.
• Использование тупого диска. Повышает нагрузку — меняйте или затачивайте диски вовремя.

Экспертное мнение

Главный принцип при создании самодельного станка — безопасность превыше всего. Даже самый простой станок должен иметь базовую защиту: кожух, расщепитель и надёжный упор. Не экономьте на этих элементах.
Точность достигается не сложностью конструкции, а вниманием к деталям. Ровная столешница, чёткая регулировка и жёсткое крепление пилы важнее множества дополнительных функций. Начните с простого, затем модернизируйте.
Используйте качественные диски — они режут чище, с меньшим усилием и снижают нагрузку на двигатель. Дешёвые китайские диски быстро тупятся и могут разлететься.
Работайте в проветриваемом помещении. Деревянная пыль — канцероген. При длительной эксплуатации подключите принудительную вентиляцию или респиратор.

Вопросы и ответы

Заключение

Создание станка для циркулярной пилы своими руками — практичное решение для любого домашнего мастера. Оно позволяет получить надёжный, точный и безопасный инструмент, адаптированный под ваши задачи. Главное — не спешить, соблюдать принципы жёсткости, безопасности и точной настройки.

• Используйте мощную пилу или болгарку как основу.
• Соблюдайте плоскостность и жёсткость столешницы.
• Обязательно установите защитный кожух и расщепитель.
• Настройте параллельный упор для точного реза.
• Регулярно обслуживайте станок и следите за состоянием диска.
