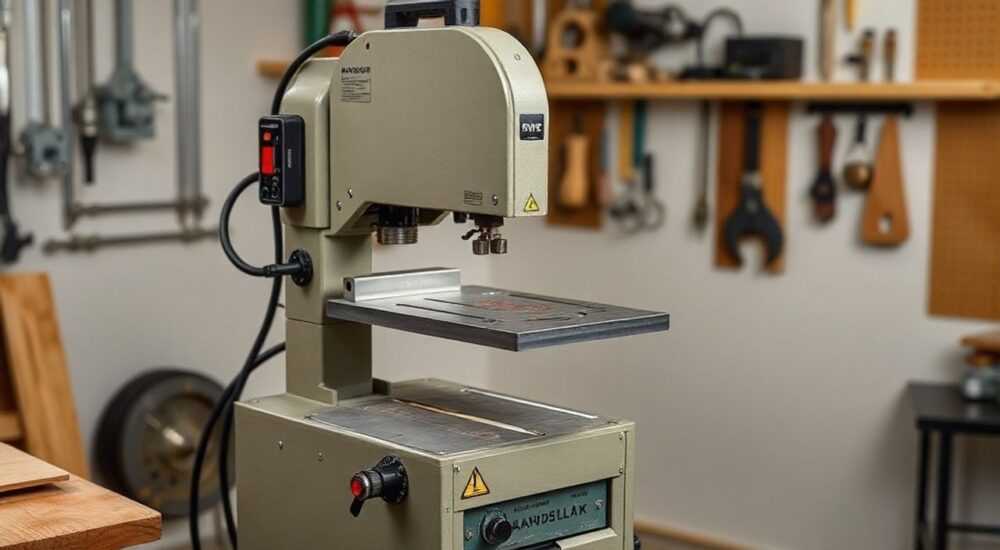

Как сделать своими руками ленточную пилу

Ленточная пила — это мощный и универсальный инструмент, который незаменим в столярных мастерских, деревообрабатывающих цехах и даже у домашних мастеров. Она позволяет выполнять точные продольные и фигурные распилы по древесине, металлу и другим материалам. Однако покупка готового станка может потребовать значительных финансовых вложений. Альтернативой является изготовление ленточной пилы своими руками — решение, которое не только экономит деньги, но и даёт полный контроль над конструкцией, параметрами и функционалом оборудования.

Основные компоненты ленточной пилы: что нужно для сборки

Перед началом проектирования важно понять, из каких ключевых узлов состоит ленточная пила. Это позволит грамотно спланировать закупку материалов и подготовку инструментов. Основными элементами являются: приводной двигатель, ведущее и ведомое колёса, рама, система натяжения ленты, направляющие пильной ленты и защитный кожух.

Двигатель обеспечивает вращение ведущего колеса, которое передаёт движение через пильную ленту на ведомое колесо. Колёса могут быть цельными или составными, с резиновыми бандажами для лучшего сцепления. Рама должна быть жёсткой и устойчивой к вибрациям. Система натяжения позволяет регулировать натяг ленты, предотвращая её соскальзывание и обрыв. Направляющие фиксируют положение ленты в вертикальной плоскости, а защитный кожух повышает безопасность эксплуатации.

Для сборки подойдут как новые, так и б/у компоненты. Например, двигатель можно взять от старой стиральной машины (коллекторный, 180–550 Вт), а валы и подшипники — от списанного оборудования. Пильную ленту можно приобрести в строительном магазине или заказать онлайн, ориентируясь на ширину и шаг зубьев в зависимости от задач.

Необходимые инструменты и материалы

• Металлический профиль (квадратная труба 40×40 мм или уголок) для рамы;
• Два колеса (диаметром 200–300 мм) с возможностью установки резинового бандажа;
• Электродвигатель переменного или постоянного тока (250–750 Вт);
• Пильная лента нужного размера (длина подбирается под периметр колёс);
• Подшипники (обычно 6204, 6205);
• Болты, гайки, шайбы, сварочный аппарат или крепёжные пластины;
• Стальные пластины для направляющих и натяжного механизма;
• Инструмент: болгарка, дрель, напильник, ключи, измерительные приборы.

Выбор двигателя и передачи: как рассчитать мощность и обороты

От правильного выбора двигателя зависит эффективность и долговечность станка. Для бытовых задач подойдёт двигатель мощностью от 300 до 500 Вт. Если вы планируете работать с твёрдыми породами дерева или толстыми заготовками, рекомендуется использовать мотор на 750 Вт и выше.

Наиболее распространённые источники двигателей — это старые стиральные машины (асинхронные или коллекторные), дрели, болгарки или компрессоры. Коллекторные двигатели удобны тем, что допускают плавную регулировку оборотов с помощью электронного блока управления. Асинхронные более надёжны, но требуют стабильных оборотов.

Важно учитывать скорость вращения. Оптимальная линейная скорость пильной ленты — 600–900 м/мин. Чтобы перевести обороты двигателя в линейную скорость, используйте формулу:

Скорость (м/мин) = π × D × n, где D — диаметр колеса в метрах, n — количество оборотов в минуту.

Если двигатель вращается слишком быстро, потребуется редукция. Передача может быть ременной (клиновым или плоским ремнём) или цепной. Ременная передача проще в реализации и работает тише, но требует натяжителя. Цепная более долговечна, но сложнее в настройке.

Как подключить двигатель

Если используется асинхронный двигатель от трёхфазной сети, его можно запустить от однофазной с помощью пускового и рабочего конденсаторов. Ёмкость подбирается из расчёта 7 мкФ на 100 Вт мощности. Подключение выполняется по схеме «звезда» или «треугольник» в зависимости от маркировки.

Для коллекторных двигателей можно использовать диммер или ШИМ-регулятор, чтобы контролировать скорость вращения. Это особенно полезно при фигурном пиления, где требуется плавное движение.

Конструкция станка и рамы: материалы и этапы сборки

Рама — основа всего станка. Она должна быть прочной, устойчивой к вибрациям и коррозии. Лучше всего использовать стальной профиль 40×40 мм или толстостенный уголок. Алюминий не рекомендуется — он недостаточно жёсткий. Деревянная рама возможна, но только для очень лёгких моделей.

Сборка начинается с нижней рамы, на которую крепится двигатель. Затем устанавливается вертикальная стойка, соединяющая ведущее и ведомое колёса. Ведущее колесо размещается внизу, рядом с двигателем, ведомое — вверху. Такая компоновка снижает нагрузку на ремень и упрощает обслуживание.

Колёса монтируются на осях, установленных в подшипниках. Подшипники должны быть защищёнными (например, с резиновыми уплотнениями) и смазанными. Ось ведомого колеса делается подвижной — она будет использоваться для натяжения ленты.

Пошаговая сборка рамы

1. Вырежьте детали рамы по чертежу: две вертикальные стойки, основание, поперечины.
2. Сварите или скрепите болтами каркас, соблюдая прямые углы (проверьте уровнем).
3. Установите двигатель на нижнюю платформу, закрепите болтами.
4. Приварите или прикрепите кронштейны для подшипников ведомого колеса.
5. Смонтируйте ось с колесом и подшипниками, обеспечив свободное вращение.
6. Убедитесь, что оба колеса находятся в одной плоскости — это критически важно.

Установка пильной ленты и система натяжения

После сборки рамы и установки колёс можно переходить к монтажу пильной ленты. Выберите ленту нужной длины: она должна плотно охватывать оба колеса с небольшим провисанием. Продавцы часто указывают «подходящую длину» для конкретного диаметра колёс.

Система натяжения реализуется за счёт перемещения ведомого колеса вверх или вниз. Наиболее простой способ — винтовой механизм. Кронштейн с подшипниками крепится к резьбовой шпильке, которая вращается вручную или с помощью рукоятки. При вращении шпильки колесо поднимается, натягивая ленту.

Натяжение должно быть умеренным: слишком слабая лента проскальзывает, слишком сильная — создаёт перегрузку на подшипники и может порваться. Ориентировочный зазор при нажатии на середину ленты — 5–10 мм.

Правила установки ленты

• Убедитесь, что зубья направлены вниз (по ходу вращения).
• Лента должна сидеть по центру колёс, не касаясь краёв.
• После установки несколько раз проверните колёса вручную, следя за биением.
• Сначала натягивайте слабо, затем постепенно увеличивайте при тестировании.

Направляющие и подвеска: как добиться точности реза

Направляющие — это ролики или пластины, которые фиксируют положение пильной ленты в вертикальной и горизонтальной плоскостях. Они предотвращают биение и смещение ленты при работе. Обычно устанавливаются три точки: одна сзади и две сбоку от ленты.

Материал направляющих — закалённая сталь, текстолит или фторопласт. Металлические ролики долговечны, но могут греться. Пластиковые тише, но быстрее изнашиваются. Ролики крепятся на подшипниках и должны легко вращаться.

Регулировка направляющих выполняется после установки ленты. Зазор между роликом и лентой — не более 0.1–0.2 мм. Слишком плотное прилегание вызывает перегрев, слишком большое — люфт.

Дополнительные элементы

• Стол для станка — делается из стали или фанеры, крепится к раме. Можно сделать поворотным для углового пиления.
• Защитный кожух — закрывает верхнее колесо и часть ленты. Повышает безопасность.
• Пылеуловитель — отвод опилок через шланг к пылесосу. Улучшает видимость и чистоту рабочей зоны.
• Ограничители — помогают делать одинаковые заготовки при серийном производстве.

Тестирование и настройка самодельного станка

Перед первым запуском проверьте все соединения, затяжку болтов, состояние изоляции проводов. Убедитесь, что вокруг нет посторонних предметов. Запустите двигатель на минимальных оборотах, наблюдая за поведением ленты.

Обратите внимание на:

• Плавность вращения колёс;
• Отсутствие вибраций и посторонних шумов;
• Положение ленты на колёсах (не должна съезжать);
• Работу системы натяжения.

Если лента съезжает, скорее всего, колёса не в одной плоскости или резиновый бандаж изношен. Подправьте положение кронштейнов. При вибрациях проверьте балансировку колёс и затяжку подшипников.

После успешного холостого пуска выполните пробный рез по деревянной заготовке. Начинайте с мягких пород — сосны или берёзы. Следите за качеством реза: он должен быть ровным, без задиров. При необходимости отрегулируйте натяжение и направляющие.

Экспертное мнение

Сергей отмечает, что многие начинающие мастера недооценивают важность жёсткости рамы и точности сборки. «Один миллиметр перекоса — и лента будет рваться каждые 15 минут. Лучше потратить лишний день на доводку, чем потом переделывать всё заново.»

Он также советует использовать готовые чертежи из проверенных источников. «Не изобретайте велосипед. Возьмите за основу удачную конструкцию, адаптируйте под свои комплектующие. Это сэкономит время и нервы.»

Вопросы и ответы

Заключение

Создание ленточной пилы своими руками — реальная и выгодная задача для любого мастера, имеющего базовые навыки работы с металлом и электрооборудованием. Такой подход позволяет сэкономить до 70% стоимости заводского аналога и получить станок, идеально соответствующий вашим потребностям.

• Используйте двигатель 300–750 Вт с оборотами 1400–2800 об/мин.
• Колёса должны быть строго в одной плоскости — это гарантия долгой работы ленты.
• Система натяжения обязательна — применяйте винтовой механизм.
• Установите направляющие с минимальным зазором.
• Проведите обкатку станка перед полноценной эксплуатацией.
