Как сделать теплый пол в каркасном доме на винтовых сваях

Теплый пол в каркасном доме на винтовых сваях — это реальное и эффективное решение, даже несмотря на отсутствие традиционного фундамента. Главное — выбрать правильный тип системы обогрева, грамотно спроектировать узлы сопряжения и обеспечить качественную теплоизоляцию подпольного пространства. Наиболее подходящими вариантами являются электрические теплые полы (кабель или маты) и водяные контуры, уложенные в утепленную стяжку по деревянному основанию.

Особенности каркасного дома на винтовых сваях

Каркасные дома на винтовых сваях набирают популярность благодаря скорости строительства, экономичности и возможности возведения на сложных грунтах. Однако такой тип фундамента создает уникальные условия для организации отопления, особенно при устройстве напольного обогрева. Основная особенность — наличие подпольного пространства, которое может быть открытым или закрытым цоколем. Это пространство становится зоной риска по теплопотерям, если его не утеплить.

Поскольку между землей и первым этажом нет массивного бетонного основания, как в плитном фундаменте, любое тепло, генерируемое системой «теплый пол», будет стремиться выйти вниз. Эффективность системы напрямую зависит от того, насколько хорошо выполнено утепление пола и цоколя. Недостаточная изоляция приводит к высокому энергопотреблению и дискомфорту в помещении.

Для минимизации теплопотерь необходимо использовать материалы с высоким сопротивлением теплопередаче: экструдированный пенополистирол (XPS), минеральную вату высокой плотности или пеностекло. Толщина утеплителя под черновым полом должна составлять не менее 150–200 мм, а лучше — до 300 мм в регионах с суровыми зимами. Укладка выполняется между лагами, с обязательным перекрытием стыков и герметизацией швов.

Виды теплых полов для свайного фундамента

Выбор типа теплого пола в каркасном доме на сваях определяется техническими возможностями, бюджетом и предпочтениями в эксплуатации. Рассмотрим основные варианты.

• Электрический кабельный пол — самый простой и быстрый в монтаже. Представляет собой нагревательный кабель, укладываемый в стяжку или тонкий слой самовыравнивающейся смеси. Подходит для небольших помещений: ванной, кухни, прихожей.
• Инфракрасные пленочные полы — тонкие нагревательные элементы, укладываются под ламинат или линолеум. Не требуют стяжки, быстро нагреваются, но менее эффективны в качестве основного источника тепла.
• Водяной теплый пол — более сложная система, но обеспечивающая равномерный и экономичный обогрев. Требует котла, насоса, коллектора и труб. Укладывается в легкую стяжку по утепленному черновому полу.

В каркасных домах на сваях водяной теплый пол считается наиболее выгодным в долгосрочной перспективе, особенно при использовании газового или твердотопливного котла. Электрические системы оправданы как дополнительный обогрев или в домах с ограниченным бюджетом и небольшой площадью.

Этапы монтажа теплого пола

Устройство теплого пола в каркасном доме на винтовых сваях — процесс многоэтапный, требующий точного расчета и соблюдения технологии. Ниже приведен пошаговый алгоритм для водяного пола, как наиболее сложного и распространенного варианта.

1. Подготовка основания. После установки лаг и монтажа чернового пола (ОСП, фанера) выполняется утепление. Между лагами укладывается XPS толщиной 150–200 мм. Сверху — пароизоляционная пленка.
2. Установка демпферной ленты. По периметру помещения крепится компенсационная лента, которая предотвращает деформацию стяжки при температурных расширениях.

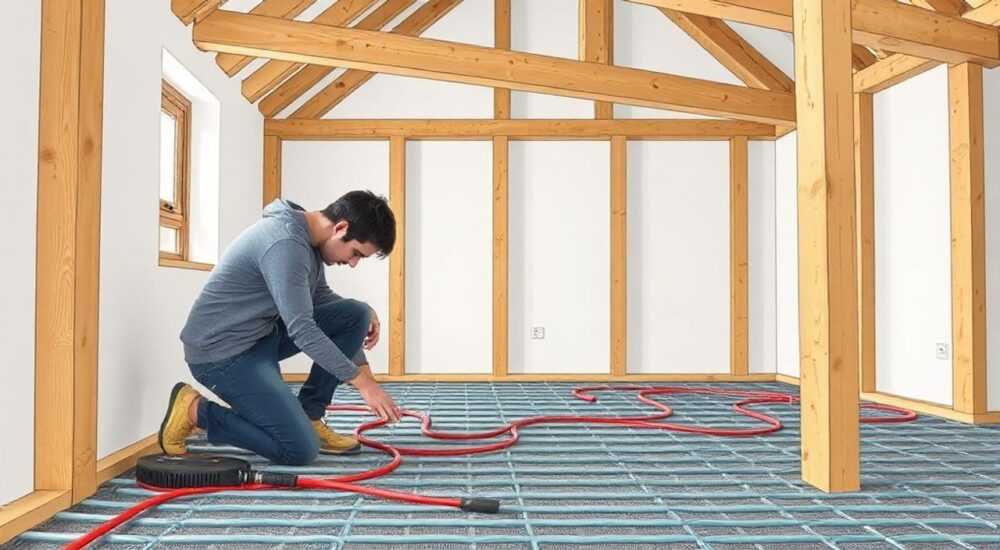

3. Монтаж армирующей сетки и укладка труб. Трубы из сшитого полиэтилена (PEX) или металлопластика укладываются змейкой или спиралью с шагом 15–20 см. Фиксируются хомутами к армирующей сетке.
4. Опрессовка системы. Перед заливкой стяжки трубы заполняются водой под давлением 4–6 атм. на 24 часа для проверки герметичности.
5. Заливка стяжки. Используется легкая цементно-песчаная смесь или специальная смесь для теплых полов. Толщина — 4–5 см над трубой. Высыхание — не менее 28 дней.
6. Подключение к коллектору и запуск. После высыхания стяжки система подключается к коллектору, балансируется и запускается в тестовом режиме.

Для электрических систем этапы проще: укладка утеплителя, монтаж кабеля или матов, заливка тонкой стяжки (1–3 см), подключение к терморегулятору. Пленочные полы вообще не требуют стяжки — их можно уложить сразу под финишное покрытие.

Расчет мощности и шага укладки

Мощность теплого пола рассчитывается исходя из теплопотерь помещения. Для средней полосы России требуется 80–100 Вт/м² для основного отопления. Шаг укладки трубы зависит от диаметра и температуры теплоносителя:

• Шаг 10 см — 120–140 Вт/м²
• Шаг 15 см — 90–110 Вт/м²
• Шаг 20 см — 70–90 Вт/м²

Важно учитывать, что в каркасных домах с хорошим утеплением теплопотери ниже, чем в кирпичных, поэтому часто достаточно 70–80 Вт/м².

Технические нюансы и типичные ошибки

Даже при грамотном подходе в монтаже теплого пола в каркасном доме на сваях встречаются ошибки, снижающие эффективность и срок службы системы.

• Недостаточное утепление пола. Самая частая ошибка — экономия на толщине или качестве утеплителя. Это приводит к потерям до 40% тепла в подпол.
• Отсутствие пароизоляции. Без пароизоляции влага из помещения проникает в утеплитель, снижая его теплосопротивление и вызывая гниение древесины.
• Неправильный шаг укладки. Слишком большой шаг делает пол холодным, слишком малый — увеличивает материалоемкость и риск перегрева.
• Игнорирование температурных швов. При большой площади пола стяжка должна делиться на участки до 30 м² с устройством деформационных швов.
• Ранний запуск системы. Включение теплого пола до полного высыхания стяжки вызывает растрескивание и отслоение.

Защита подпола и цоколя

Цоколь играет ключевую роль в сохранении тепла. Его следует закрывать негорючим материалом: металлическим сайдингом, композитными панелями или кирпичной кладкой. Внутри цоколя обязательно утепление — тот же XPS толщиной 50–100 мм, закрытый ветрозащитной мембраной.

Экспертное мнение

Интервью с Сергеем Власовым, проектировщиком инженерных систем

— Сергей, какие особенности нужно учитывать при проектировании теплого пола именно для каркасного дома на сваях?

«Главное — это теплотехнический расчет. Каркасный дом легкий, и если не уделить внимание утеплению пола, вы получите „радиатор“, направленный вниз. Мы всегда моделируем теплопотери и подбираем толщину утеплителя индивидуально. Также важно учитывать вес: стяжка добавляет нагрузку, поэтому в некоторых случаях мы используем легкие модульные системы с алюминиевыми рассеивателями тепла вместо бетона.»

— Какие системы вы считаете наиболее перспективными?

«Сейчас активно развивается комбинированный подход: водяной пол + тепловой насос. Это позволяет достичь высокого КПД и минимальных расходов на отопление. Особенно актуально в энергоэффективных домах класса A+ и Passivhaus.»

Вопросы и ответы

Заключение

Обустройство теплого пола в каркасном доме на винтовых сваях — не просто возможное, но и очень эффективное решение при грамотном подходе. Ключевые факторы успеха: качественное утепление пола и цоколя, правильный выбор типа системы и точный монтаж. Водяной теплый пол остается оптимальным вариантом для постоянного проживания, обеспечивая комфорт и экономичность.

• Утепление пола — основа эффективной работы теплого пола.
• Водяной пол предпочтительнее для постоянного отопления.
• Избегайте типичных ошибок: недостаточного утепления, отсутствия пароизоляции, раннего запуска.
• Цоколь должен быть утеплен и защищен от ветра.
• Проектирование и монтаж должны выполняться на основе теплотехнического расчета.
