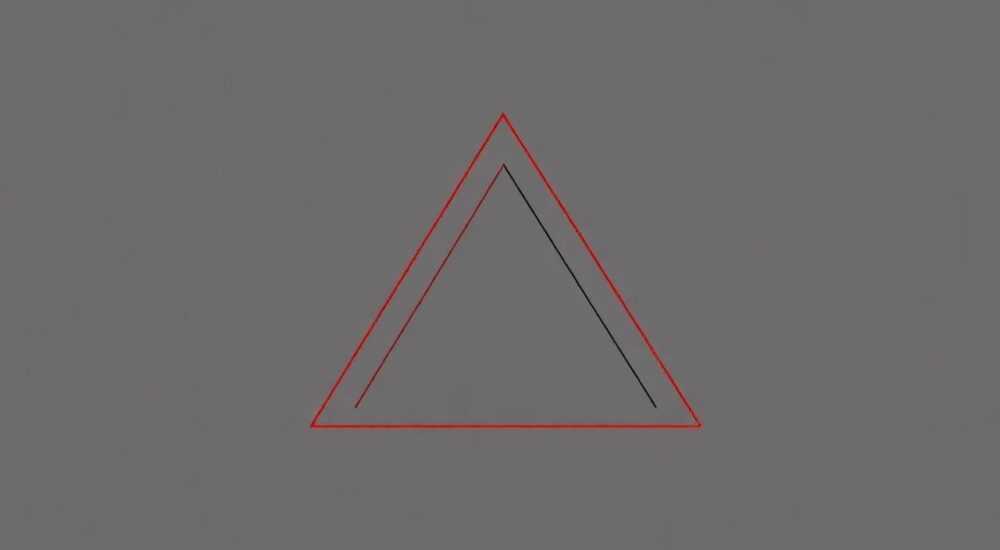

Как сделать треугольник в автокаде

Создание треугольника в AutoCAD — одна из базовых, но важнейших задач для проектировщиков, инженеров и чертёжников. Несмотря на простоту фигуры, методы её построения зависят от требуемой точности, исходных данных и дальнейшего использования в чертеже. В AutoCAD существует несколько способов построить треугольник: от простого рисования линий до использования геометрических ограничений и параметрического проектирования.

Основные методы построения треугольника в AutoCAD

В AutoCAD нет отдельной команды «Треугольник», но есть множество инструментов, позволяющих создать эту фигуру точно и быстро. Выбор метода зависит от типа треугольника (произвольный, равнобедренный, равносторонний), доступных исходных данных и требований к документации.
Наиболее универсальный подход — использование команды LINE. Она позволяет построить треугольник по трем вершинам, которые можно задать вручную, с помощью координат или с использованием объектных привязок (OSNAP). Этот метод подходит для всех типов треугольников и особенно эффективен при работе с эскизами.
Альтернативно, команда POLYLINE создаёт единый объект, состоящий из трёх связанных сегментов. Это удобно при последующем редактировании: достаточно выбрать один объект вместо трёх отдельных линий. Кроме того, полилиния может иметь ширину, что полезно при оформлении архитектурных или строительных чертежей.
Для быстрого создания равностороннего треугольника подойдёт команда POLYGON. При выборе количества сторон — 3 — AutoCAD автоматически построит правильный треугольник, вписанный в окружность или описанный вокруг неё.

Пошаговое построение треугольника через команду LINE

• Введите в командной строке LINE или нажмите соответствующую кнопку на панели «Рисование».
• Укажите первую точку щелчком мыши или введите координаты, например, 0,0.
• Задайте вторую точку: 100,0 — это создаст горизонтальную сторону длиной 100 единиц.
• Укажите третью точку: 50,86.6 — примерно соответствует вершине равностороннего треугольника.
• Завершите команду, введя C (Close), чтобы замкнуть контур, или щёлкнув по первой точке.

Этот алгоритм обеспечивает максимальный контроль над положением каждой вершины. Особенно полезен при импорте данных из расчётов или внешних источников.

Построение треугольника по трём сторонам

Один из самых частых случаев в инженерной практике — необходимость построить треугольник по заданным длинам сторон. Например, стороны 70 мм, 90 мм и 110 мм. Такая задача решается с помощью геометрической операции пересечения двух окружностей.
Алгоритм следующий:

1. Начертите первую сторону, например, AB = 110 мм, используя команду LINE.
2. Из точки A постройте окружность радиусом, равным второй стороне (например, 70 мм).
3. Из точки B постройте окружность радиусом третьей стороны (90 мм).
4. Найдите точку пересечения этих окружностей — это будет вершина C.
5. Соедините точки A–C и B–C с помощью LINE.

Для повышения точности рекомендуется использовать объектные привязки: Конточка, Пересечение, Центр. Также можно активировать динамический ввод (DYN), чтобы видеть координаты и расстояния в реальном времени.

Автоматизация через скрипты и LISP-код

Для тех, кто часто сталкивается с такими задачами, можно создать LISP-рутину, которая запрашивает три длины сторон и автоматически строит треугольник. Пример кода:

(defun c:tri3sides ()
 (setq a (getdist "nВведите первую сторону: "))
 (setq b (getdist "nВведите вторую сторону: "))
 (setq c (getdist "nВведите третью сторону: "))
 ; далее алгоритм построения
)

Такой подход экономит время при массовом проектировании и снижает риск ошибок.

Построение по двум углам и стороне

Если известна одна сторона и два прилежащих угла, можно воспользоваться полярным отсчётом направлений. Допустим, сторона AB = 100 мм, угол при A = 45°, угол при B = 60°.
Шаги:

• Постройте отрезок AB длиной 100 мм.
• Из точки A проведите луч под углом 45° с помощью команды RAY или XLINE.
• Из точки B проведите луч под углом 180° – 60° = 120° (внутренний угол относительно продолжения AB).
• Найдите точку пересечения лучей — это вершина C.
• Постройте отрезки AC и BC.

Для точного задания угла используйте полярные привязки (POLAR) или вводите угол вручную в командной строке. Режим ОРТО должен быть отключён.

Использование команды «Многоугольник» для создания правильного треугольника

Для равностороннего треугольника самый быстрый способ — команда POLYGON.
Выполните:

1. Введите POLYGON в командной строке.
2. Укажите число сторон: 3.
3. Выберите центр будущего треугольника.
4. Выберите опцию: Вписанный в окружность (I) или Описанный около окружности (C).
5. Задайте радиус окружности.

Если нужно, чтобы сторона треугольника была определённой длины, рассчитайте радиус заранее. Для вписанного равностороннего треугольника:
[
R = frac{a}{sqrt{3}}
]
где ( a ) — длина стороны.

Преимущества и ограничения метода POLYGON

Если требуется изменить форму, лучше разбить полигон на линии командой EXPLODE.

Геометрические ограничения и параметрическое проектирование

Современные версии AutoCAD поддерживают параметрическое проектирование, что позволяет создавать «умные» треугольники, адаптирующиеся под изменения.
Например, вы можете:

• Построить три линии произвольно.
• Применить геометрические ограничения: совпадение концов, горизонтальность одной стороны.
• Добавить размерные ограничения: задать длины сторон или величины углов.
• Изменить любой параметр — и весь треугольник перестроится автоматически.

Это особенно полезно при проектировании механизмов, ферм, конструкций, где треугольник — элемент жёсткости.

Для активации режима:

• Перейдите на вкладку «Аннотации» → «Параметрически».
• Используйте инструменты «Горизонтальность», «Перпендикулярность», «Равенство» и «Фиксация».
• Добавьте размерные метки с формулами при необходимости.

Распространённые ошибки при построении треугольников и как их избежать

Даже опытные пользователи допускают ошибки, которые могут привести к неточностям в чертежах.

Как проверить корректность треугольника

• Используйте команду DIST для проверки длин сторон.
• Команда LIST покажет координаты вершин и площадь фигуры.
• Через MEASUREGEOM можно измерить углы между сторонами.
• Примените REGION — если объект не создаётся, значит, контур не замкнут.

Экспорт и использование треугольника в сборках и сложных чертежах

Треугольник редко используется сам по себе. Чаще он — часть более крупной конструкции: фермы, рамы, архитектурного элемента.
Для повторного использования:

• Преобразуйте треугольник в блок (BLOCK).
• Назначьте базовую точку (например, нижнюю левую вершину).
• Вставляйте блок в другие чертежи через INSERT или палитру инструментов.

Если треугольник — элемент детали, его можно экспортировать в DWG, DXF, SVG или PDF. При экспорте в DXF для CAM-систем убедитесь, что все линии соединены и нет лишних объектов.

Интеграция с другими системами

Экспертное мнение

Вопросы и ответы

Заключение

Построение треугольника в AutoCAD — это не просто рисование трёх линий. Это демонстрация понимания геометрии, точности и логики проектирования. От выбранного метода зависит скорость работы, возможность модификации и совместимость с другими системами.

• Для произвольного треугольника используйте LINE с опцией Close.
• При построении по трём сторонам применяйте метод пересечения окружностей.
• Равносторонний треугольник быстрее всего создать через POLYGON (3 стороны).
• Геометрические и размерные ограничения делают чертёж «умным» и легко адаптируемым.
• Всегда проверяйте замкнутость контура и точность привязок перед дальнейшим использованием.
